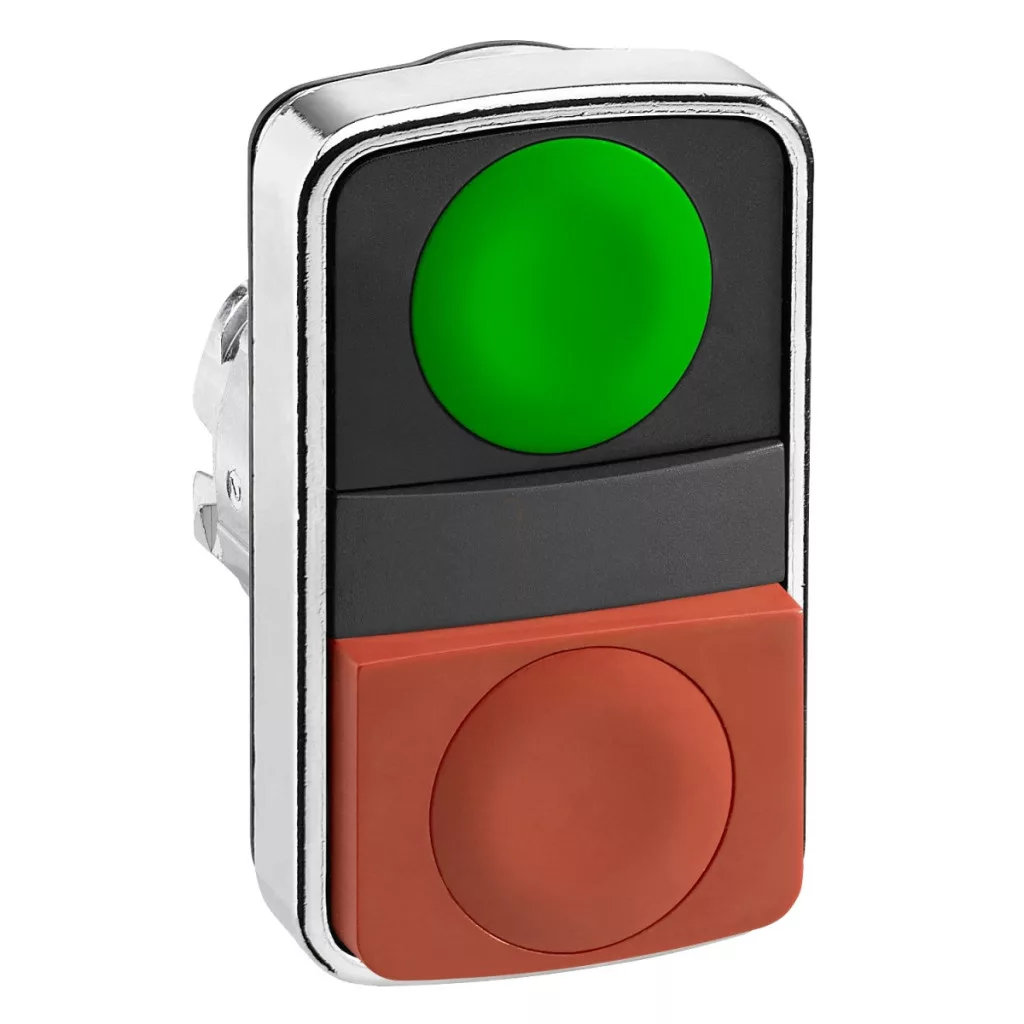

Butonul cu două capete ZB4BL7340 din seria Harmony XB4 de la Schneider Electric este un element de comandă de înaltă calitate, conform standardelor industriale, ideal pentru diverse aplicații de automatizare și control. Acest produs reprezintă întruchiparea perfectă a fiabilității și durabilității, garantate de calitatea mărcii Schneider Electric. Modelul ZB4BL7340 dispune de două butoane cu design diferit: unul verde, cu suprafață plană (flush), fără marcaj, și unul roșu, proeminent (projecting), tot fără marcaj. Acest design este deosebit de util în aplicațiile în care sunt necesare elemente de comandă ușor de distins vizual, de exemplu pentru funcțiile de pornire și oprire. Codificarea culorilor butoanelor permite o utilizare intuitivă, unde verde indică de obicei funcțiile de pornire sau activare, în timp ce roșu indică funcțiile de oprire sau dezactivare. Butoanele nu sunt marcate, astfel încât, dacă este necesar, pot fi prevăzute cu marcaje sau etichete personalizate. Produsul are o ramă din metal cromat, care nu numai că asigură un aspect estetic, dar oferă și o protecție mecanică excelentă în timpul utilizării zilnice. Produsul se potrivește într-o deschidere de montare standard cu diametrul de 22 mm, dimensiune general acceptată în industrie, astfel încât poate fi integrat cu ușurință în majoritatea panourilor de control, dulapurilor de comutație sau mașinilor. Designul butonului de apăsare în formă de dreptunghi nu numai că asigură o utilizare ergonomică, dar indică în mod clar funcția pentru operator. Parametrii tehnici ai modelului ZB4BL7340 sunt impresionanți: dispune de grad de protecție IP69, IP66 și IP69K, ceea ce asigură un nivel ridicat de protecție împotriva prafului, apei și spălării cu presiune ridicată (până la o presiune de 7.000.000 Pa la 55 °C). Produsul are, de asemenea, clasificările NEMA 13 și NEMA 4X, precum și rezistență la șocuri mecanice IK03. Mecanismul de acționare al butonului este cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după apăsare. Durata de viață mecanică este impresionantă: 1 000 000 de cicluri de funcționare, ceea ce garantează o performanță fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Intervalul de temperatură de funcționare este extrem de larg, între -40 °C și +70 °C, ceea ce permite utilizarea produsului chiar și în condiții de mediu extreme, fie că este vorba de un mediu înghețat sau de unul foarte cald. ZB4BL7340 este compatibil cu diferite coduri de asamblare electrică: C3 (pentru mai puțin de 6 contacte, cu blocuri simple, cu fixare frontală), C4 (pentru mai puțin de 6 contacte, cu blocuri simple și duble, cu fixare frontală), precum și C14 (pentru mai puțin de 2 contacte, cu blocuri simple, cu fixare frontală). Această versatilitate permite utilizarea produsului în diverse configurații de control, de la simpla comutare pornit/oprit până la funcții de control mai complexe. Produsul respectă numeroase standarde și certificări internaționale, inclusiv UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14 și alte standarde IEC, precum și certificări precum CSA, LROS, BV, UL și DNV. Produsul a fost, de asemenea, testat pentru rezistența la vibrații și șocuri, cu o rezistență la vibrații de 5 gn (f=2-500 Hz) conform IEC 60068-2-6, precum și cu o rezistență la șocuri de 30 gn (18 ms) și 50 gn (11 ms) conform standardului IEC 60068-2-27, ceea ce asigură o funcționare fiabilă chiar și în cazul unor impacturi mecanice puternice.
Schneider Electric Harmony XB4 - ZB4BL7340 - cap de buton cu două capete din metal, Ø22, cu revenire, 1 buton proeminent verde și 1 roșu - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton cu două capete
Denumirea scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rectangular
Tipul acționării: Revenire cu arc
Profilul acționării: 1 plan - 1 buton proeminent
Descrierea acționărilor: Fără marcaj verde - fără marcaj roșu
Caracteristici suplimentare
Greutate netă: 0,056 kg
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Culoarea marcajului: Marcaj alb pentru capace verzi, roșii sau negre, marcaj negru pentru capace albe
Profilul butonului: Plan verde, fără marcaj, proeminent roșu, fără marcaj
Durată de viață mecanică: 1 000 000 de cicluri
Cod de asamblare electrică: C3 pentru mai puțin de 6 contacte cu blocuri simple cu fixare frontală, C4 pentru mai puțin de 6 contacte cu blocuri simple și duble cu fixare frontală, C14 pentru mai puțin de 2 contacte cu blocuri simple cu fixare frontală
Prezentarea dispozitivului: Element de bază
Mediu
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP69 conform IEC 60529, IP66 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde
UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs
CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Rezistență la vibrații
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
