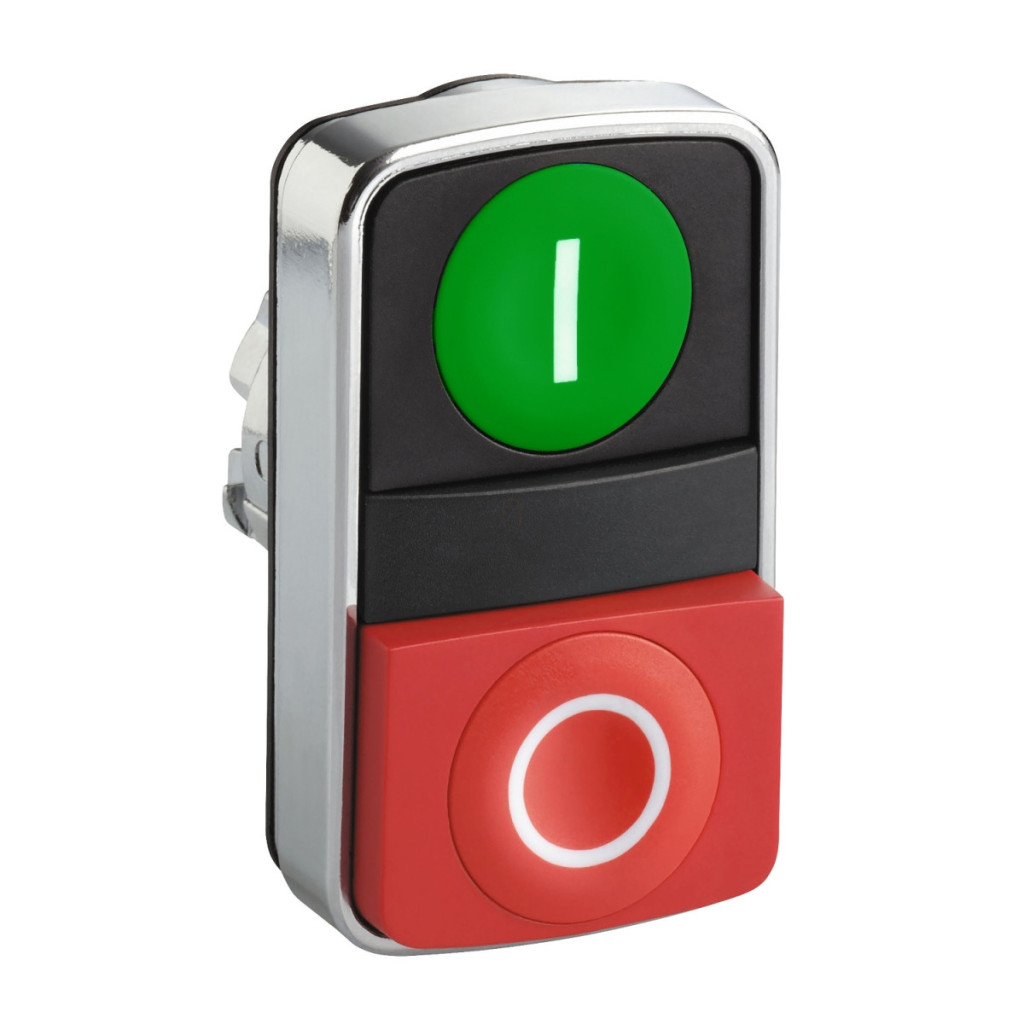

Butonul cu două capete ZB4BL7341 din familia de produse Schneider Electric Harmony XB4 este un dispozitiv de control industrial care îndeplinește cele mai înalte standarde de calitate și este conceput în principal pentru controlul funcțiilor de pornire și oprire ale mașinilor, echipamentelor, panourilor de control și dulapurilor de comutare. Acest buton cu cap metalic cromat, care poate fi montat într-un orificiu de montare cu diametrul de 22 mm, oferă o durabilitate remarcabilă și un aspect profesional chiar și în medii industriale. Designul special al butonului cu cap dublu ZB4BL7341 combină două suprafețe de control într-o singură unitate compactă. Partea superioară este verde, cu un design adâncit și o marcare albă „I”, care indică intuitiv funcția de pornire a echipamentului. Partea inferioară este roșie, cu un design în relief și o marcare albă „O”, care indică clar funcția de oprire sau de oprire. Acest design dual nu numai că oferă o soluție de economisire a spațiului, dar reduce semnificativ și riscul de eroare din partea operatorului, deoarece contrastul dintre culori și forme ajută la luarea rapidă și corectă a deciziilor, chiar și în situații stresante. Designul cu revenire prin arc al butoanelor asigură revenirea automată a acestora la poziția implicită după acționare, astfel încât să fie întotdeauna gata să primească următoarea comandă. Produsul are o rezistență fizică remarcabilă, demonstrată de clasele de protecție IP69/IP66 și IP69K, care oferă cel mai înalt nivel de protecție împotriva prafului și a apei, chiar și atunci când este curățat cu jeturi de apă la presiune înaltă și apă fierbinte (presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 metri). Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței remarcabile a produsului la diverse influențe ambientale. Clasa de rezistență la impact mecanic IK03 oferă, de asemenea, protecție împotriva posibilelor impacturi fizice. Capul butonului ZB4BL7341 are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în condiții climatice extreme, fie în medii exterioare înghețate, fie în medii industriale calde. Durata de viață mecanică este de minimum 1 milion de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Capul butonului Schneider Electric ZB4BL7341 poate fi utilizat cu o varietate de configurații electrice. Codul C3 permite un număr maxim de 6 contacte atunci când se utilizează blocuri simple pentru montare frontală, în timp ce codul C4 permite, de asemenea, un număr maxim de 6 contacte atunci când se utilizează blocuri simple și duble pentru montare frontală. Codul C14 permite un număr maxim de 2 contacte atunci când se utilizează blocuri simple pentru montare frontală. Dispozitivul aparține clasei de protecție la atingere I conform IEC 60536, ceea ce garantează un nivel ridicat de siguranță electrică atunci când este împământat corespunzător. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 nr. 14 și este certificat de CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV, confirmând adecvarea sa pentru o gamă largă de aplicații, inclusiv utilizarea marină și maritimă. Dispozitivul are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms în cazul accelerației semisinusoidale conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - ZB4BL7341 - buton metalic cu două capete, Ø22, retur, 1 buton verde „I” și 1 buton roșu „O” în relief Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Buton cu două capete
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Forma unității indicatoare: Dreptunghiulară
Tip acționare: Revenire cu arc
Profil acționare: 1 buton încastrat - 1 buton ridicat
Descriere acționare: Verde „I” - roșu „O”
Date suplimentare
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Culoare marcaj: Marcaj alb pentru capace verzi, roșii sau negre, marcaj negru pentru capace albe
Profil operator: Verde încastrat, I (alb), roșu în relief, O (alb) Durată de viață mecanică: 1.000.000 de cicluri Cod compoziție electrică: C3 (max. 6 contacte cu blocuri individuale montate din față), C4 (max. 6 contacte cu blocuri individuale și duble montate din față), C14 (max. 2 contacte cu blocuri individuale montate din față) Aspectul dispozitivului: Element de bază Mediu Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I, conform IEC 60536
Grad de protecție IP: IP69 conform IEC 60529, IP66 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-5, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
