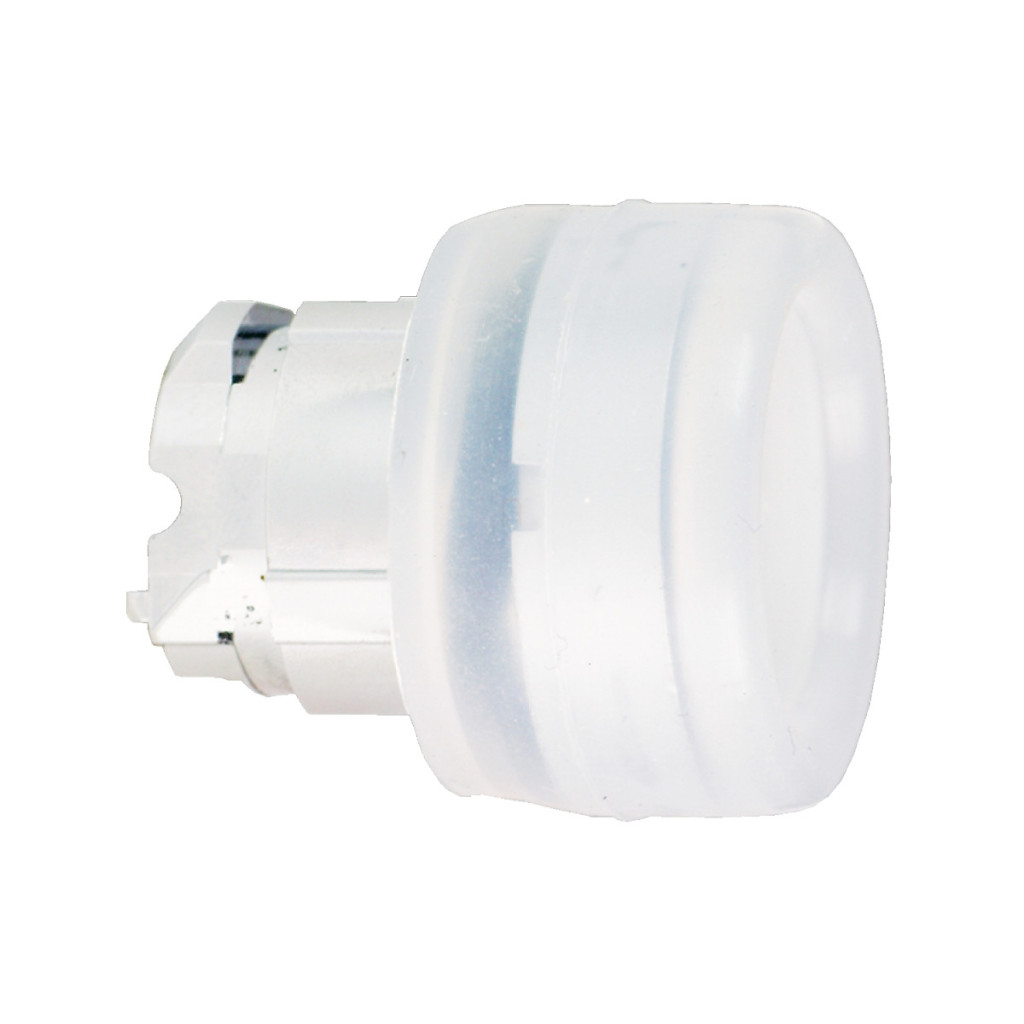

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4BP1 este conceput pentru aplicații industriale de calitate superioară, distingându-se de elementele de control similare prin fiabilitate și durabilitate. Acest buton alb, cu suprafață ridicată, fără marcaje, este alegerea perfectă pentru panouri de control, mașini și echipamente care necesită o interfață clară și ușor de utilizat. ZB4BP1 oferă o durabilitate excepțională, dovedită de 10 milioane de cicluri de funcționare. Cadrul metalic cromat conferă un aspect elegant, în timp ce capacul transparent din cauciuc protejează butonul de apăsare de influențele externe. Designul este compatibil cu orificiul de montare standard de Ø22,5 mm, permițând instalarea ușoară pe majoritatea panourilor de control. Butonul are un mecanism de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Are caracteristici remarcabile de protecție a mediului: clase de protecție IP66 și IP67 conform IEC 60529, precum și clase NEMA 13 și NEMA 4X, care garantează o funcționare fiabilă chiar și în condiții adverse. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C), fiind adecvat pentru utilizarea în condiții de mediu extreme. Tratamentul de protecție TH oferă o rezistență suplimentară la influențele mediului. În ceea ce privește caracteristicile electrice, capul butonului ZB4BP1 poate fi utilizat cu o varietate de aranjamente de contact. Este compatibil cu codurile de asamblare electrică C1, C2, C11 și C15, ceea ce îl face potrivit pentru o varietate de cerințe de control, cu până la 9 contacte disponibile în blocuri simple și duble montate frontal. Designul mecanic al produsului este precis și durabil, după cum o demonstrează desenele tehnice și datele dimensionale. Ca parte a familiei de dispozitive ZB4, se potrivește perfect în gama de componente de control industrial Schneider Electric și are numeroase certificări (BV, CSA, DNV, LROS, UL) care atestă calitatea și conformitatea sa cu standardele internaționale.
Schneider Electric Harmony XB4 - Date tehnice ZB4BP1
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: nu este compatibil cu suportul pentru etichete
Materialul cadrului: Metal cromat
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb, în relief, nemarcat
Informații suplimentare despre actuator: Capac din cauciuc transparent
Culoarea capacului/actuatorului sau lentilei: Alb
Caracteristici suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 35 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 (pentru <9 contacte care utilizează blocuri simple în primul ansamblu), C2 (pentru <9 contacte care utilizează blocuri simple și duble în primul ansamblu), C11 (pentru <3 contacte care utilizează blocuri simple în primul ansamblu), C15 (<1 contact utilizând blocuri simple în ansamblul inițial)
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
