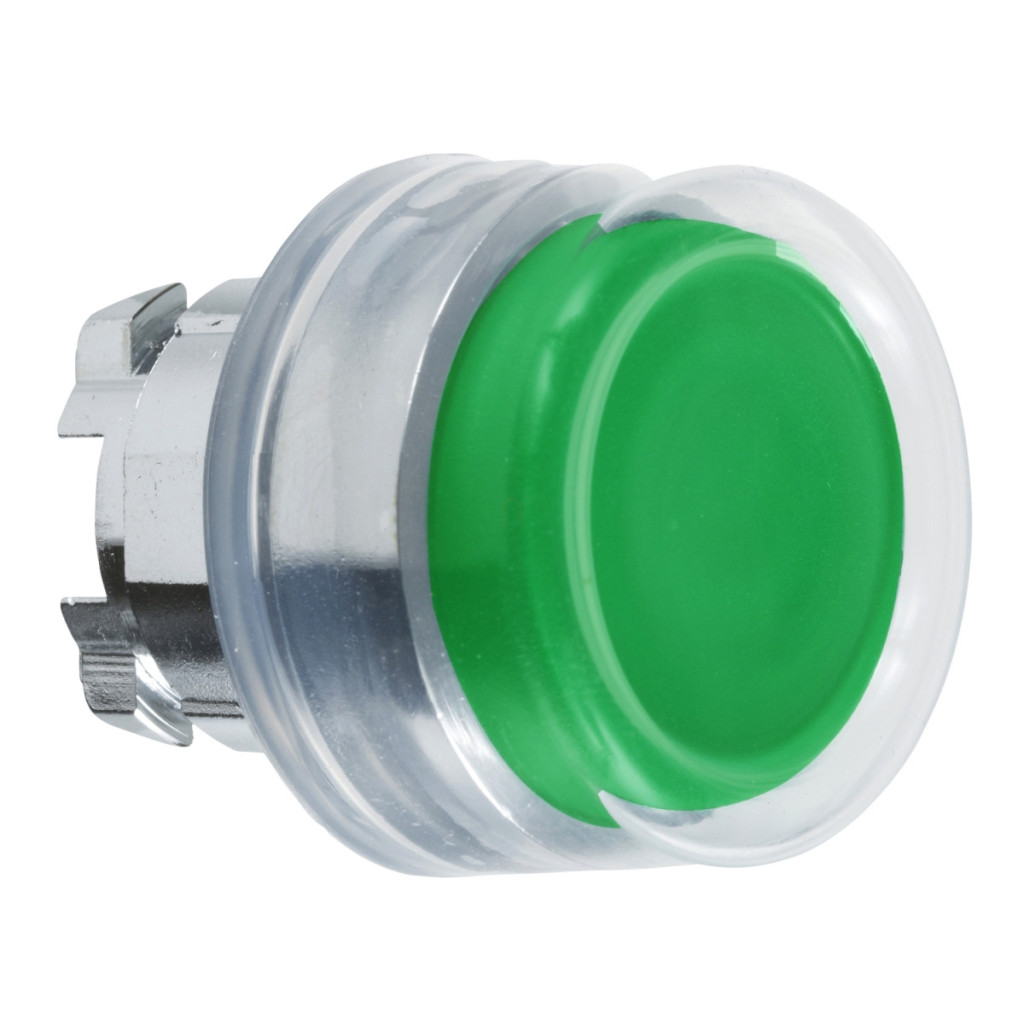

Seria Schneider Electric Harmony XB4 ZB4BP3 este o serie de butoane profesionale, de culoare verde, fără iluminare, concepute pentru utilizare în medii industriale. Acest produs face parte din familia de produse Harmony XB4 și se remarcă pe piață prin carcasa metalică cromată de înaltă calitate, care nu numai că oferă un aspect estetic, dar garantează și o utilizare extrem de durabilă chiar și în cele mai dure medii industriale. Capul butonului ZB4BP3 are un design standard, cu un operator ridicat, verde, nemarcat, acoperit de un capac de protecție transparent din cauciuc. Acest capac din cauciuc oferă o protecție suplimentară împotriva prafului și umezelii, prelungind și mai mult durata de viață a produsului. Butonul este cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Produsul are un cap indicator rotund, potrivit pentru aplicații industriale standard. Capul ZB4BP3 se potrivește într-un orificiu de montare standard de 22,5 mm, care respectă standardele industriale, facilitând integrarea în majoritatea panourilor de control și a dulapurilor de comutare. Din punct de vedere tehnic, butonul ZB4BP3 oferă performanțe excelente. Are o durabilitate mecanică excepțională, cu 10 milioane de cicluri de comutare, demonstrând procesele de fabricație de calitate și fiabilitatea produselor Schneider Electric. Capul butonului este compatibil cu diverse configurații electrice: C1 (mai puțin de 9 contacte utilizate în blocuri simple în montare frontală), C2 (mai puțin de 9 contacte utilizate în blocuri simple și duble în montare frontală), C11 (mai puțin de 3 contacte utilizate în blocuri simple cu montare frontală) și C15 (mai puțin de 1 contact utilizat în blocuri simple cu montare frontală). Este important de reținut că produsul nu este compatibil cu suportul pentru etichete, aspect care trebuie luat în considerare în timpul proiectării. Capul butonului Schneider Electric Harmony XB4 ZB4BP3 are indici de protecție remarcabili, ceea ce permite utilizarea sa în medii extreme. Are protecție IP66 și IP67 conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X. Are o gamă extrem de largă de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de temperatură extremă. Produsul are rezistență la impact IK06 conform IEC 50102 și este protejat TH. Dimensiunile sale complete conform CAD sunt: 30 mm lățime, 30 mm înălțime și 35 mm adâncime. În ceea ce privește protecția împotriva supratensiunii, acesta este conform cu clasa I conform IEC 60536, ceea ce oferă siguranță suplimentară utilizatorilor. Schneider Electric ZB4BP3 are numeroase certificări internaționale, inclusiv BV, CSA, DNV, LROS și UL, dovedind că produsul respectă cele mai stricte standarde internaționale de siguranță și calitate.
Schneider Electric Harmony XB4 - ZB4BP3 - Specificații tehnice ale capului butonului metalic
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: incompatibil cu suportul pentru etichete
Materialul panoului frontal: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde în relief, nemarcat
Informații suplimentare despre actuator: Capac transparent din cauciuc
Culoarea butonului/actuatorului sau a lentilei: Verde
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 35 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru mai puțin de 9 contacte utilizând blocuri individuale în montare frontală
C2 pentru mai puțin de 9 contacte utilizând blocuri simple și duble în montarea frontală
C11 pentru mai puțin de 3 contacte utilizând blocuri simple în montarea frontală
C15 pentru mai puțin de 1 contact utilizând blocuri simple în montarea frontală
Prezentarea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
