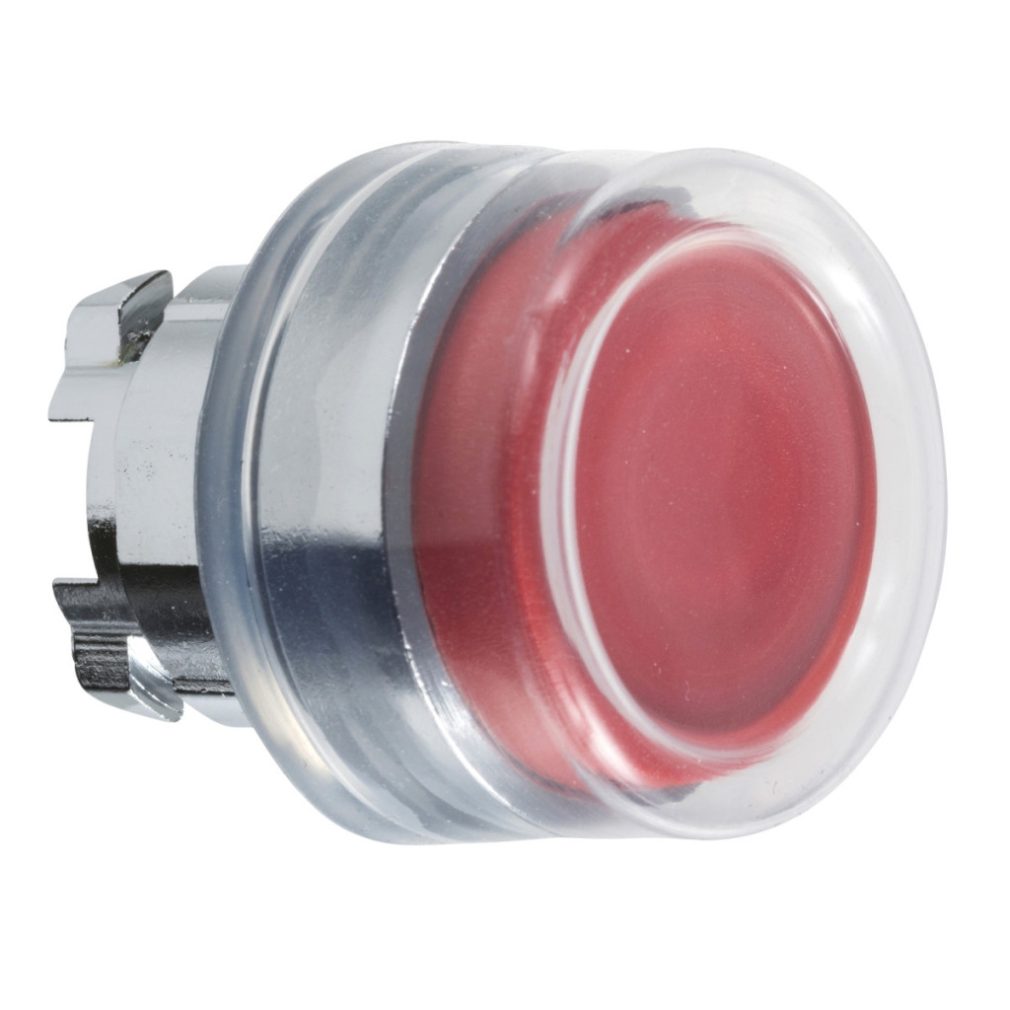

Seria Schneider Electric Harmony XB4 ZB4BP4 este o serie de butoane de înaltă calitate, fără iluminare, concepute pentru utilizarea în sisteme industriale de automatizare și control. Capul acestui buton premium este fabricat din metal cromat, ceea ce nu numai că îi conferă un aspect elegant, dar garantează și o durabilitate excepțională chiar și în cele mai exigente medii industriale. Capul butonului ZB4BP4 este de culoare roșie, are o funcționare proeminentă, cu revenire prin arc, și un capac transparent din cauciuc care oferă protecție împotriva murdăriei și umezelii. Produsul are un design standard, cu un cap indicator rotund, și nu este compatibil cu suportul pentru etichete. Butonul nu are marcaje sau inscripții, ceea ce îl face universal aplicabil în diverse aplicații în care culoarea roșie indică de obicei o oprire de urgență sau o funcție critică. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm, asigurând o compatibilitate largă cu diverse dulapuri de comutare și panouri de control. Parametrii tehnici ai butonului ZB4BP4 sunt impresionanți: are un grad de protecție IP66 și IP67 conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X, care oferă o protecție excelentă împotriva prafului, umezelii și jeturilor de apă. Gradul de rezistență la impact IK06 conform IEC 50102 crește și mai mult rezistența produsului la impactul fizic. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în condiții de mediu extreme. ZB4BP4 are o durată de viață mecanică remarcabilă de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Capul butonului ZB4BP4 poate fi utilizat în diverse configurații electrice: până la 9 contacte pot fi configurate cu blocuri simple în primul ansamblu conform codului C1, până la 9 contacte cu blocuri simple și duble în primul ansamblu conform codului C2, până la 3 contacte cu blocuri simple în primul ansamblu conform codului C11 sau până la 1 contact cu blocuri simple în primul ansamblu conform codului C15. Dimensiunile CAD ale produsului sunt: 30 mm lățime, 30 mm înălțime și 35 mm adâncime. Sunt disponibile instrucțiuni detaliate și desene pentru instalarea și asamblarea butonului, care ajută la poziționarea și conectarea corectă la plăcile cu circuite imprimate. Capul butonului Schneider Electric ZB4BP4 este fabricat în conformitate cu UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14 și JIS C8201-1 și are numeroase certificări, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Produsul este rezistent la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație de undă cu jumătate de oscilație conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BP4 - cap metalic pentru buton, Ø22, retur, proeminent, capac din cauciuc, roșu date tehnice
Caracteristici principale
Tip produs: Cap pentru buton neiluminat
Familia de produse: Harmony XB4
Denumire scurtă a produsului: ZB4
Compatibilitate produs: incompatibil cu suportul pentru etichetă
Material placă frontală: metal cromat
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile: 1 Tip cap: Standard Forma capului unității de semnalizare: Rotundă Tip actuator: Revenire cu arc Profil actuator: Roșu, ridicat, nemarcat Informații suplimentare despre actuator: Capac transparent din cauciuc
Culoarea capacului/actuatorului sau a lentilei: Roșu
Informații suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 30 mm
Adâncime CAD: 35 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Cod compoziție electrică: C1 pentru max. 9 contacte cu blocuri simple montate din față
C2 pentru max. 9 contacte cu blocuri simple și duble montate din față
C11 pentru max. 3 contacte cu blocuri simple montate din față
C15 pentru max. 1 contact cu blocuri simple montate din față
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
