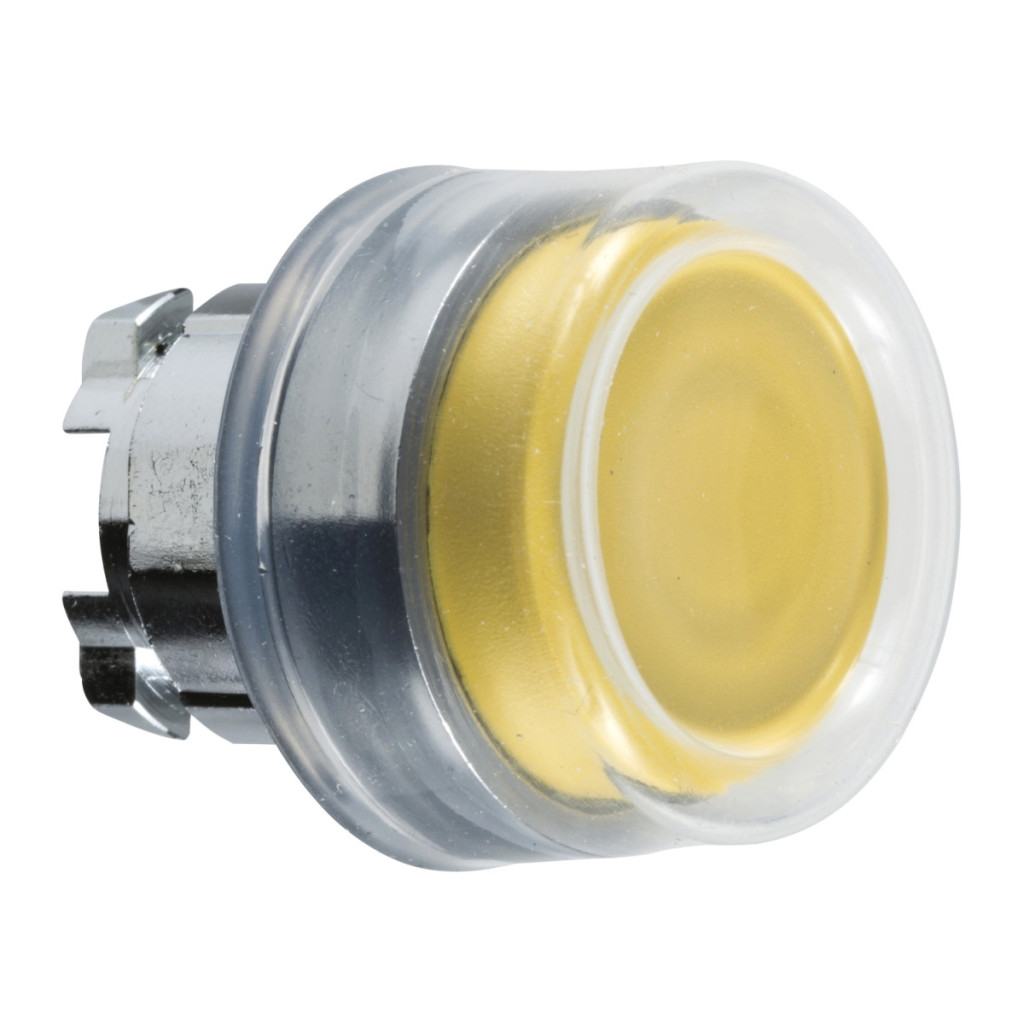

Capul butonului Schneider Electric Harmony XB4 seria ZB4BP5 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă într-o gamă largă de aplicații. Acest cap de buton premium neiluminat este o componentă extrem de durabilă, concepută pentru utilizare în medii industriale și se potrivește perfect în sistemul modular din seria Harmony XB4. ZB4BP5 se caracterizează prin funcționalitate și durabilitate. Designul butonului galben proeminent asigură o vizibilitate excelentă, în timp ce acțiunea de revenire a arcului oferă un feedback imediat și clar operatorului. Capacul transparent nu numai că face funcționarea mai confortabilă, dar oferă și o protecție suplimentară împotriva prafului și umezelii. Cadrul și rama metalice cromate conferă un aspect durabil și elegant și o rezistență structurală excelentă, permițând produsului să reziste chiar și în cele mai dure medii industriale. Butonul se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea aplicațiilor industriale. Capul butonului ZB4BP5 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce îl face o investiție economică pe termen lung. Are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva imersiei temporare în apă. De asemenea, are protecție NEMA 13 și NEMA 4X, care asigură rezistența la stropi de ulei și substanțe corozive. Acest nivel ridicat de protecție permite utilizarea butonului în medii industriale dure, cum ar fi industria alimentară, fabricile chimice sau aplicațiile în aer liber. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții climatice extreme. Capul butonului ZB4BP5 poate fi utilizat cu diverse configurații electrice. Este compatibil cu mai multe tipuri de blocuri de contact care pot fi montate în configurații electrice cu codurile C1, C2, C11 sau C15. Aceasta înseamnă că capul poate fi utilizat într-o configurație cu un singur bloc de contact (C15) cu până la 1 contact de închidere sau deschidere, dar pentru sarcini de control mai complexe, se poate crea și o configurație cu 9 contacte (C1, C2). Această flexibilitate permite utilizarea capului butonului pentru o gamă largă de sarcini de control și semnalizare, de la comutarea simplă pornit/oprit până la sisteme mai complexe. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 Nr. 14, și este certificat de BV, CSA, DNV, LROS și UL, asigurând utilizarea la nivel global. Capul butonului ZB4BP5 este foarte rezistent la vibrații (5 gn) și șocuri mecanice (30-50 gn), sporind și mai mult fiabilitatea sa în medii industriale.
Schneider Electric Harmony XB4 - ZB4BP5 - cap metalic pentru buton, Ø22, retur, proeminent, capac din cauciuc, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: incompatibil cu suportul pentru etichete
Materialul cadrului: Metal cromat
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben, ridicat, fără marcaj
Informații suplimentare despre actuator: Capac transparent
Culoarea capacului/actuatorului sau a lentilei: Galbenă
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 35 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 <9 contacte, montate pe panoul frontal folosind blocuri simple
C2 <9 contacte, montate pe panoul frontal folosind blocuri simple și duble
C11 <3 contacte, montate pe panoul frontal folosind blocuri simple
C15 <1 contact, montat pe panoul frontal folosind blocuri simple
Aspectul dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-5-5
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listat
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
