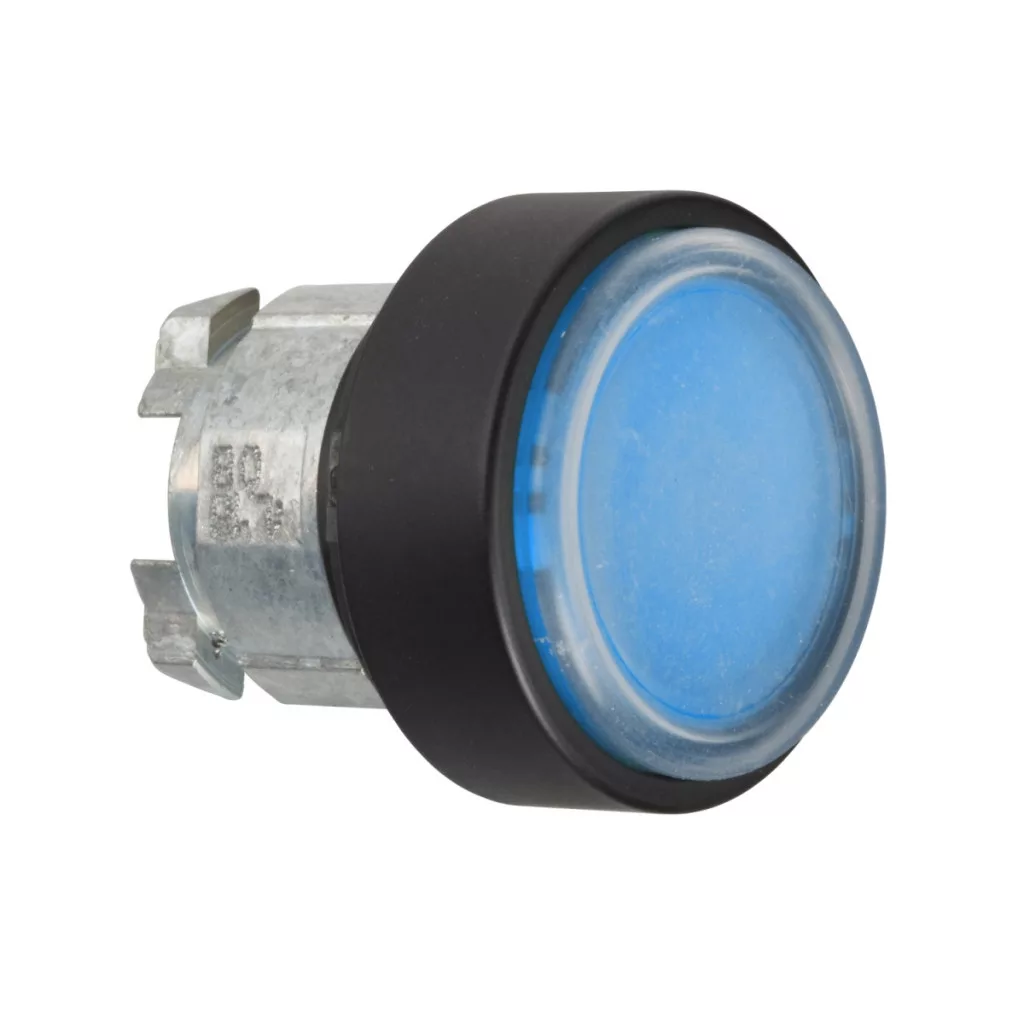

Modelul ZB4BP6837 din seria Harmony XB4 de la Schneider Electric este un buton de înaltă calitate, neiluminat, conceput în principal pentru panouri de control industriale și sisteme de control. Acest buton albastru cu un diametru de 22 mm este echipat cu o funcție specială de revenire cu arc, care asigură revenirea automată a butonului la poziția inițială după fiecare apăsare. Capul butonului ZB4BP6837 are un cadru metalic negru, care nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate sporită. Una dintre caracteristicile remarcabile ale acestui produs este membrana de protecție transparentă încorporată, care permite plasarea de etichete sau marcaje personalizate pe capul butonului. Această funcționalitate este deosebit de utilă în medii în care butoanele trebuie să aibă funcții diferite și să se distingă vizual unele de altele. Ca parte a seriei Harmony XB4, acest cap de buton este extrem de rezistent la condiții extreme. Este conform cu clasele de protecție IP66, IP67, IP69 și IP69K, asigurând o rezistență excepțională la apă și praf. De asemenea, are clasele NEMA 13 și NEMA 4X, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale în care concentrațiile de praf sunt ridicate sau apa este frecvent prezentă. Clasa de rezistență la impact IK06 oferă protecție suplimentară împotriva impactului mecanic. Capul butonului ZB4BP6837 are o gamă largă de temperaturi de funcționare (-40 °C până la +70 °C), ceea ce permite utilizarea sa atât în aplicații interioare, cât și exterioare, precum și în condiții de temperatură extremă. Produsul are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. O caracteristică importantă a capului butonului ZB4BP6837 este compatibilitatea cu blocurile LED universale Schneider Electric, ceea ce sporește și mai mult gama sa de aplicații. Produsul poate fi utilizat cu mai multe coduri de asamblare electrică: până la 6 contacte conform codului C3, cu blocuri simple montate din față; până la 6 contacte conform codului C4, cu blocuri simple și duble montate din față; și până la 2 contacte conform codului C14, cu blocuri simple montate din față. ZB4BP6837 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14 și altele. Produsul are diverse certificări, precum BV, CSA, DNV, LROS și UL, care confirmă calitatea și fiabilitatea sa în diverse domenii de aplicare. În ceea ce privește rezistența la vibrații, acesta îndeplinește valoarea de 5 gn (f= 2-500 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație semisinusoidală în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BP6837 - Specificații tehnice ale capului butonului metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: Suport pentru etichetă
Material cadru: Metal negru
Diametru de montare: 22 mm
Unitate de vânzare: 1
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru plat, nemarcat
Informații suplimentare despre actuator: Membrană transparentă pentru marcaj protejat în cap
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C3 pentru până la 6 contacte, montat din față cu blocuri simple
C4 pentru până la 6 contacte, montat din față cu blocuri simple și duble
C14 pentru până la 2 contacte, montat din față cu blocuri simple
Afișaj dispozitiv: Element de bază. Parametri de mediu. Tratament de protecție: TH. Temperatură ambiantă de depozitare: -40...70 °C. Temperatură ambiantă de funcționare: -40...70 °C. Categorie de supratensiune: Clasa I conform IEC 60536. Grad de protecție IP: IP66 conform IEC 60529. IP67. Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) jumătate de sinusoidă conform IEC 60068-2-27
Dimensiuni
Model ZB4BP: adâncime 32 mm
