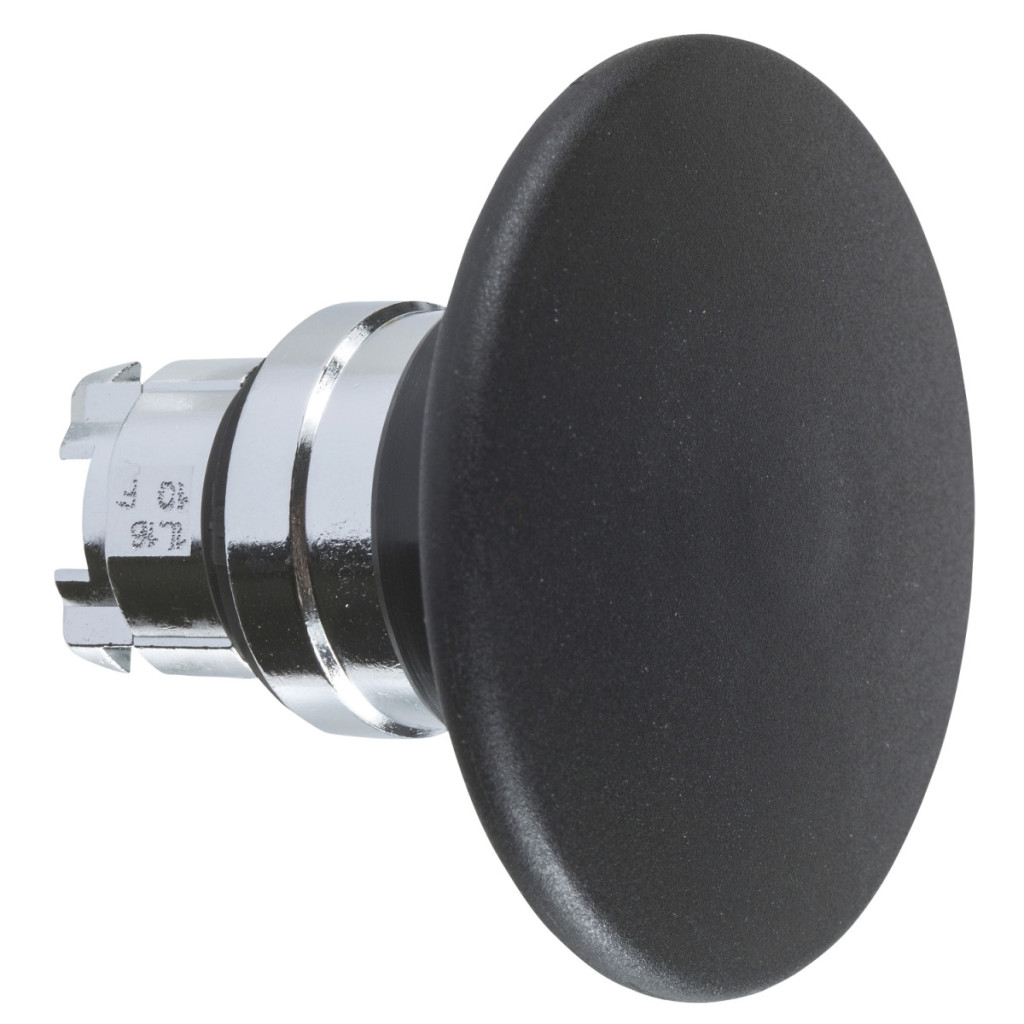

Butonul neiluminat Schneider Electric Harmony XB4 seria ZB4BR2 oferă fiabilitate și durabilitate remarcabile pentru aplicații industriale de control. Acest component de calitate superioară face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru designul robust și durata lungă de viață. ZB4BR2 este un buton cu cap ciupercă negru, cu diametrul de 60 mm, care poate fi instalat printr-un orificiu de montare standard de 22 mm. Combinația dintre cadrul metalic cromat și suprafața de operare din plastic negru nu numai că oferă un aspect estetic, dar rezistă și la mediile industriale dure. Mecanismul de revenire cu arc asigură o funcționare clară și un feedback pozitiv pentru operator. Produsul are o suprafață goală, astfel încât poate fi personalizat cu o etichetă unică, dacă este necesar. Capul butonului ZB4BR2 are parametri tehnici impresionanți: IP66, IP67, IP69 și IP69K conform IEC 60529, care oferă o protecție excelentă împotriva pătrunderii prafului și a apei. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Este remarcabil în ceea ce privește durabilitatea mecanică, rezistând la până la 5 milioane de cicluri de comutare fără deteriorarea calității. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului fizic. Produsul poate fi utilizat la temperaturi de funcționare și depozitare cuprinse între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB4BR2 oferă opțiuni flexibile de montare și poate fi utilizat pentru diverse coduri de configurare electrică: C1 (până la 9 contacte cu blocuri simple, montare pe panoul frontal), C2 (până la 9 contacte cu blocuri simple și duble, montare pe panoul frontal), C11 (până la 3 contacte cu blocuri simple, montare pe panoul frontal) și C15 (până la 1 contact cu blocuri simple, montare pe panoul frontal). Produsul este vândut ca element de bază, astfel încât sunt necesare componente suplimentare pentru a completa unitatea de comutare. Dimensiunile CAD – 60 mm lățime, 60 mm înălțime și 52 mm adâncime – permit o planificare precisă. Capul butonului Schneider Electric ZB4BR2 este conform cu numeroase standarde internaționale, printre care: EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Are o rezistență remarcabilă la vibrații (5 gn, f= 2-500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la impact (30 gn 18 ms și 50 gn 11 ms accelerație semiondă sinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - ZB4BR2 - cap metalic pentru buton apăsat, Ø22, retur, cap buton Ø60, negru date tehnice
Date de bază
Familia de produse: Harmony XB4
Tip produs: Cap pentru buton neiluminat
Denumire scurtă produs: ZB4
Material cadru: Metal cromat
Diametru montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Cap ciupercă negru Ø 60 mm, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Negru
Date suplimentare
Lățime totală CAD: 60 mm
Înălțime totală CAD: 60 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5000000 cicluri
Cod de asamblare electrică: C1 pentru max. 9 contacte cu blocuri simple, montare pe panou frontal
C2 max. 9 contacte cu blocuri simple și duble, montare pe panou frontal
C11 max. 3 contacte cu blocuri simple, montare pe panou frontal
C15 max. 1 contact cu blocuri simple, montare pe panou frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-5
UL 508
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listat
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
