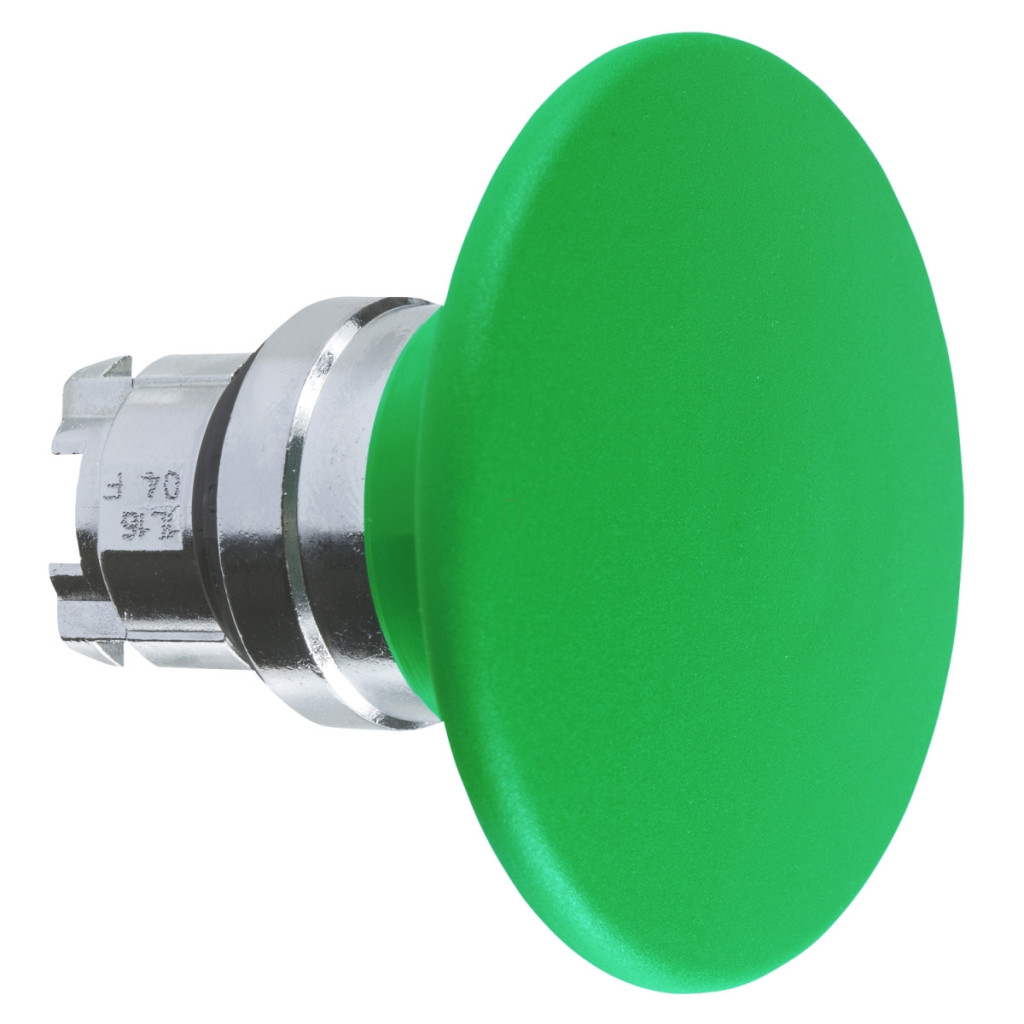

Vă prezentăm seria Schneider Electric Harmony XB4 ZB4BR3, un buton apăsat de calitate superioară, fără iluminare. Acest produs face parte din gama fiabilă de comutatoare și butoane apăsate industriale Schneider Electric, care reprezintă o calitate recunoscută la nivel mondial în domeniul automatizării industriale și al sistemelor de control. ZB4BR3 este un buton verde cu cap în formă de ciupercă și un diametru de 60 mm, ceea ce îl face foarte vizibil și ușor de utilizat chiar și cu mănuși. Produsul are un cadru metalic cromat, care nu numai că îi conferă un aspect estetic, dar îl și face rezistent la solicitările utilizării industriale zilnice. Butonul are un diametru standard de montare de 22 mm, ceea ce îl face ușor de instalat în majoritatea panourilor de control. Componenta are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce este eliberată, fiind ideală pentru o gamă largă de aplicații de control. Capul butonului ZB4BR3 are un design extrem de durabil, dovadă fiind durata de viață mecanică impresionantă de 5.000.000 de cicluri. Această durabilitate ridicată asigură funcționarea fiabilă a echipamentului în medii industriale pe termen lung. Produsul are proprietăți excelente de protecție: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și jeturilor de apă și poate rezista la jeturi de apă de înaltă presiune și temperatură. Clasificările sale NEMA sunt NEMA 13 și NEMA 4X, o dovadă suplimentară a protecției sale excelente. Produsul are un grad de rezistență la impact IK03 conform IEC 50102. Butonul ZB4BR3 are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul are, de asemenea, o rezistență excelentă la vibrații, 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, și o rezistență remarcabilă la impact: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27. În ceea ce privește compoziția electrică, poate fi utilizat în mai multe configurații: C1 (max. 9 contacte), C2 (max. 9 contacte), C11 (max. 3 contacte) sau C15 (max. 1 contact), ceea ce asigură o aplicabilitate flexibilă pentru diverse sarcini de control.
Schneider Electric Harmony XB4 - ZB4BR3 - cap metalic pentru buton apăsat, Ø22, retur, cap buton Ø60, verde date tehnice
Date de bază
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Caracteristici fizice
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Cap ciupercă verde Ø 60 mm, nemarcat
Culoarea capacului/actuatorului sau lentilei: Verde
Dimensiuni
Lățime CAD: 60 mm
Înălțime CAD: 60 mm
Adâncime CAD: 52 mm
Caracteristici tehnice
Durată de viață mecanică: 5.000.000 de cicluri
Cod compoziție electrică: C1 max. 9 contacte cu blocuri simple în montare frontală
C2 max. 9 contacte cu blocuri simple și duble în montare frontală
C11 max. 3 contacte cu blocuri simple în montare frontală
C15 max. 1 contact cu blocuri simple în montare frontală
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
