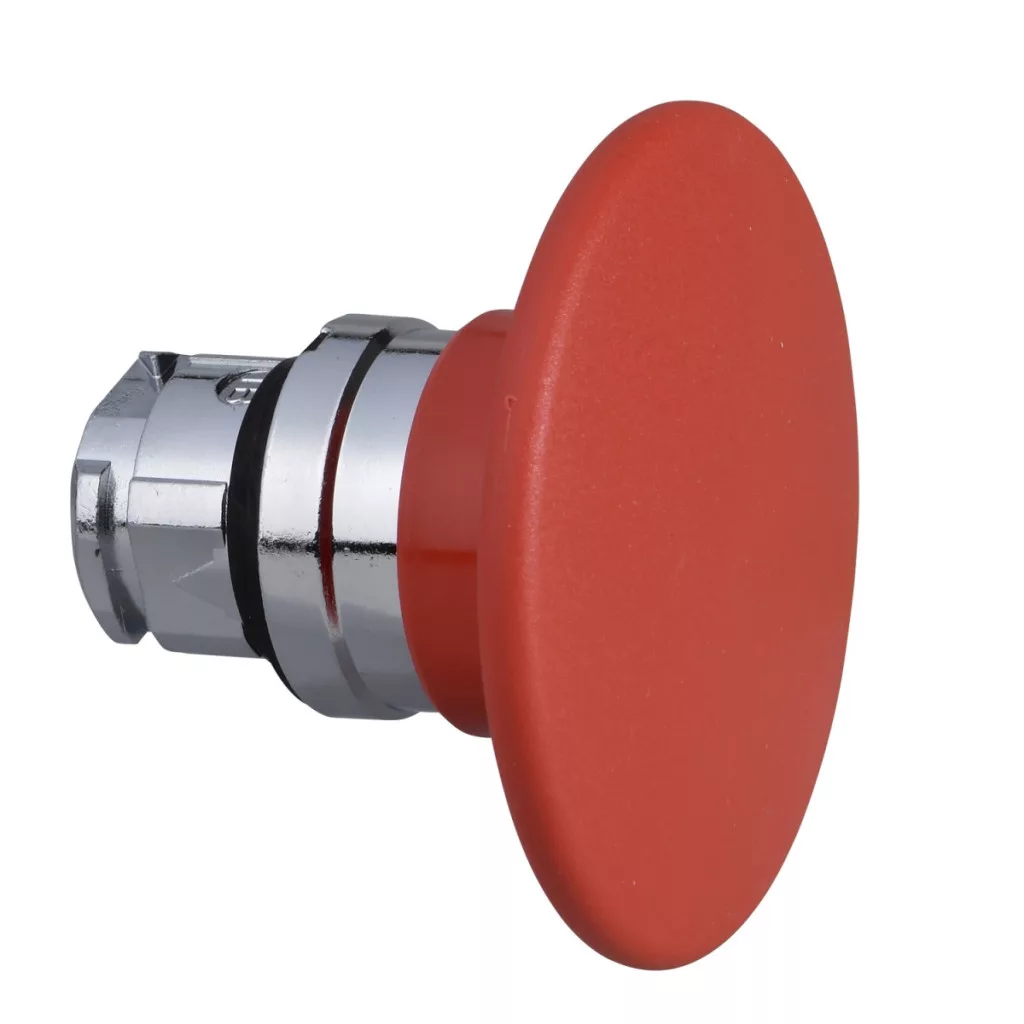

Modelul ZB4BR4 din gama Schneider Electric Harmony XB4 este un buton industrial de calitate superioară, fără iluminare. Acest buton cu cap în formă de ciupercă, de culoare roșie și cu revenire prin arc este alegerea perfectă pentru implementarea sistemelor de oprire de urgență, a aplicațiilor de siguranță sau a altor funcții critice de control. Construcția tehnică a modelului ZB4BR4 asigură o durabilitate și o fiabilitate excepționale chiar și în cele mai dure medii industriale. Capul în formă de ciupercă cu diametrul de 60 mm asigură accesibilitate și manevrabilitate ușoară, în timp ce cadrul metalic cromat oferă un aspect elegant și o protecție mecanică excelentă. Diametrul standard de montare de 22 mm îl face compatibil cu majoritatea configurațiilor de panouri de control industriale, facilitând instalarea și eventuala înlocuire. Designul cu arc de revenire asigură revenirea automată a butonului în poziția inițială după apăsare, ceea ce este deosebit de important în aplicațiile de siguranță. Durata de viață mecanică a capului butonului ZB4BR4 este remarcabilă, de 5.000.000 de cicluri de comutare, ceea ce garantează o funcționare pe termen lung, fără întreținere. Gradul de protecție al produsului este, de asemenea, demn de remarcat: IP66, IP67, IP69 și IP69K conform standardului IEC 60529, precum și protecție NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură funcționarea fiabilă a butonului împotriva prafului, apei, jetului de apă sub presiune și a altor provocări ale mediului industrial. Rezistența la impact de gradul IK03 asigură o protecție suplimentară împotriva impacturilor mecanice. Produsul se caracterizează printr-un interval larg de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, ceea ce îl face adecvat pentru utilizare chiar și în condiții de mediu extreme. Este conform cu numeroase standarde și certificate internaționale, printre care EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1 și JIS C8201-1. Certificatele BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL atestă fiabilitatea și siguranța produsului în diverse domenii de aplicare, inclusiv în sectorul maritim. ZB4BR4 are o rezistență la vibrații de 5g (în intervalul de frecvență 2-500 Hz), precum și o rezistență la șocuri de 30g și 50g împotriva impacturilor de durată și caracteristici diferite.
Schneider Electric Harmony XB4 - ZB4BR4 - cap metalic pentru buton, Ø22, cu revenire, cap de buton Ø60, roșu - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip produs: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB4
Material față: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Ciupercă roșie Ø 60 mm, fără marcaj
Culoarea capacului/acționatorului sau a lentilei: Roșu
Caracteristici suplimentare
Lățime totală CAD: 60 mm
Înălțime totală CAD: 60 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5.000.000 de cicluri
Cod de asamblare electrică: C1 (pentru max. 9 contacte cu blocuri individuale în montare frontală), C2 (pentru max. 9 contacte cu blocuri individuale și duble în montare frontală), C11 (pentru max. 3 contacte cu blocuri individuale în montare frontală), C15 (pentru max. 1 contact cu blocuri individuale în montare frontală)
Prezentarea aparatului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
