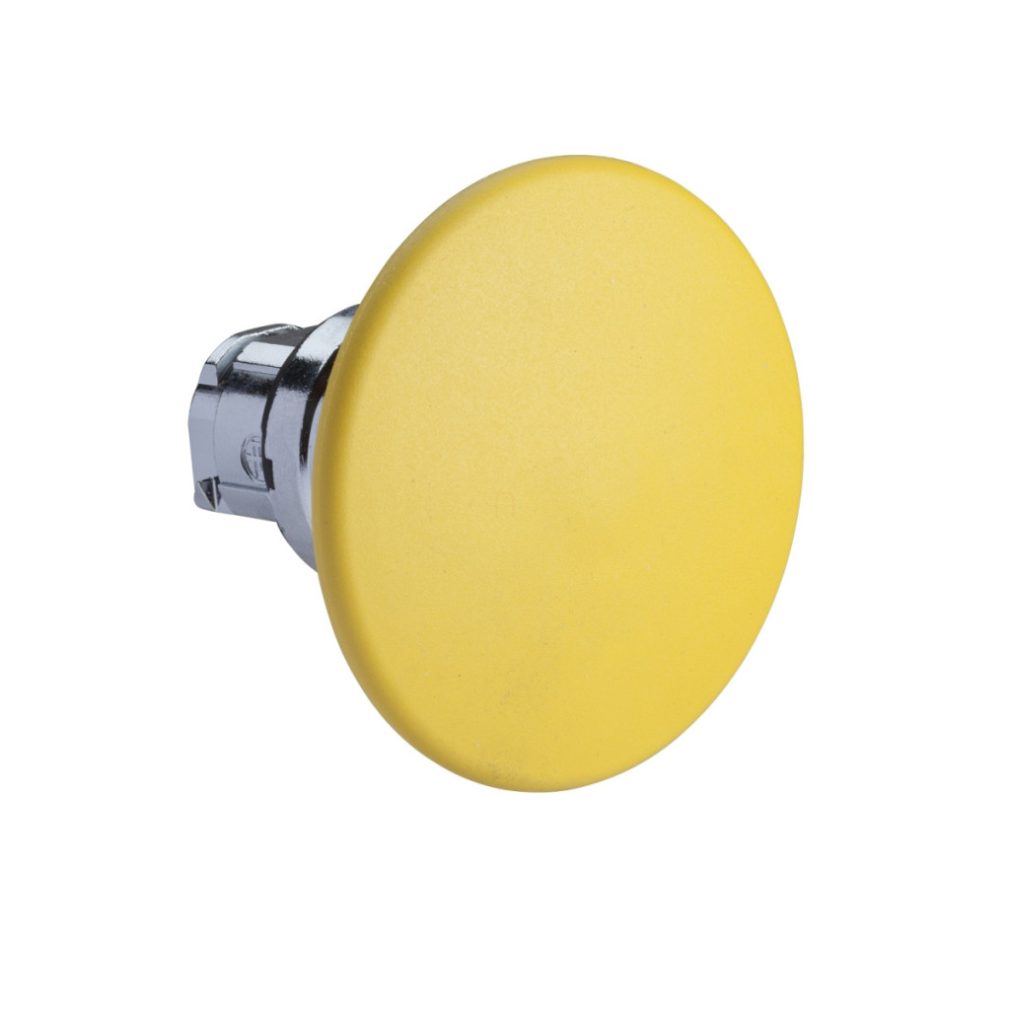

Produsul ZB4BR5 din seria Harmony XB4 de la Schneider Electric este un buton neiluminat de calitate superioară, conceput pentru utilizarea în medii industriale. Acest buton galben, cu diametrul de 60 mm, oferă combinația perfectă între fiabilitate și durabilitate, respectând în același timp cele mai stricte standarde industriale și norme de siguranță. Butonul ZB4BR5 face parte din familia de produse Harmony XB4, o serie de elemente de control industrial recunoscute la nivel mondial. Elementul central al produsului este un buton cu o placă frontală din metal cromat și o dimensiune de montare de 22 mm în diametru, care este echipat cu un mecanism de revenire cu arc. Dispozitivul, cu un design standard al capului și un cap rotund al unității indicatoare, are un cap galben, nemarcat, cu un diametru de 60 mm, ceea ce îl face deosebit de potrivit pentru aplicații de urgență sau medii în care vizibilitatea și accesibilitatea ridicate sunt esențiale. Din punct de vedere tehnic, capul butonului ZB4BR5 are caracteristici impresionante. Conform dimensiunilor CAD, produsul are o lățime de 60 mm, o înălțime de 60 mm și o adâncime de 52 mm. Se remarcă prin durabilitate mecanică excepțională, rezistând la până la 5 milioane de cicluri de comutare pe durata sa de viață. Codul de compoziție electrică permite mai multe configurații: cod C1 (max. 9 contacte cu blocuri simple, montare frontală), cod C2 (max. 9 contacte cu blocuri simple și duble, montare frontală), cod C11 (max. 3 contacte cu blocuri simple, montare frontală) sau cod C15 (max. 1 contact cu blocuri simple, montare frontală). Dispozitivul este vândut ca unitate de bază și poate fi configurat cu componente suplimentare pentru aplicația dorită. Capul butonului ZB4BR5 oferă o protecție excelentă împotriva factorilor de mediu. Este echipat cu protecție TH, iar gama largă de temperaturi de funcționare (-40 °C până la +70 °C) permite utilizarea sa în medii extreme. Acesta aparține categoriei de supratensiune I conform IEC 60536. Are multiple clase de protecție: IP66 (protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune), IP67 (protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă), IP69 și IP69K (protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune și temperatură), care respectă standardul IEC 60529. De asemenea, are clase de protecție NEMA 13 și NEMA 4X și o clasă de rezistență la impact IK03 conform IEC 50102. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 nr. 14, EN/IEC 60947-5-4, JIS C8201-5-1 și JIS C8201-1 și este certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL.
Schneider Electric Harmony XB4 - ZB4BR5 - buton metalic, Ø22, retur, buton Ø60, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Unitate de vânzare: 1
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Cap ciupercă galben Ø 60 mm, nemarcat
Culoare capac/acționare sau lentilă: Galben
Informații suplimentare
Lățime CAD: 60 mm
Înălțime CAD: 60 mm
Adâncime CAD: 52 mm
Durată de viață mecanică: 5000000 cicluri
Cod compoziție electrică: C1 max. 9 contacte cu blocuri simple pentru montare frontală
C2 max. 9 contacte cu blocuri simple și duble pentru montare frontală
C11 max. 3 contacte cu blocuri simple pentru montare frontală
C15 max. 1 contact cu blocuri simple pentru montare frontală
Aspectul dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK03 conform IEC 50102 Standarde și certificări EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listat
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
