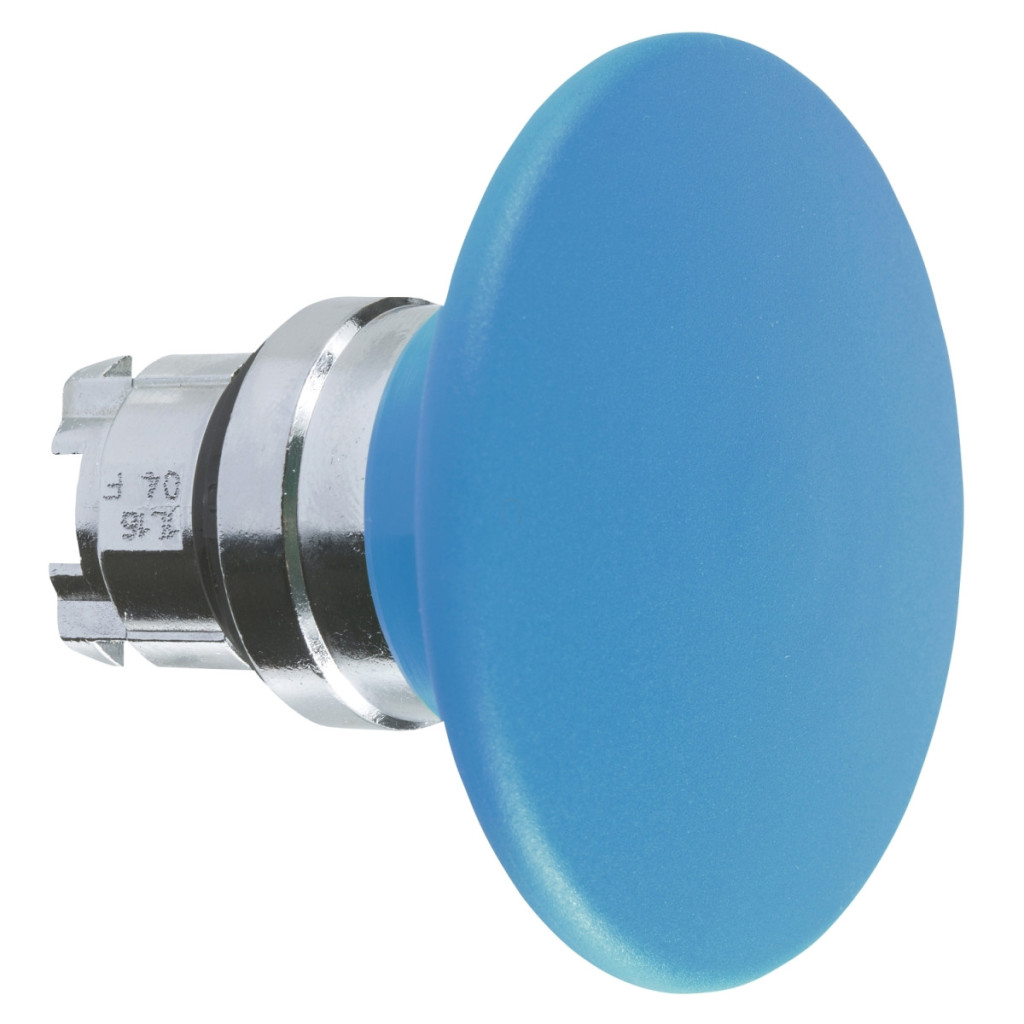

Butonul cu cap albastru în formă de ciupercă ZB4BR6 din familia de produse Schneider Electric Harmony XB4 este un element de control de înaltă calitate pentru medii industriale, care se remarcă pe piață prin fiabilitate și durabilitate. Acest buton cu cap în formă de ciupercă, cu diametrul de 60 mm, special conceput, face parte din seria ZB4, care a fost dezvoltată special pentru controlul panourilor de comandă, mașinilor și echipamentelor profesionale. Capul butonului ZB4BR6 are un cadru metalic cromat și o parte funcțională albastră, în formă de ciupercă, fără marcaje. Produsul este fabricat cu un diametru standard de montare de 22 mm, ceea ce îl face compatibil cu majoritatea panourilor de control industriale și a sistemelor standard de montare. Butonul are un mod de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat, fiind ideal pentru aplicații în care este necesară comutarea momentană. Butonul din seria Harmony XB4 oferă o durabilitate mecanică excelentă, dovadă fiind durata de viață de 5 milioane de cicluri de comutare. O caracteristică remarcabilă a modelului ZB4BR6 este protecția sa robustă, care oferă protecție împotriva unei varietăți de influențe ambientale. Clasele de protecție IP66, IP67, IP69 și IP69K garantează o izolare perfectă împotriva prafului și a apei, chiar și sub jeturi de apă de înaltă presiune. Clasele NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva uleiului și coroziunii. Clasa IK03 indică rezistența la impactul mecanic. Produsul poate fi utilizat într-o gamă largă de temperaturi de funcționare (-40 °C până la +70 °C), asigurând o funcționare fiabilă chiar și în medii industriale extreme. La capul butonului pot fi conectate diverse configurații electrice, cum ar fi blocuri de contact corespunzătoare codurilor C1, C2, C11 sau C15, care permit utilizarea a până la 9 contacte cu blocuri simple și duble în modul de montare frontală.
Schneider Electric Harmony XB4 - ZB4BR6 - cap metalic pentru buton, Ø22, retur, cap buton Ø60, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Ciupercă albastră Ø 60 mm, nemarcată
Culoare capac/acționare sau lentilă: Albastră
Date tehnice suplimentare
Lățime totală CAD: 60 mm Înălțime totală CAD: 60 mm Adâncime totală CAD: 52 mm Durată de viață mecanică: 5.000.000 de cicluri Cod compoziție electrică: C1 pentru până la 9 contacte utilizând blocuri simple, pentru montare frontalăp>
C2 pentru până la 9 contacte utilizând blocuri simple și duble, pentru montare frontală
C11 pentru până la 3 contacte utilizând blocuri simple, pentru montare frontală
C15 pentru până la 1 contact utilizând blocuri simple, pentru montare frontală
Descrierea dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatură ambiantă de depozitare: -40...70 °C Temperatură ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: EN/IEC 60947-5-1, EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
