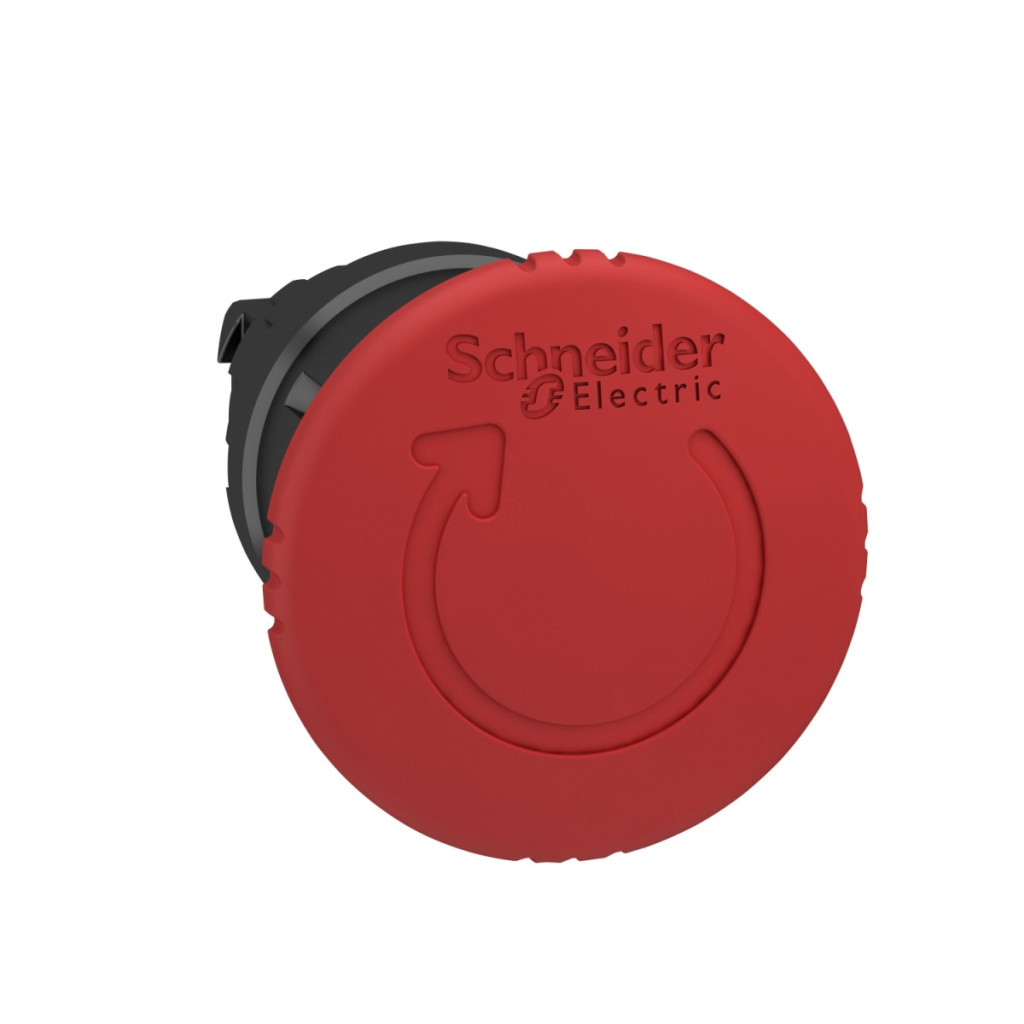

Butonul de oprire de urgență ZB4BS8447 din gama de produse Harmony XB4 de la Schneider Electric este o componentă de siguranță fiabilă pentru sistemele de control industrial. Această componentă de calitate superioară este ideală pentru situațiile în care mașinile sau echipamentele trebuie oprite imediat în caz de urgență, pentru a preveni vătămarea corporală sau deteriorarea materialelor. Butonul de oprire de urgență ZB4BS8447 este un buton cu cap roșu, nemarcat, cu diametrul de 40 mm, cu o placă frontală din metal negru, care poate fi montat pe un panou sau panou de control printr-o gaură standard de 22 mm. Datorită mecanismului său de blocare mecanică, butonul rămâne apăsat după ce a fost apăsat, indicând în mod clar că oprirea de urgență a fost activată. Pentru a reseta, pur și simplu rotiți butonul, care este conform cu cerințele ISO 13850. Principiul de funcționare al produsului este o combinație între mecanismul de eliberare și blocarea mecanică, asigurând respectarea fiabilă a normelor de siguranță. Schneider Electric ZB4BS8447 oferă o durabilitate remarcabilă, demonstrată de durata de viață de 300.000 de cicluri de comutare. Este extrem de rezistent la influențele mediului, după cum o demonstrează gradele sale ridicate de protecție: este protejat împotriva prafului și a apei în conformitate cu clasele de protecție IP66, IP69 și IP69K și, de asemenea, este conform cu clasele NEMA 4, 4X, 12 și 13. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, este rezistent la spălarea cu apă sub presiune, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în mediile industriale. ZB4BS8447 are o clasă de rezistență la impact IK06 conform IEC 50102, precum și o rezistență la vibrații de 5 gn și o rezistență la șocuri de 30/50 gn. Butonul de oprire de urgență Schneider Electric Harmony XB4 ZB4BS8447 este conform cu standardele internaționale, inclusiv IEC 60204-1, IEC 60364-5-53, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, ISO 13850 și are numeroase certificări internaționale, precum DNV, UL, LROS, BV și CSA. Codurile de combinație electrică (C7, C8, C10, C11, C15) permit diverse opțiuni de conectare, utilizând maximum 4 contacte. Avantajul produsului este că servește ca element de bază la care se pot conecta separat blocurile de contacte adecvate, permițând astfel o configurare flexibilă pentru a satisface diverse cerințe de control.
Schneider Electric Harmony XB4 - ZB4BS8447 - buton de oprire de urgență din metal, cap de buton Ø22, Ø40, eliberare rotativă, roșu, corp negru date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap buton de oprire de urgență
Denumirea scurtă a dispozitivului: ZB4
Material placă frontală: Metal negru
Diametru de montare: 22 mm
Forma capului unității de semnalizare: Rotundă
Tipul dispozitivului de acționare: Mecanism de eliberare și blocare mecanică
Resetare: Poate fi eliberat prin rotire
Profilul dispozitivului de acționare: Ciupercă roșie Ø 40 mm, nemarcată
Tip cap: Standard
Date tehnice suplimentare
Lățime totală (CAD): 40 mm
Înălțime totală (CAD): 40 mm
Adâncime totală (CAD): 57 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 300.000 de cicluri
Cod compoziție electrică:
C7 - maximum 4 contacte cu blocuri simple montate în față
C8 - maximum 4 contacte cu blocuri simple și duble montate în față
C11 - maximum 3 contacte cu blocuri simple montate în față
C15 - maximum 1 contact cu blocuri simple montate în față
C10 - maximum 4 contacte cu blocuri simple și duble montate în față
Proiectarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X, NEMA 4, NEMA 12
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60204-1, JIS C8201-5-1, IEC 60364-5-53, CSA C22.2 Nr. 14, IEC 60947-5-1, GB 14048.5, IEC 60947-1, UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șoc: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
