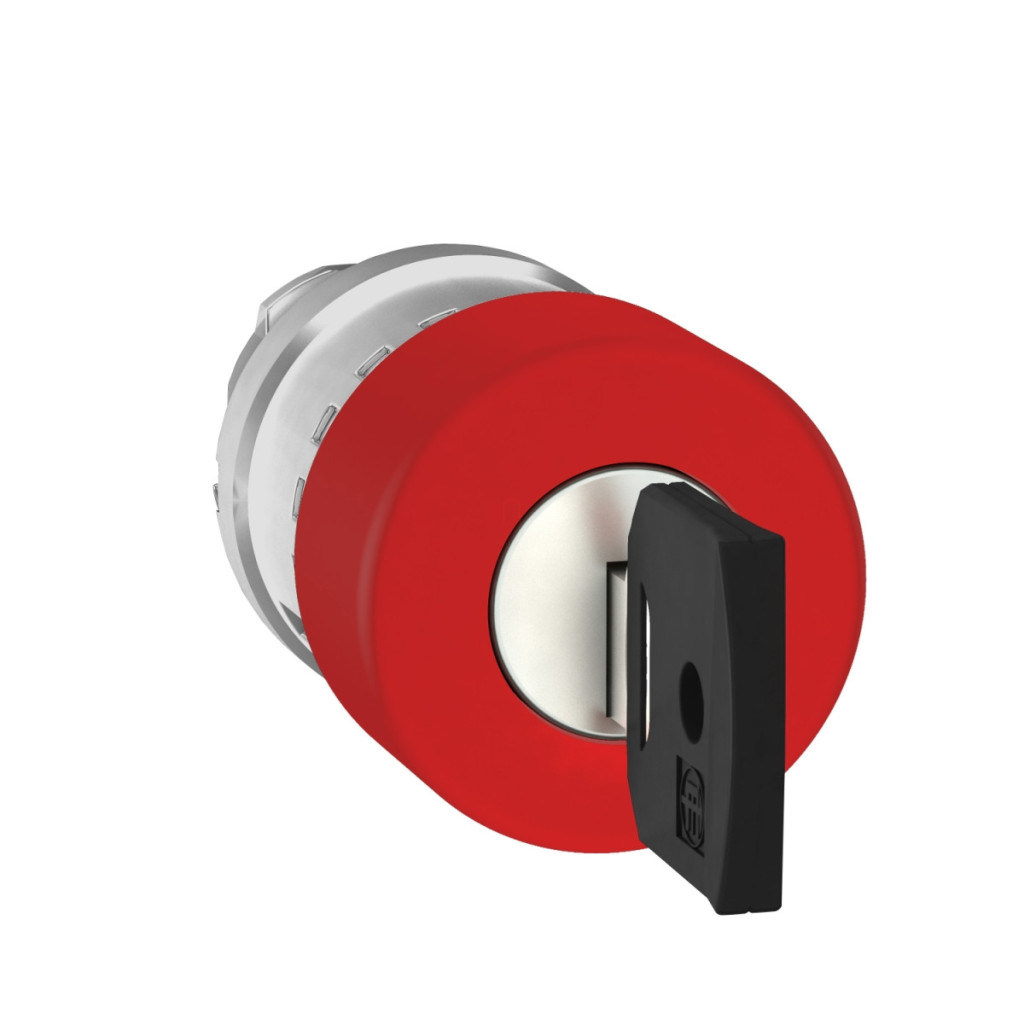

Butonul de oprire de urgență ZB4BS934 din gama de produse Harmony XB4 de la Schneider Electric este un dispozitiv de siguranță profesional conceput pentru aplicații industriale. Funcționarea sa fiabilă îl face o alegere excelentă pentru oprirea de urgență a mașinilor și echipamentelor. Acest buton de oprire de urgență din metal de calitate superioară, parte a familiei Harmony XB4, este un reprezentant excelent al dispozitivelor de control robuste și durabile de la Schneider Electric. Modelul ZB4BS934 are o suprafață de control cu cap de buton roșu, cu diametrul de 30 mm, ușor de văzut și de acționat în caz de urgență. Cu un diametru standard de montare de 22,5 mm, produsul se potrivește în majoritatea panourilor de control, asigurând o compatibilitate largă cu o varietate de aplicații. Cadrul metalic cromat nu numai că îi conferă un aspect elegant, dar oferă și o protecție mecanică excelentă pentru dispozitiv, în timp ce butonul de control roșu este clar vizibil și respectă standardele internaționale de siguranță. Butonul este ușor de utilizat: în caz de urgență, pur și simplu apăsați-l și acesta se va bloca mecanic. Pentru a-l reseta, este necesară o cheie 455, care poate fi scoasă numai în poziția de mijloc, sporind astfel nivelul de securitate. Butonul ZB4BS934 are caracteristici tehnice remarcabile, inclusiv o durată de viață mecanică garantată de 300.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă o protecție excepțională împotriva prafului și a apei - chiar și atunci când este spălat la presiune înaltă, poate rezista la presiuni de până la 7.000.000 Pa la 55 °C. În ceea ce privește protecția împotriva șocurilor electrice, este clasificat în clasa I conform IEC 61140, iar în ceea ce privește rezistența la impact, este clasificat IK03 conform IEC 50102. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea produsului în condiții de mediu extreme. Butonul de oprire de urgență este, de asemenea, conform cu standardele NEMA 13, NEMA 4X, NEMA 4 și NEMA 12, dovedind versatilitatea și fiabilitatea sa într-o varietate de medii industriale. ZB4BS934 are o rezistență la vibrații de 5g (f=2...500 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30g (18 ms) și 50g (11 ms) pentru accelerația sinusoidală pe jumătate de axă, în conformitate cu IEC 60068-2-27. Butonul de oprire de urgență ZB4BS934 este conform cu o serie de standarde și reglementări internaționale, inclusiv UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60204-1, IEC 60364-5-53, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, are certificări DNV, UL, LROS, BV și CSA, ceea ce înseamnă că produsul reprezintă o calitate recunoscută la nivel internațional. Capul de oprire de urgență ZB4BS934 poate fi utilizat cu diverse configurații electrice (C7, C8, C10, C11, C15) și poate fi echipat cu până la 4 contacte, ceea ce îl face extrem de versatil pentru o varietate de sarcini de control. Dimensiunile CAD ale butonului sunt de 30 mm lățime, 30 mm înălțime și 79 mm adâncime, asigurând un design compact chiar și pentru panouri de control aglomerate. Produsul oferă o varietate de opțiuni de montare, inclusiv terminal cu șurub, conector plug-in sau conexiune cu circuit imprimat, oferind flexibilitate maximă pentru diferite scenarii de instalare.
Schneider Electric Harmony XB4 - ZB4BS934 - buton metalic de oprire de urgență, cap buton Ø22, Ø30, eliberare cu cheie 455, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap buton de oprire de urgență
Denumire scurtă dispozitiv: ZB4
Material cadru: Metal cromat
Diametru montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Acțiune rapidă și blocare mecanică
Resetare: Eliberare cu cheie
Profil operator: Cap ciupercă roșu Ø 30 mm, nemarcat
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Poziție centrală
Tip cap: Standard
Culoare operator/lentilă: Roșu
Informații suplimentare
Lățime CAD: 30 mm Înălțime CAD: 30 mm Adâncime CAD: 79 mm Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Durată de viață mecanică: 300.000 de cicluri
Cod de asamblare electrică: C7 pentru până la 4 contacte cu blocuri simple montate frontal
C8 pentru până la 4 contacte cu blocuri simple și duble montate frontal
C11 pentru până la 3 contacte cu blocuri simple montate frontal
C15 pentru până la 1 contact cu blocuri simple montate frontal
C10 pentru până la 4 contacte cu blocuri simple și duble montate frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C Temperatura aerului ambiant în timpul funcționării: -40 până la 70 °C Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X NEMA 4 NEMA 12 Clasa de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60204-1, IEC 60364-5-53, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
