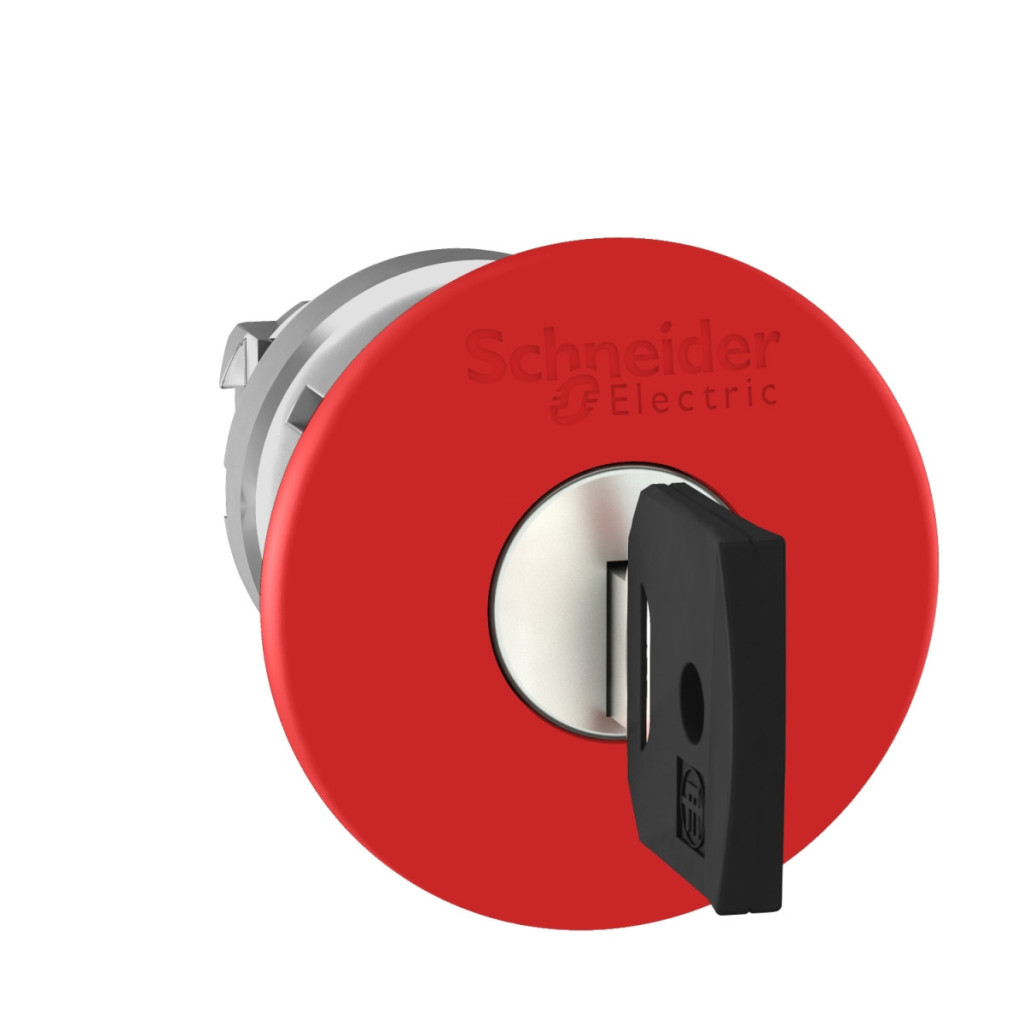

Butonul de oprire de urgență Schneider Electric Harmony XB4 seria ZB4BS944 este un dispozitiv de control industrial profesional de înaltă calitate, conceput pentru a îndeplini cele mai înalte cerințe de siguranță. Acest produs este alegerea ideală pentru medii în care oprirea imediată și fiabilă a mașinilor și echipamentelor în caz de urgență este esențială. Capul butonului de oprire de urgență ZB4BS944 are un actuator distinctiv roșu, în formă de ciupercă, cu diametrul de 40 mm, care, datorită designului său ergonomic, este ușor de atins și de activat chiar și atunci când se poartă mănuși. Produsul are un diametru de montare de 22,5 mm, care respectă standardele industriale și, prin urmare, este compatibil cu majoritatea panourilor de control și echipamentelor. Butonul are un cadru metalic cromat, care nu numai că arată bine, dar asigură și durabilitate și robustețe chiar și în cele mai dure medii industriale. În ceea ce privește mecanismul său de funcționare, ZB4BS944 este eliberat cu o cheie (tip 455), care împiedică resetarea neautorizată a funcției de oprire de urgență. Când butonul este acționat, acțiunea de declanșare și blocarea mecanică asigură că oprirea de urgență rămâne activată până când cheia este eliberată. Cheia poate fi scoasă în poziția de mijloc, ceea ce reprezintă o măsură de siguranță suplimentară. Butonul este fabricat într-un design standard al capului, fără marcaje, ceea ce îl face universal aplicabil în diverse medii industriale. Parametrii tehnici ai modelului ZB4BS944 sunt remarcabili: IP66, IP67, IP69 și IP69K, care asigură protecție împotriva pătrunderii prafului și a apei și rezistență la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Durabilitatea sa mecanică este proiectată pentru 300.000 de cicluri de funcționare, garantând o durată lungă de viață. Intervalul său de temperatură de funcționare este de -40...+70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Clasa de protecție electrică la atingere a produsului este Clasa I conform IEC 61140. Rezistența sa la impact este IK03 conform IEC 50102, rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27. ZB4BS944 este conform cu numeroase standarde internaționale, inclusiv IEC 60204-1, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, ISO 13850, UL 508 și CSA C22.2 Nr. 14. De asemenea, are certificări DNV, UL, LROS, BV și CSA, care dovedesc fiabilitatea și calitatea produsului. În ceea ce privește codul de asamblare electrică, poate fi utilizat în configurații corespunzătoare codurilor C7, C8, C11, C15 și C10, ceea ce oferă o flexibilitate excepțională pentru utilizarea în diverse sisteme de control.
Schneider Electric Harmony XB4 - ZB4BS944 - buton metalic de oprire de urgență, cap buton Ø22, Ø40, eliberare cu cheie 455, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap buton de oprire de urgență
Denumire scurtă dispozitiv: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Acțiune de declanșare și blocare mecanică
Resetare: Eliberare cu cheie
Profil operator: Ciupercă roșie Ø 40 mm, nemarcată
Tip blocare: Cheie 455
Poziție extragere cheie: Centru
Tip cap: Standard
Culoare capac/actuator sau lentilă: Roșu
Informații suplimentare
Lățime totală CAD: 40 mm Înălțime totală CAD: 40 mm Adâncime totală CAD: 79 mm Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m Durabilitate mecanică: 300.000 de cicluri
Cod compoziție electrică: C7 <4 contacte cu blocuri simple pentru fixare inițială
C8 <4 contacte cu blocuri simple și duble pentru fixare inițială
C11 <3 contacte cu blocuri simple pentru fixare inițială
C15 <1 contact cu blocuri simple pentru fixare inițială
C10 <4 contacte cu blocuri simple și duble pentru fixare inițială
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X NEMA 4 NEMA 12 Grad de protecție IK: IK03 conform IEC 50102 Standarde și certificări Standarde: CSA C22.2 Nr. 14
IEC 60204-1
IEC 60947-1
GB 14048.5
IEC 60947-5-1
ISO 13850
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-4
UL 508
IEC 60364-5-53
JIS C8201-1
Certificări de produs: DNV
UL listat
LROS (Lloyds register of shipping)
BV
CSA
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
