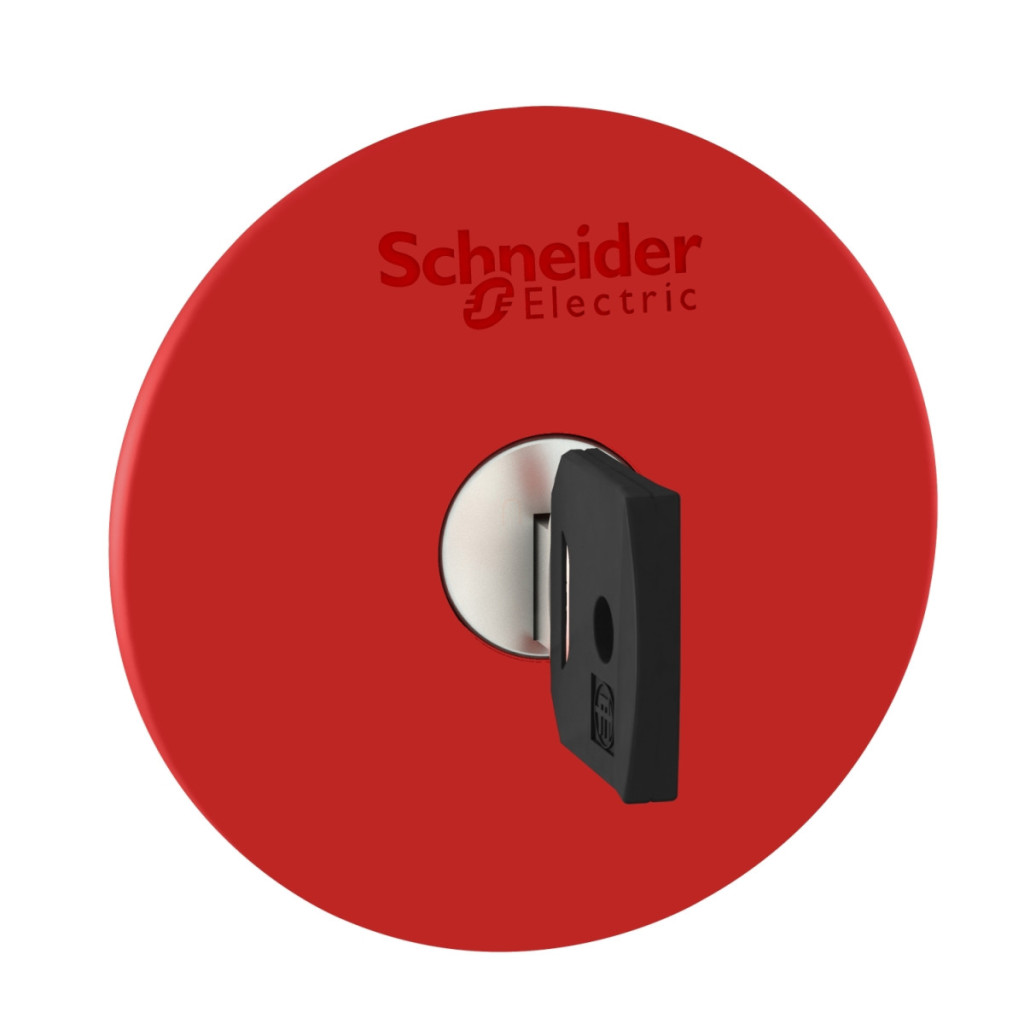

Capul butonului de oprire de urgență Schneider Electric Harmony XB4 ZB4BS964 este unul dintre cele mai fiabile componente de siguranță din sistemele de control industrial, fiind de o importanță capitală pentru oprirea de urgență a mașinilor și echipamentelor. Acest produs face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fabricarea de dispozitive de control industrial de înaltă calitate. O caracteristică specială a butonului de oprire de urgență ZB4BS964 este capul roșu cu diametrul de 60 mm, care asigură o recunoaștere ușoară și accesibilitate în caz de urgență, datorită dimensiunii sale impresionante și culorii strălucitoare. Butonul funcționează pe principiul blocării mecanice, ceea ce înseamnă că, odată activat, butonul rămâne apăsat și poate fi eliberat numai cu cheia 455 furnizată. Această caracteristică de siguranță împiedică resetarea accidentală sau neautorizată, oferind protecție maximă utilizatorilor. Cheia poate fi scoasă numai în poziția de mijloc, ceea ce reprezintă o măsură de siguranță suplimentară. Harmony XB4 ZB4BS964 este foarte rezistent la condiții industriale dure. Datorită cadrului metalic cromat, este extrem de durabil și oferă un nivel ridicat de protecție împotriva diverselor influențe ale mediului. Produsul are un grad de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la jeturi de apă și spălare la presiune înaltă - până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasele NEMA 4, 4X, 12 și 13 demonstrează, de asemenea, rezistența excepțională a produsului la contaminanții și lichidele întâlnite în mediile industriale. Clasa IK03 certifică rezistența sa la impactul mecanic. Intervalul de temperatură de funcționare și depozitare al produsului este între -40 °C și +70 °C, ceea ce permite o aplicabilitate extrem de largă în diferite condiții de mediu. Butonul de oprire de urgență ZB4BS964 are un diametru standard de montare de 22,5 mm, ceea ce îl face ușor de montat în majoritatea panourilor de control industriale. Datele tehnice arată că produsul are o lățime de 60 mm și o adâncime de 79 mm. Produsul are o durată de viață mecanică excepțional de lungă, de 300.000 de cicluri de funcționare, asigurând o utilizare fiabilă pe termen lung. Butonul de oprire de urgență ZB4BS964 este conform cu o serie de standarde internaționale, printre care: GB 14048.5, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60204-1, IEC 60364-5-53, UL 508, ISO 13850, IEC 60947-1, IEC 60947-5-1 și JIS C8201-1. Produsul are certificări DNV, UL, LROS (Lloyds register of shipping), BV și CSA, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță. Capul de oprire de urgență poate fi utilizat cu diverse configurații electrice, inclusiv codurile C7, C8, C10, C11 și C15, care oferă diferite opțiuni de comutare, făcându-l flexibil pentru utilizare într-o varietate de sarcini de control. ZB4BS964 este un element de bază la care pot fi conectate diverse blocuri de contact pentru a obține funcționalitatea de comutare dorită.
Schneider Electric Harmony XB4 - ZB4BS964 - buton metalic de oprire de urgență, Ø22, cap buton Ø60, eliberare cu cheie 455, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap buton de oprire de urgență
Denumirea scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul dispozitivului de acționare: Acționare și blocare mecanică
Resetare: Eliberare cu cheie
Profil operator: Cap ciupercă roșu Ø 60 mm, nemarcat
Tip cheie: Cheie 455
Poziție extragere cheie: Centru
Tip cap: Standard
Culoare capac/actuator sau lentilă: Roșu
Date suplimentare
Lățime totală CAD: 60 mm
Înălțime totală CAD: 60 mm
Adâncime totală CAD: 79 mm
Greutate netă: 0,118 kg
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 300.000 de cicluri
Cod compoziție electrică: C7 <4 contacte pentru montare frontală folosind blocuri simple; C8 <4 contacte pentru montare frontală utilizând blocuri simple și duble; C11 <3 contacte pentru montare frontală utilizând blocuri simple; C15 <1 contact pentru montare frontală utilizând blocuri simple; C10 Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C Temperatura mediului de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I, conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X; NEMA 4; NEMA 12
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: GB 14048.5; IEC 60947-5-5; IEC 60947-5-4; CSA C22.2 Nr. 14; JIS C8201-5-1; IEC 60204-1; IEC 60364-5-53; UL 508; ISO 13850; IEC 60947-1; IEC 60947-5-1; JIS C8201-1 Certificări de produs: DNV; listat UL; LROS (Lloyds register of shipping); BV; CSA
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
