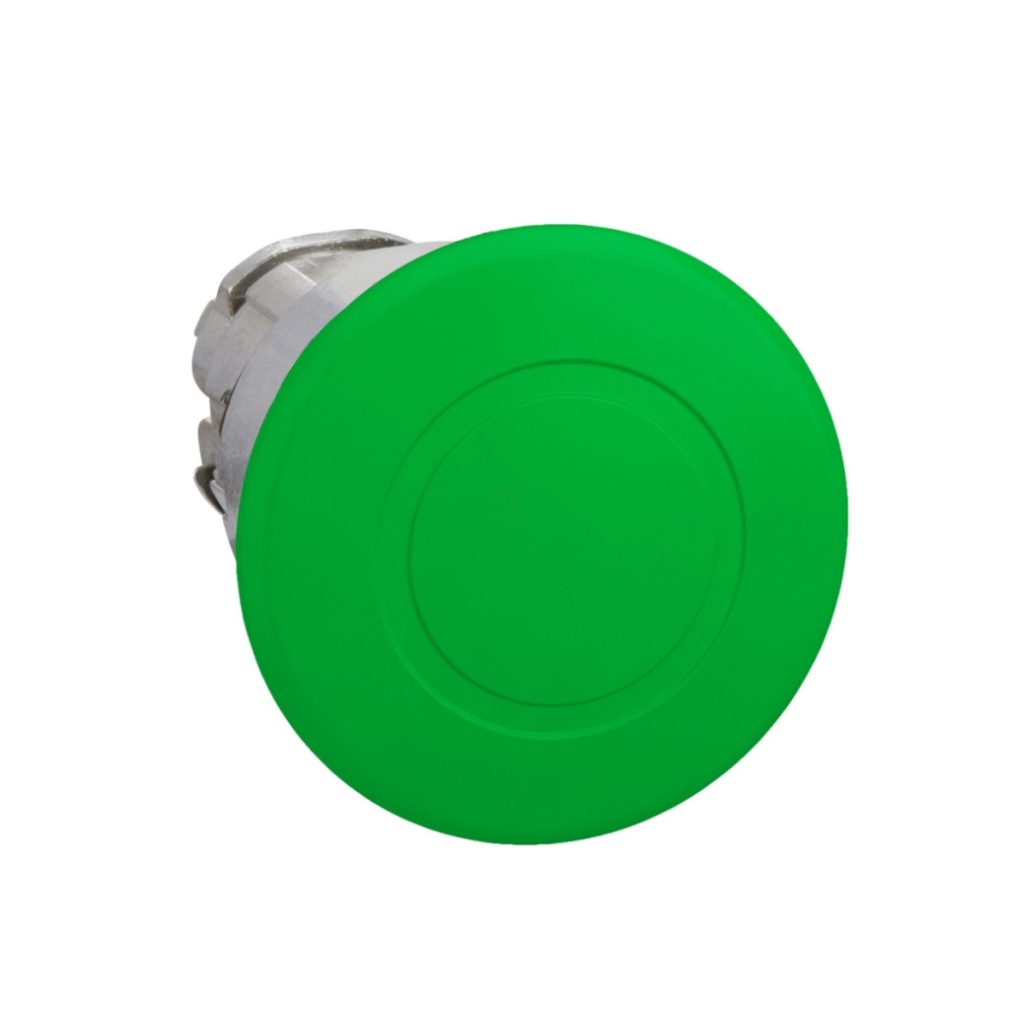

Butonul neiluminat Schneider Electric Harmony XB4 seria ZB4BT3 oferă o funcționare fiabilă pentru aplicații de control industrial. Acest buton de comandă verde, cu diametrul de 40 mm, este ideal în special pentru medii în care sunt necesare acțiuni rapide și decisive, cum ar fi funcțiile de oprire de urgență sau de pornire a proceselor critice. Butonul ZB4BT3 este ușor de utilizat și ergonomic. Diametrul standard de montare de 22 mm asigură compatibilitatea cu majoritatea panourilor de control și echipamentelor. Cadrul metalic cromat nu numai că oferă un aspect estetic, dar și crește semnificativ durata de viață și rezistența produsului, chiar și în cele mai dure medii industriale. Datorită funcției de blocare, butonul rămâne blocat în poziție după ce a fost apăsat până când utilizatorul îl eliberează trăgând (apăsare-tragere pentru eliberare), asigurând o funcționare continuă sau o oprire în siguranță. Suprafața de apăsare în formă de ciupercă, cu diametrul de 40 mm, permite o operare ușoară chiar și atunci când se poartă mănuși, ceea ce este o cerință obișnuită în mediile industriale. Din punct de vedere tehnic, ZB4BT3 are parametri remarcabili. Durata sa de viață mecanică este de 300.000 de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung. Poate fi utilizat cu o varietate de configurații electrice: cu codul C11, se pot utiliza până la 3 contacte într-un singur bloc cu montare pe panoul frontal; cu codul C15, 1 contact; cu codul C7, 4 contacte într-un singur bloc; iar cu codurile C8 și C10, se pot utiliza 4 contacte în blocuri simple și duble cu montare pe panoul frontal. Produsul este vândut ca element de bază, permițând utilizatorului să selecteze în mod flexibil elementele de contact adecvate. De asemenea, se remarcă în ceea ce privește protecția mediului: are IP66, IP67, IP69 și IP69K conform IEC 60529, care oferă protecție completă împotriva prafului și diferite grade de protecție împotriva apei, inclusiv protecție împotriva jeturilor de apă de înaltă presiune. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a robusteții produsului. Capul butonului ZB4BT3 poate rezista la condiții extreme: Poate fi depozitat și utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C, este tratat TH, este conform cu categoria de supratensiune IEC 60536 Clasa I și are rezistență la impact IK06 conform IEC 50102. Produsul este conform cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, EN/IEC 60947-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4 și JIS C8201-1. Certificările sale includ BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, asigurând o aplicabilitate largă în proiecte internaționale. De asemenea, rezistă la vibrații de 5 gn (f= intervalul 2-500 Hz) conform IEC 60068-2-6, precum și la 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) de accelerație semionduală în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BT3 - cap metalic pentru buton, Ø22, cap buton Ø40, eliberare prin tragere, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul elementului de control: Metal cromat
Diametru de instalare: 22 mm
Unitate de vânzare: 1
Forma capului: Standard
Forma capului unității indicatoare: Rotundă
Tip de funcționare: Blocare
Resetare: Push-pull
Profil element de control: Verde în formă de ciupercă, Ø 40 mm, nemarcat
Culoarea capacului/actuatorului sau lentilei: Verde
Date mecanice
Durată de viață mecanică: 300.000 de cicluri
Caracteristici electrice
Cod compoziție electrică: C11 - max. 3 contacte cu un singur bloc pentru montare pe panoul frontal
C15 - max. 1 contact cu un singur bloc pentru montare pe panoul frontal
C7 - max. 4 contacte cu un singur bloc pentru montare pe panoul frontal
C8 - max. 4 contacte cu un bloc simplu și dublu pentru montare pe panoul frontal
C10 - max. 4 contacte cu un bloc simplu și dublu pentru montare pe panoul frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de rezistență la impact IK: IK06 conform IEC 50102 Standarde și certificări JIS C8201-5-1
EN/IEC 60947-1
CSA C22.2 Nr. 14
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listat
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
