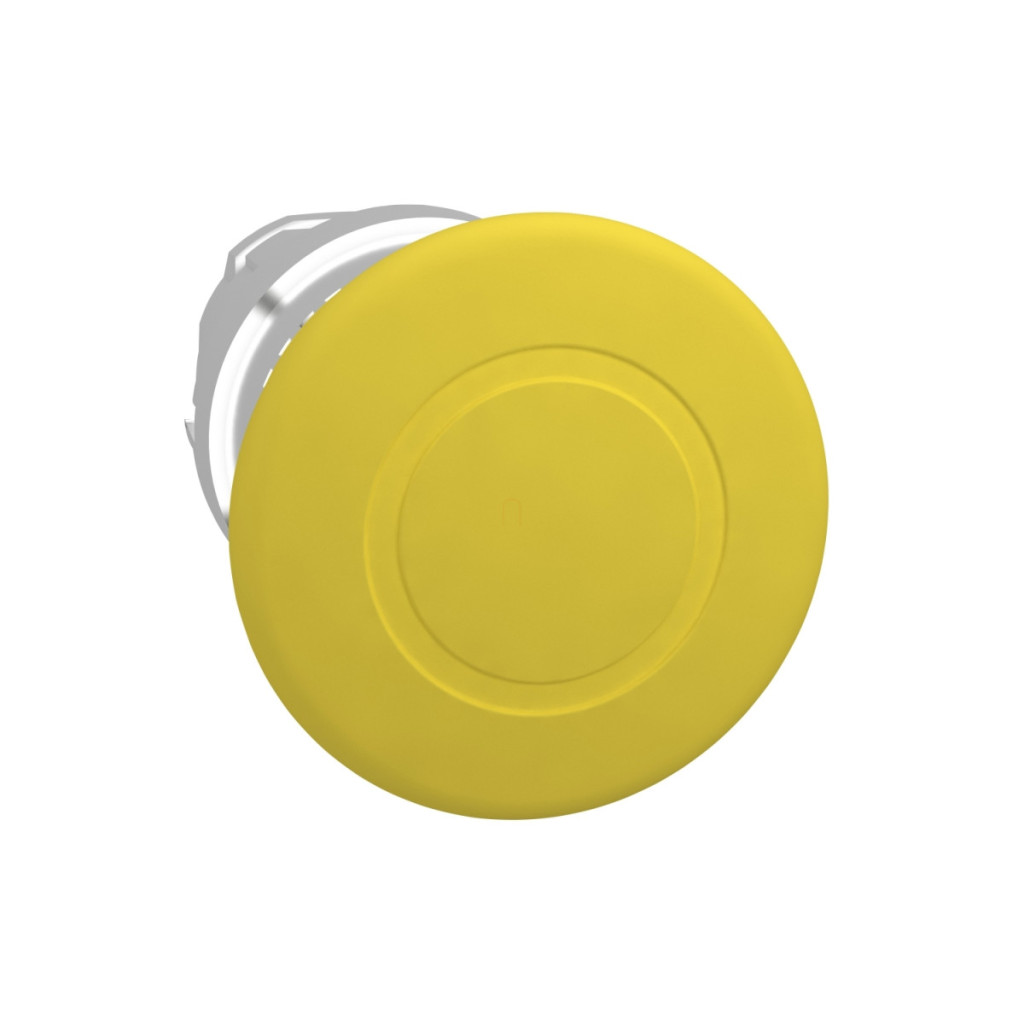

Butonul cu cap ciupercă din seria Schneider Electric Harmony XB4 ZB4BT5 este un element de control extrem de fiabil, dezvoltat pentru utilizare în medii industriale. Acest cap ciupercă galben cu diametrul de 40 mm este o componentă esențială pentru aplicații de oprire de urgență și siguranță, deoarece vizibilitatea și forma sa unică îl fac ușor de recunoscut și rapid de acționat în caz de urgență. Ca parte a familiei de produse Harmony XB4, butonul ZB4BT5 reprezintă calitate premium. Datorită carcasei sale metalice cromate, este extrem de durabil și rezistent la diverse influențe externe. Diametrul standard de montare de 22 mm asigură compatibilitatea cu majoritatea dulapurilor industriale și panourilor de control. Acest buton este echipat cu un mecanism de blocare care rămâne apăsat după ce a fost apăsat și poate fi eliberat numai prin tragere (push-pull). Acest principiu de funcționare este deosebit de important în aplicațiile de siguranță în care este necesară o indicare vizuală clară a funcțiilor de oprire de urgență pentru operator. Capul butonului Schneider Electric ZB4BT5 are o durabilitate mecanică extrem de ridicată, cu o durată de viață de 300.000 de cicluri de comutare. Acesta oferă un nivel remarcabil de protecție: IP66, Clasele de protecție IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și apă și la jeturi de apă caldă de înaltă presiune. Clasele de protecție NEMA 13 și NEMA 4X îmbunătățesc și mai mult aplicabilitatea produsului în medii industriale extreme. Rezistența sa la impact este indicată de clasa IK06 conform IEC 50102. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de temperatură extreme. Codurile de asamblare electrică ale capului butonului ZB4BT5 (C7, C8, C10, C11, C15) permit diferite configurații ale blocului de contact. De exemplu, codul C7 acceptă utilizarea a până la 4 blocuri de contact pe panoul frontal, în timp ce codul C15 permite utilizarea a maximum 1 contact utilizând un singur bloc montat din față. Capul butonului este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, și este, de asemenea, certificat de BV, CSA, DNV, LROS și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27. Toate aceste caracteristici se combină pentru a asigura fiabilitatea excepțională și durata lungă de viață a butonului tip ciupercă ZB4BT5, chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB4 - ZB4BT5 - cap metalic pentru buton, Ø22, cap buton Ø40, eliberare prin tragere, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Formă cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Blocare
Mod de resetare: Push-pull (tragere)
Profil actuator: Cap buton galben, Ø 40 mm, nemarcat
Culoarea capacului/actuatorului sau lentilei: Galben
Informații suplimentare
Durată de viață mecanică: 300.000 de cicluri
Cod de asamblare electrică: C11 pentru mai puțin de 3 contacte utilizând blocuri simple, montate frontal
C15 pentru mai puțin de 1 contact utilizând blocuri simple, montate frontal
C7 pentru mai puțin de 4 contacte utilizând blocuri simple, montate frontal
C8 pentru mai puțin de 4 contacte utilizând blocuri simple și duble, montate frontal
C10 pentru mai puțin de 4 contacte utilizând blocuri simple și duble, montate frontal
Aspectul dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde și certificări EN/IEC 60947-5-1 EN/IEC 60947-5-5 EN/IEC 60947-1p>
JIS C8201-5-1
UL 508
EN/IEC 60947-5-4
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listat
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni
Dimensiunile produsului pot fi găsite în desenele tehnice atașate. Dimensiunile principale sunt: adâncime 38,5 mm, diametru cap buton 40 mm.
