Gama de produse Schneider Electric Harmony XB4 butonul ZB4BT6 reprezintă cea mai înaltă calitate din lumea dispozitivelor industriale de comutare. Acest buton albastru, cu diametrul de 40 mm, este deosebit de vizibil și ușor accesibil pentru operatori, ceea ce este esențial în liniile de producție, instalațiile industriale și toate domeniile în care funcționarea rapidă și clară este o cerință fundamentală. Capul butonului ZB4BT6 are o serie de caracteristici remarcabile care îl diferențiază de concurenți. Diametrul standard de montare de 22 mm asigură compatibilitatea cu majoritatea aplicațiilor industriale. Datorită funcției de blocare, butonul rămâne apăsat după activare și poate fi eliberat numai prin apăsare și tragere, ceea ce este ideal pentru aplicații de siguranță. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și o durabilitate mecanică remarcabilă. Capul albastru, nemarcat al butonului este alegerea perfectă pentru medii în care separarea vizuală și identificarea ușoară sunt aspecte importante. Modelul ZB4BT6 are o durată de viață mecanică de 300.000 de cicluri, confirmând fiabilitatea legendară a produselor Schneider Electric. Capul butonului ZB4BT6 oferă niveluri excepționale de protecție, inclusiv protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Aceste clase de protecție ridicate asigură funcționarea perfectă a comutatorului chiar și în cele mai dure medii industriale, unde pot fi prezente praf, umiditate sau chiar jeturi de apă de înaltă presiune. Rezistența la impact IK06 oferă protecție suplimentară împotriva impactului mecanic. Intervalul de temperatură de funcționare al produsului este între -40 °C și +70 °C, ceea ce permite utilizarea acestuia în condiții de temperatură extremă. Butonul ZB4BT6 poate fi utilizat cu diverse configurații electrice, inclusiv 4 contacte conform codului C7, până la 4 contacte conform codurilor C8 și C10, cu blocuri simple și duble și montare pe panoul frontal. Produsul poate fi utilizat și cu mai puțin de 3 contacte conform codului C11 și mai puțin de 1 contact conform codului C15. Butonul Schneider Electric ZB4BT6 este conform cu mai multe standarde internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4 și JIS C8201-1. Produsul are mai multe certificări internaționale, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. ZB4BT6 are o rezistență remarcabilă la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență excelentă la șocuri, care este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația undei semi-trigonometrice conform IEC 60068-2-27. Produsul este comercializat ca element de bază, astfel încât poate fi configurat în mod flexibil cu diferite comutatoare și contacte pentru a se potrivi aplicației.

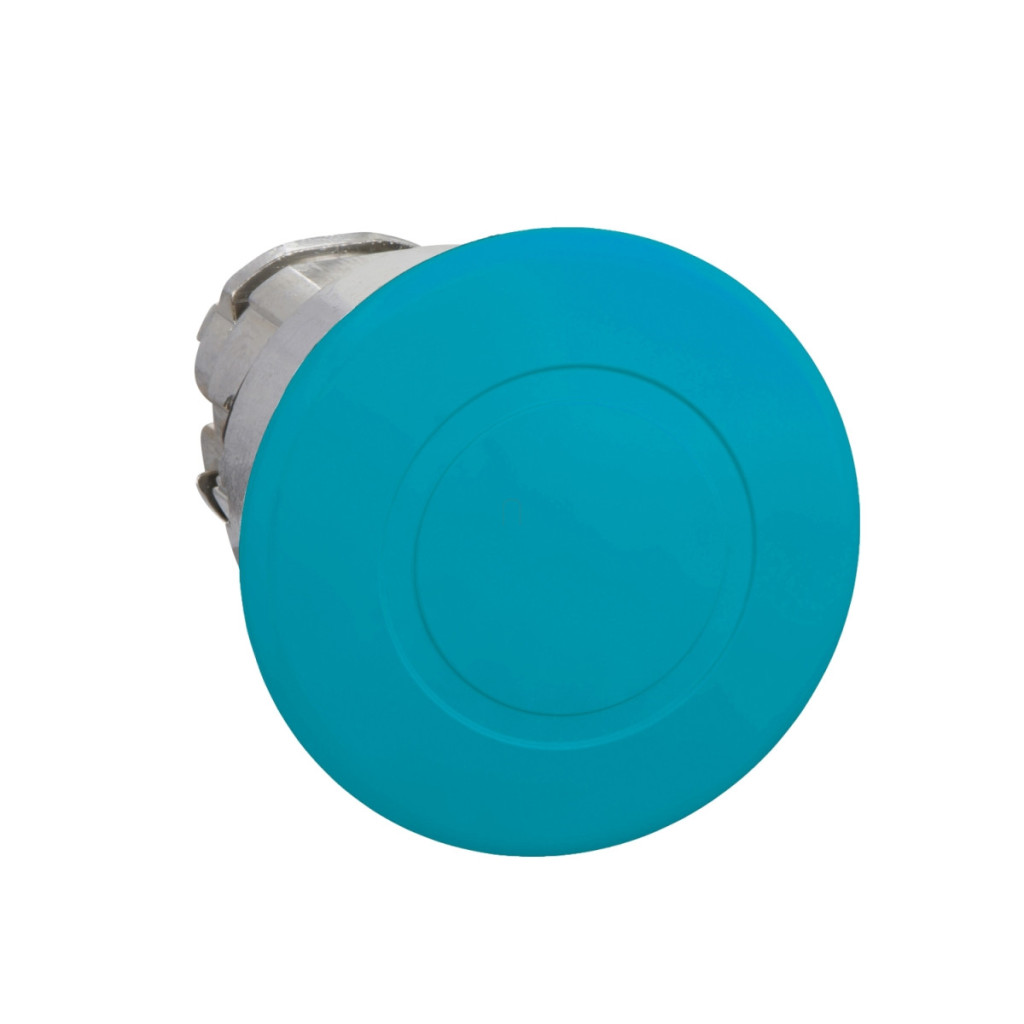

Schneider Electric Harmony XB4 - ZB4BT6 - cap metalic pentru buton, Ø22, cap buton Ø40, eliberare prin tragere, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Vândut în cantități indivizibile de: 1
Forma capului: Standard
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Blocare
Resetare: Trage-împinge
Profilul actuatorului: Ciupercă albastră Ø 40 mm, nemarcată
Culoarea capacului/actuatorului sau lentilei: Albastră
Informații suplimentare
Durată de viață mecanică: 300.000 de cicluri
Cod compoziție electrică: C11 <3 contacte utilizând blocuri individuale pentru montarea pe panoul frontal
C15 <1 contact utilizând blocuri individuale pentru montarea pe panoul frontal
C7 <4 contacte utilizând blocuri individuale pentru montarea pe panoul frontal
C8 <4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C10 <4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
Descrierea dispozitivului: Elemente de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40…70 °C
Temperatura de funcționare a aerului ambiant: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde și certificări CSA C22.2 Nr. 14
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-5-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semi-trigonometrică conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semi-trigonometrică conform IEC 60068-2-27
