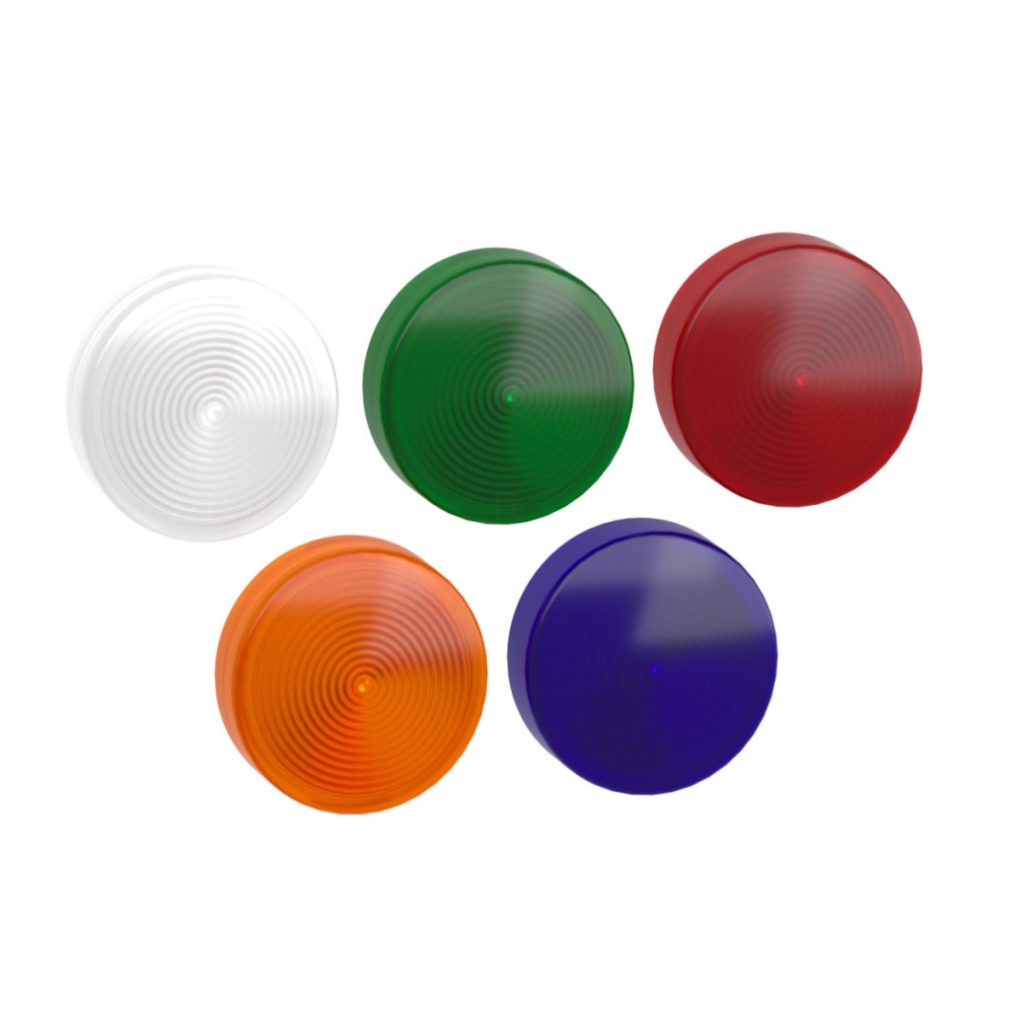

ZB4BV003 din gama Harmony XB4 de la Schneider Electric este un indicator luminos metalic versatil, de înaltă calitate, care se potrivește atât în medii industriale, cât și în panouri de control. Acest indicator luminos cu diametrul de 22 mm este special conceput pentru a fi utilizat cu unități LED universale, oferind opțiuni flexibile de aplicare pentru diverse sarcini de control și semnalizare. Un avantaj special al modelului ZB4BV003 este reprezentat de cele 5 culori selectabile ale lentilelor, care permit utilizarea unui singur produs pentru multiple semnale vizuale. Cu o gamă de culori (alb, verde, roșu, portocaliu și albastru), puteți personaliza semnalele pentru a se potrivi aplicației dvs. specifice. Designul metalic cromat nu numai că conferă produsului un aspect estetic, dar asigură și durabilitate și fiabilitate. Capul rotund are o lentilă netedă care oferă semnale vizuale clare și fără ambiguitate. Lampa de semnalizare din seria Harmony XB4 are parametri tehnici remarcabili care asigură o gamă largă de aplicații. Clasele de protecție IP66, IP67, IP69 și IP69K oferă o protecție remarcabilă împotriva pătrunderii prafului și a apei, permițând utilizarea produsului în medii industriale în care se efectuează spălarea sau curățarea cu presiune înaltă (presiune de până la 7000000 Pa la 55 °C, distanță de 0,1 m). Intervalul de temperatură de funcționare și depozitare de la -40 °C la +70 °C garantează o funcționare fiabilă chiar și în condiții extreme. Rezistența produsului este îmbunătățită și mai mult de capacitatea sa de a rezista la vibrații de 5 g în intervalul de frecvență 2-500 Hz și la impacturi de până la 50 g accelerație. Clasa de protecție mecanică IK06 contribuie, de asemenea, la durata lungă de viață a produsului. ZB4BV003 este conform cu standardul IEC 60529 și este, de asemenea, clasificat NEMA 13 și NEMA 4X. Capul indicatorului luminos ZB4BV003 este ușor de instalat printr-o gaură standard de 22,5 mm, cu un diametru recomandat al găurii de 22,3 mm (+0,4 mm toleranță). După montarea pe panou, adâncimea totală este de 30 mm, iar lățimea și înălțimea sunt ambele de 29 mm. Capul lămpii de semnalizare ZB4BV003 este compatibil cu unitățile de asamblare electrică P1 (montate frontal, cu LED integrat) și P2 (montate frontal, cu LED integrat și transformator) și poate fi montat și pe o placă de circuit imprimat cu adaptoarele corespunzătoare. Cuplul maxim de strângere pentru șuruburile ZBZ 006 este de 0,6 Nm. Instrucțiuni detaliate de instalare și desene dimensionale sunt disponibile în documentația tehnică a produsului, care conține, de asemenea, informații detaliate despre decupajele panoului și orificiile plăcii de circuit imprimat.
Schneider Electric Harmony XB4 - ZB4BV003 - cap de indicator luminos metalic, Ø22, pentru indicatoare luminoase LED, 5 culori de lentile selectabile Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap indicator luminos
Compatibilitate produs: LED universal
Denumire scurtă produs: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoarea lentilei: 5 culori la alegere
Informații suplimentare: Cu lentilă netedă Informații suplimentare Lățime totală (CAD): 29 mm Înălțime totală (CAD): 29 mm Adâncime totală (CAD): 30 mm Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: P1 montare pe panou frontal cu LED integrat, P2 montare pe panou frontal cu LED integrat și transformator
Aspect dispozitiv: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatură ambiantă de depozitare: -40 până la 70 °C Temperatură ambiantă de funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa I conform IEC 60536 Grad de protecție IP: IP66 -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Grad de protecție IK: IK06 conform IEC 50102 Standarde și reglementări Conform cu următoarele standarde: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
