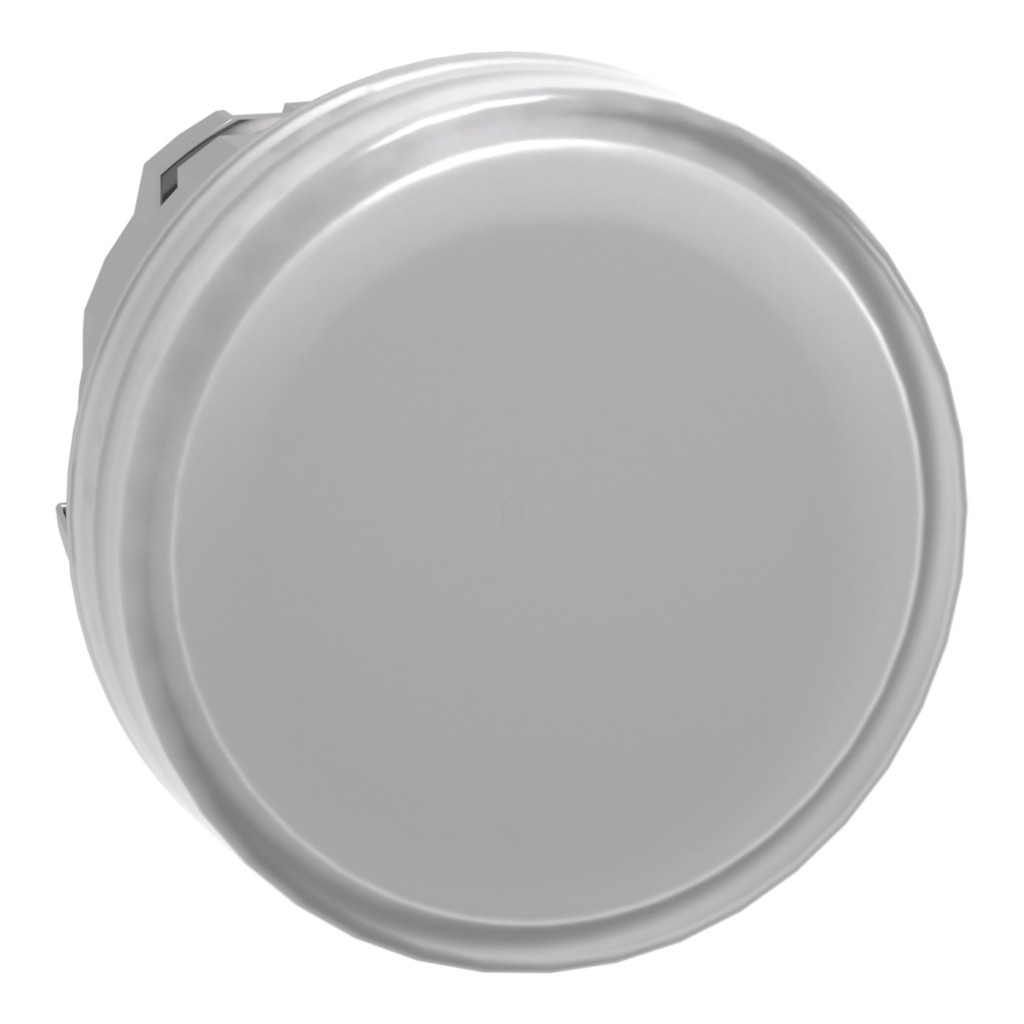

Gama de produse Schneider Electric Harmony XB4 Capul indicator luminos ZB4BV013 este un component de înaltă calitate conceput pentru panouri de control profesionale, fiind alegerea perfectă pentru panouri de control și mașini utilizate în medii industriale. Capul indicatorului luminos alb, cu cadru metalic cromat, poate fi montat într-o gaură cu diametrul de 22 mm și are o lentilă netedă care conferă dispozitivului un aspect curat. Principalul avantaj al ZB4BV013 este că este compatibil cu blocurile LED universale, ceea ce îl face flexibil pentru utilizare într-o varietate de aplicații de iluminat. Produsul servește ca element de bază, pentru care unitatea de iluminat adecvată trebuie achiziționată separat. Este important de reținut că, deși aspectul produsului se poate modifica, acest lucru nu afectează funcționalitatea și siguranța acestuia, rămânând pe deplin compatibil cu blocurile LED universale ale producătorului. Capul lămpii de semnalizare ZB4BV013 are un design extrem de robust, dovadă fiind gradul ridicat de protecție IP: este certificat IP66, IP67, IP69 și IP69K, oferind o protecție excelentă împotriva prafului și umezelii. Acest lucru este deosebit de avantajos în medii în care echipamentele sunt curățate cu spălare de înaltă presiune, deoarece poate rezista la presiuni de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Protecția mecanică este indicată de clasa IK06, care garantează o rezistență adecvată la impact. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce îl face fiabil chiar și în condiții de mediu extreme. ZB4BV013 este extrem de versatil în ceea ce privește opțiunile de montare. În ceea ce privește asamblarea electrică, poate fi utilizat în configurații cu cod P1 (cu montare pe panoul frontal și LED încorporat) și cod P2 (cu montare pe panoul frontal, LED încorporat și transformator). Produsul este compatibil cu mai multe standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1. De asemenea, are o rezistență excelentă la vibrații (5 gn, f=2-500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la impact (30 gn până la 18 ms sau 50 gn până la 11 ms cu accelerație semisinusoidală conform IEC 60068-2-27). În ceea ce privește dimensiunile, lățimea și înălțimea bazate pe CAD ale capului lămpii indicatoare ZB4BV013 sunt de 29 mm, iar adâncimea este de 30 mm. Instrucțiunile detaliate de instalare și dimensiunile decupajului plăcii cu circuite imprimate pot fi găsite în documentația tehnică. În ceea ce privește aplicația, este alegerea ideală pentru panouri de control industriale și mașini în care feedback-ul vizual fiabil este important și în care dispozitivele trebuie să fie rezistente la condiții de mediu dure. Lampa de semnalizare Schneider Electric Harmony XB4 seria ZB4BV013 este, prin urmare, o componentă de calitate superioară, cu durată lungă de viață, care îndeplinește chiar și cele mai stricte cerințe industriale.
Schneider Electric Harmony XB4 - ZB4BV013 - cap de indicator luminos metalic, Ø22, pentru lampă indicatoare LED, albă Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap lampă indicatoare
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Cantitate de vânzare indivizibilă: 1
Tip cap: Normal
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau a lentilei: Alb
Informații suplimentare despre actuator: Cu lentilă netedă Date suplimentare Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 30 mm Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod asamblare electrică: P1 cu montare pe panou frontal și LED încorporat
P2 cu montare pe panou frontal, LED încorporat și transformator
Afișaj dispozitiv: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 conform IEC 50102 Standarde IEC 60947-5-4 IEC 60947-5-5 IEC 60947-5-1 UL 508 CSA C22.2 Nr. 14 IEC 60947-1 JIS C822p>
UL 508
CSA C22.2 Nr. 14
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
