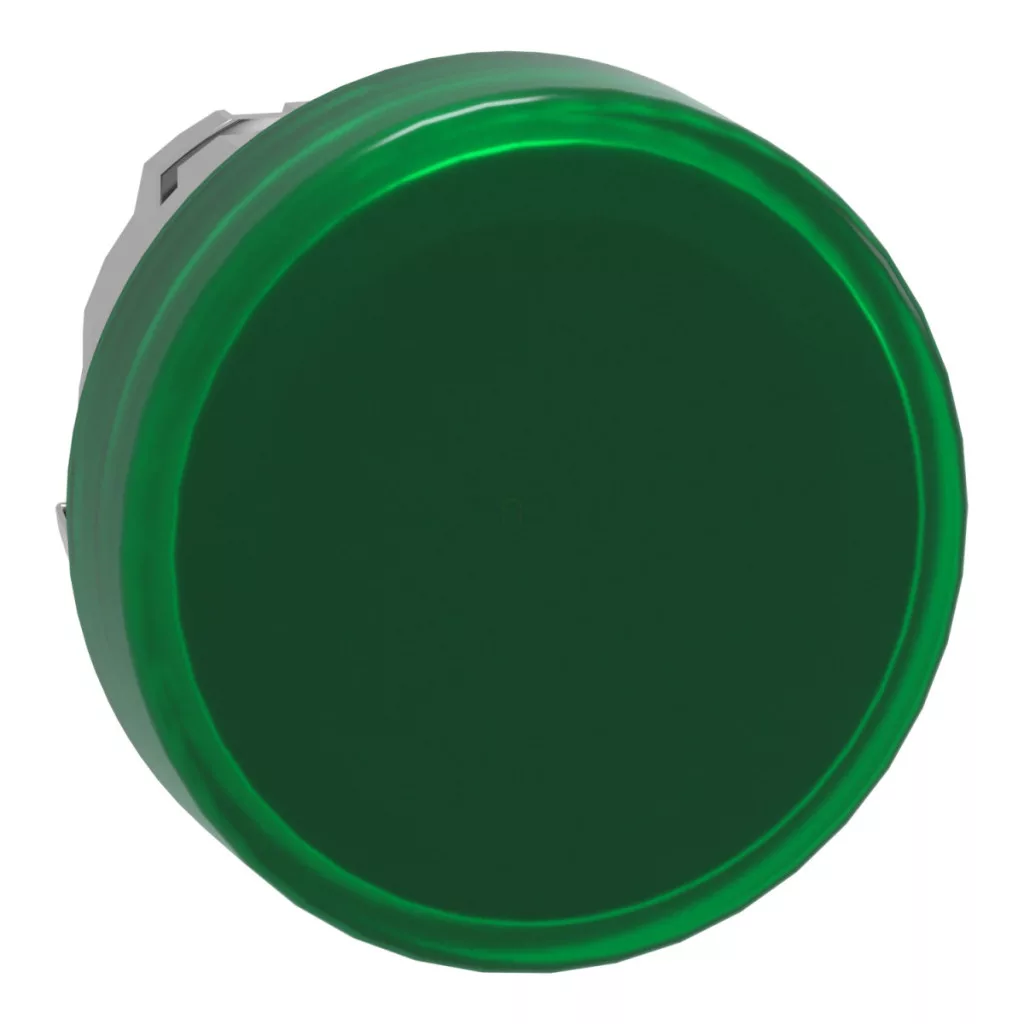

Capul de semnalizare ZB4BV033 din seria Harmony XB4 de la Schneider Electric este un element de control industrial de calitate superioară, reprezentând alegerea perfectă pentru automatizarea industrială, controlul mașinilor și proiectarea panourilor de comandă. Acest produs face parte din gama Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. ZB4BV033 este un cap de semnalizare de culoare verde, cu carcasă metalică, proiectat special pentru orificii de montare de 22 mm. Produsul este fabricat din metal cromat, ceea ce nu numai că îi conferă eleganță, dar asigură și o durabilitate excepțională chiar și în cele mai dure medii industriale. Lampa de semnalizare verde cu lentilă netedă asigură o vizibilitate excelentă, indicând perfect starea de funcționare a mașinilor sau echipamentelor. Schneider Electric a acordat o atenție deosebită ca modificările aduse aspectului produsului să nu afecteze funcționalitatea sau siguranța acestuia, asigurând astfel o compatibilitate perfectă cu blocurile LED universale ale producătorului. Capul de semnalizare ZB4BV033 este extrem de versatil, putând fi utilizat cu configurații electrice P1 și P2, prima permițând montarea pe panou frontal cu LED-uri integrate, iar cea de-a doua montarea pe panou frontal cu LED-uri integrate și transformator. Această flexibilitate permite utilizarea produsului în diverse aplicații de control și semnalizare. Produsul servește ca element de bază în sistemele de semnalizare, asigurând o instalare ușoară în diverse aplicații industriale. Unitatea de semnalizare rotundă, cu dimensiunile de 29 mm x 29 mm, se potrivește perfect în dulapurile de distribuție industriale standard și în panourile de comandă. ZB4BV033 are parametri tehnici remarcabili, care garantează o funcționare sigură și fiabilă. Produsul are gradul de protecție IP66, IP67, IP69 și IP69K conform standardului IEC 60529, ceea ce asigură o protecție excepțională împotriva prafului și a apei. În plus, are clasificarea NEMA 13 și NEMA 4X, ceea ce îi sporește și mai mult posibilitățile de aplicare. Produsul prezintă o rezistență impresionantă chiar și la spălarea cu presiune ridicată – poate suporta o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri. Această caracteristică este deosebit de valoroasă în industria alimentară, farmaceutică sau în alte medii în care este necesară curățarea regulată cu presiune ridicată. Capul lămpii de semnalizare Schneider Electric ZB4BV033 funcționează fiabil chiar și în condiții de temperatură extremă, intervalul de temperatură de funcționare fiind cuprins între -40 °C și +70 °C, același lucru fiind valabil și pentru temperatura de depozitare. Produsul este conform cu categoria de supratensiune de clasa I conform IEC 60536, precum și cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4 și JIS C8201-1. Produsul are o rezistență la impact de IK06 conform IEC 50102, o rezistență la vibrații de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn și 50 gn pentru diferite durate conform IEC 60068-2-27. Aceste caracteristici asigură împreună o durată lungă de viață a produsului și o funcționare fiabilă chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB4 - ZB4BV033 - cap metalic pentru semafor, Ø22, pentru semafor LED, verde date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al piesei: Cap de semafor
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Vânzare în cantități indivizibile: 1
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Culoarea capacului/comutatorului sau a lentilei: Verde
Informații suplimentare privind comutatorul: Cu lentilă netedă
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Codul configurației electrice: P1 montare pe panou frontal cu LED integrat
P2 montare pe panou frontal cu LED integrat și transformator
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-5
UL 508
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o jumătate de undă sinusoidală de accelerație conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru o jumătate de undă sinusoidală de accelerație conform IEC 60068-2-27
Informații privind montarea și asamblarea
Grosime minimă a plăcii de circuit: 1,6 mm / 0,06 inchi
Diametrul decupajului: 22,4 mm ± 0,1 / 0,88 inchi ± 0,004
Orientarea corpului/colierului de fixare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b)
Cuplul de strângere al șuruburilor ZBZ 006: 0,6 N.m (5,3 lbf.in) max.
