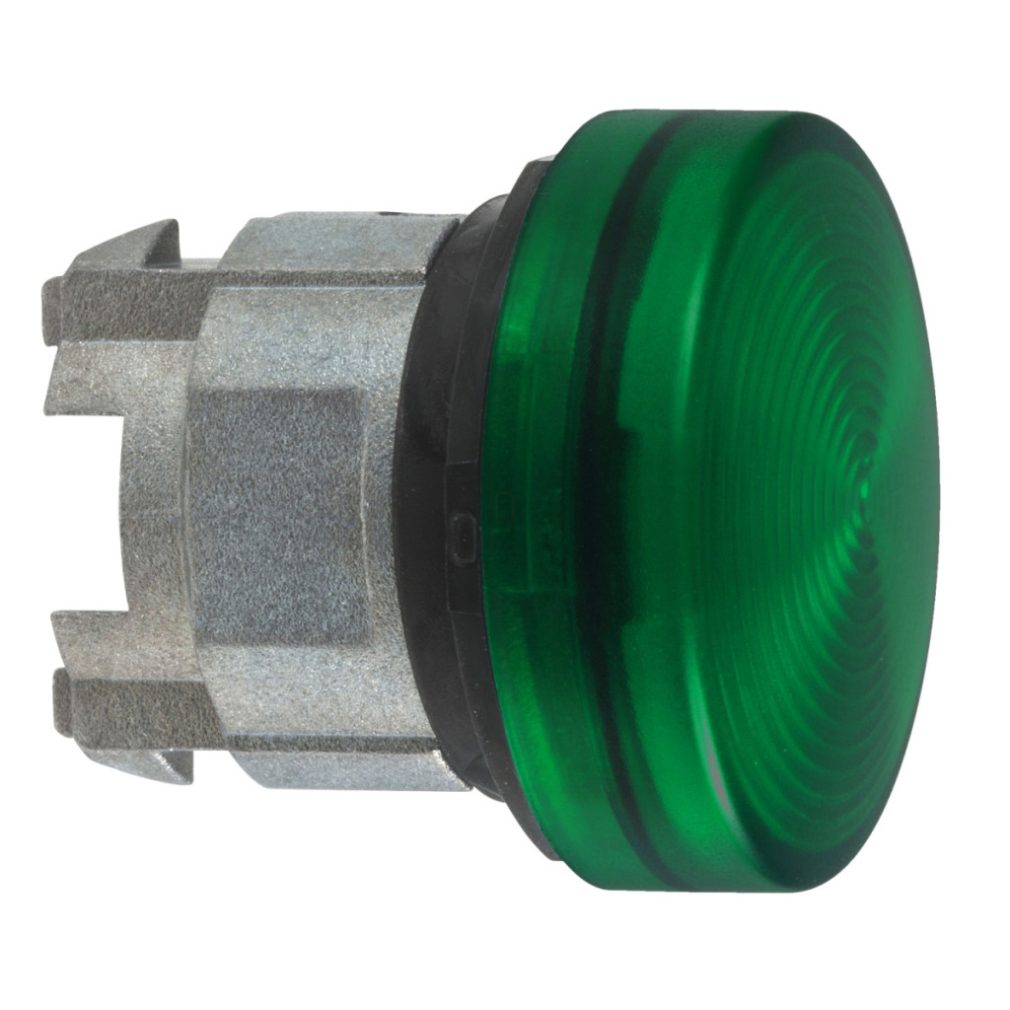

Capul indicator luminos Schneider Electric Harmony XB4 seria ZB4BV03S este un accesoriu fiabil pentru aplicații industriale profesionale. Acest cap de lampă indicatoare verde, cu un diametru de 22 mm și lentilă canelată, este utilizat în principal pentru indicarea stării pe panouri de control industriale, mașini și echipamente și este ideal pentru utilizarea în sectoarele ingineriei mecanice, automatizării și liniilor de producție. Produsul are un soclu BA9s, compatibil cu becurile standard BA9s. Capul lămpii de semnalizare este fabricat dintr-un cadru metalic cromat, care nu numai că conferă produsului un aspect estetic, dar asigură și durabilitatea acestuia. Unitatea de semnalizare standard, de formă rotundă, este deosebit de potrivită pentru utilizarea în medii cu iluminare ambientală puternică, deoarece lentila canelată optimizează vizibilitatea luminii chiar și în condiții de iluminare puternică din spate. Modelul ZB4BV03S are parametri tehnici remarcabili, care îl fac potrivit pentru utilizare chiar și în cele mai dure condiții industriale. Clasele de protecție IP66, IP67, IP69 și IP69K asigură protecție împotriva prafului și umezelii, precum și rezistență la spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Clasa de rezistență la impact IK06 garantează rezistența la impactul mecanic în conformitate cu IEC 50102. Capul indicatorului luminos poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +55 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. În ceea ce privește dimensiunile, CAD are o lățime și o înălțime totală de 29 mm și o adâncime de 31 mm. Diametrul de montare este de 22 mm, ceea ce respectă standardele industriale, facilitând integrarea în majoritatea panourilor de control. Codul de asamblare electrică P3 indică montarea frontală cu o priză BA9s, în timp ce codul P4 indică montarea frontală cu o priză BA9s și transformator. ZB4BV03S are o rezistență la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, Rezistența la șocuri este de 30 gn (durată=18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27 și de 50 gn (durată=11 ms) pentru accelerație cu semiondă sinusoidală conform aceluiași standard. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508 și JIS C8201-1, asigurând utilizarea la nivel global.
Specificații tehnice Harmony XB4 ZB4BV03S
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de lampă de semnalizare
Compatibilitate: BA 9s
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă
Culoarea lentilei: Verde
Tipul lentilei: Canelată
Caracteristici de mediu: Lumina ambientală puternică
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod de asamblare electrică: P3 pentru montare frontală cu BA 9s
P4 pentru montare frontală cu BA 9s și transformator
Aspectul dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...55 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Rezistență mecanică
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată=11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde
IEC 60947-5-5
IEC 60947-5-4
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
UL 508
JIS C8201-1
