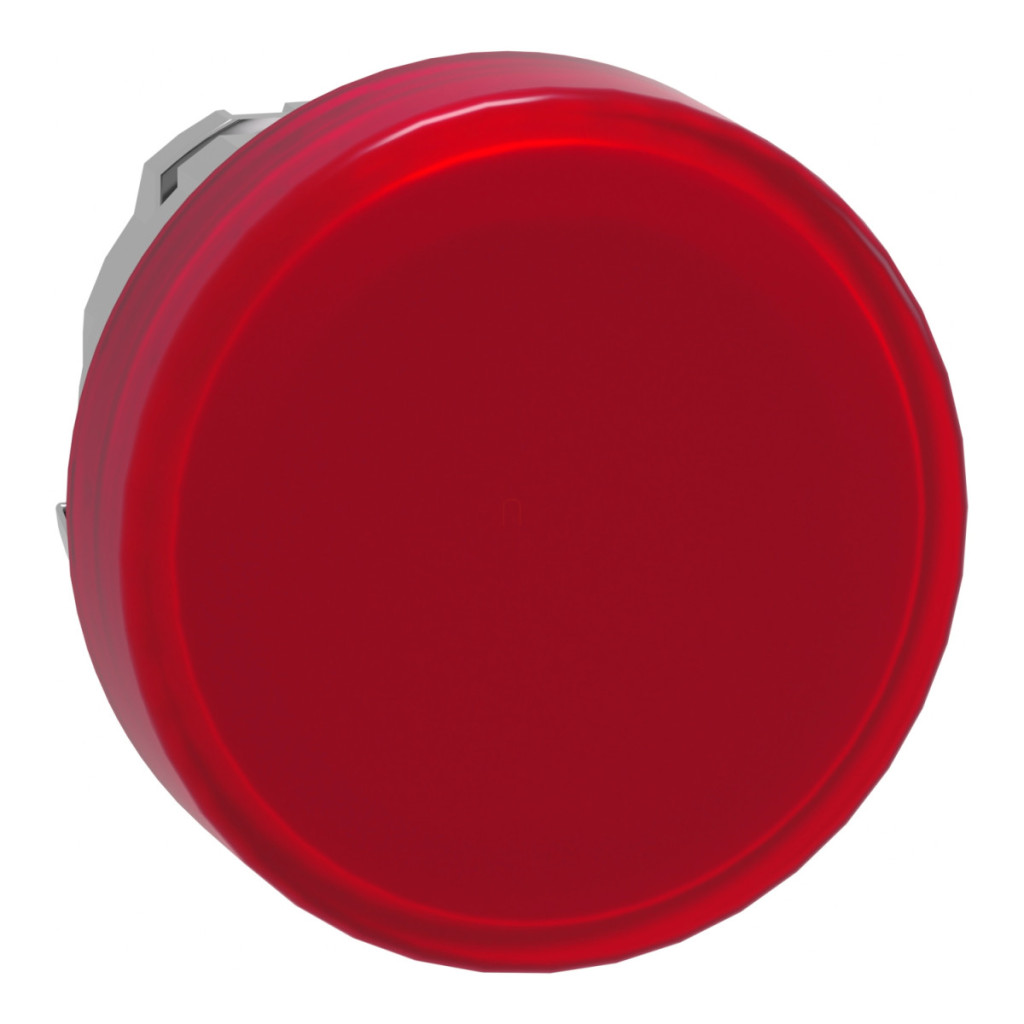

Capul indicator luminos Schneider Electric Harmony XB4 seria ZB4BV043 este un produs de înaltă calitate conceput pentru aplicații industriale profesionale, oferind fiabilitate și durabilitate remarcabile în medii industriale. Acest cap de lampă din metal cromat roșu se potrivește într-un orificiu de montare standard de 22 mm și este compatibil cu unitățile LED universale. Capul de lampă de semnalizare ZB4BV043 este o componentă esențială a sistemelor de control industrial în care feedback-ul vizual este crucial. Produsul are o lentilă netedă și simplă, care oferă vizibilitate optimă din toate direcțiile. Designul său este atât funcțional, cât și estetic, ceea ce îl face alegerea perfectă atât pentru aplicații industriale, cât și comerciale. Poate fi combinat cu ușurință cu alte elemente din seria Harmony XB4 pentru a construi sisteme complete de semnalizare. Capul lămpii de semnalizare Schneider Electric Harmony XB4 ZB4BV043 are parametri tehnici remarcabili. Produsul are un grad de protecție IP extrem de ridicat: IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și a apei, chiar și împotriva spălării cu presiune înaltă (până la 7000000 Pa la 55 °C). De asemenea, este conform cu cerințele NEMA 13 și NEMA 4X. Rezistența sa la impact este IK06 conform standardului IEC 50102. Aceste caracteristici îl fac deosebit de potrivit pentru utilizarea în medii industriale dure. Alte specificații tehnice demne de menționat includ faptul că produsul poate fi utilizat și depozitat la temperaturi cuprinse între -40 și +70 °C, ceea ce oferă o flexibilitate excepțională în ceea ce privește locul de instalare. Dispozitivul are o rezistență excelentă la vibrații (5 gn în intervalul 2-500 Hz conform IEC 60068-2-6) și o rezistență remarcabilă la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms cu accelerație semiondă sinusoidală conform IEC 60068-2-27). Produsul aparține clasei de supratensiune I conform IEC 60536. Este conform cu numeroase standarde internaționale, printre care: IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1 și JIS C8201-1. Capul lămpii indicatoare Schneider Electric ZB4BV043 este ușor de instalat. Produsul poate fi utilizat cu două coduri de compoziție electrică: P1 (montare pe panoul frontal cu LED integrat) sau P2 (montare pe panoul frontal cu LED integrat și transformator). Dimensiunea exactă a orificiului necesar pentru instalare este de 22,5 mm (recomandată) sau 22,3 mm (+0,4 mm). Conform dimensiunilor CAD, produsul are o lățime de 29 mm și o adâncime de 30 mm. În timpul instalării, trebuie să se țină cont de faptul că toleranța cumulativă admisibilă pentru panouri și plăci de circuite imprimate nu trebuie să depășească 0,3 mm. Cele mai importante dimensiuni mecanice ale produsului includ materialul cadrului (metal cromat), diametrul de montare (22 mm) și forma capului indicatorului (rotund). Instrucțiunile detaliate de instalare includ grosimea minimă a plăcii de circuit (1,6 mm) și cuplul de strângere recomandat pentru șuruburile ZBZ 006 (maximum 0,6 Nm).
Specificații tehnice ZB4BV043
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap indicator luminos
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoare capac/actuator sau lentilă: Roșu
Informații suplimentare despre actuator: Cu lentilă netedă
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod de asamblare electrică: P1 montare pe panoul frontal cu LED integrat
P2 montare pe panoul frontal cu LED integrat și transformator
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-1
JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Specificații de instalare
Grosime minimă a plăcii de circuit: 1,6 mm
Diametru decupaj: 22,4 mm ± 0,1
Orientare carcasă/inel de fixare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b)
Cuplu de strângere șurub ZBZ 006: maximum 0,6 N.m
