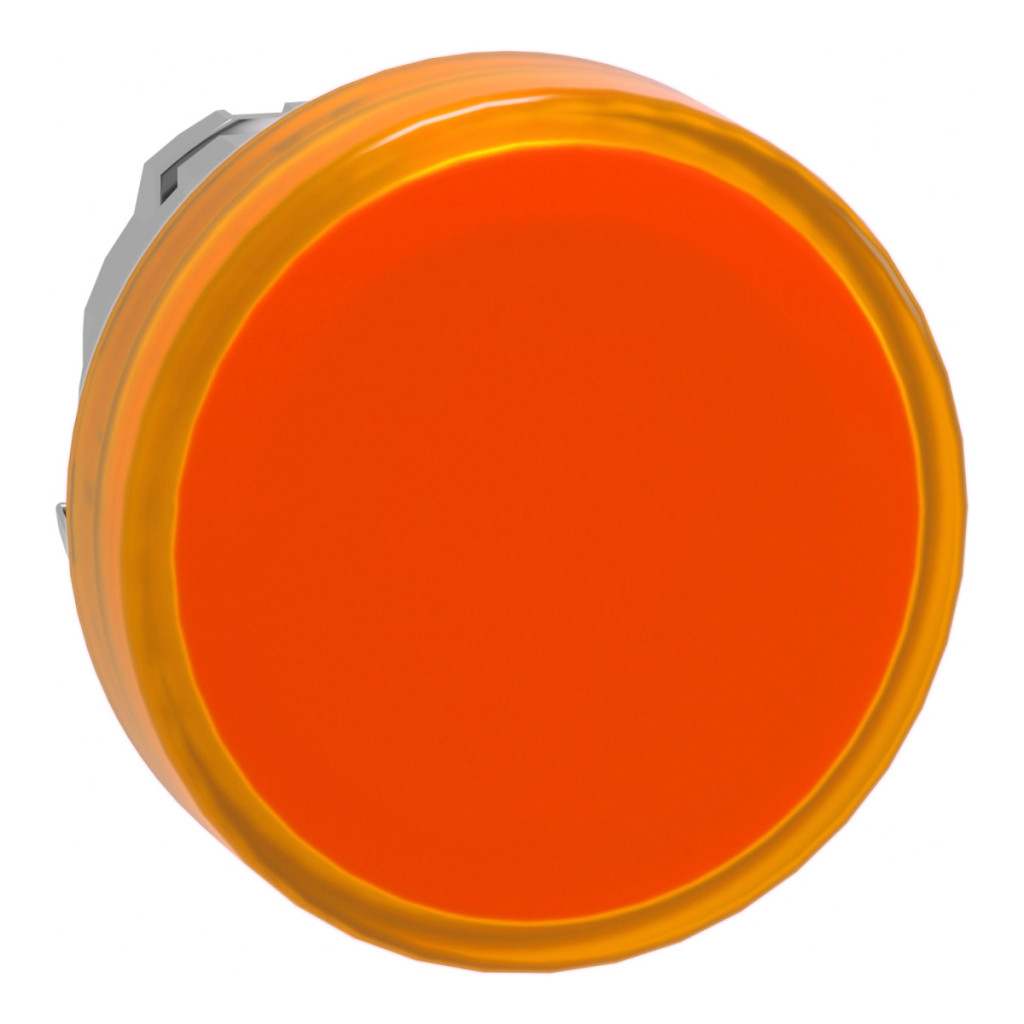

ZB4BV053 din seria Harmony XB4 de la Schneider Electric este un indicator luminos de înaltă calitate, conceput pentru feedback vizual în sisteme de automatizare industrială, panouri de control și mașini. Capul de culoare portocalie, cu cadru metalic cromat și diametru de 22 mm, asigură un aspect profesional și durabilitate chiar și în cele mai exigente medii industriale. Capul indicatorului luminos ZB4BV053 este compatibil cu blocurile LED universale Schneider Electric, ceea ce îl face flexibil pentru utilizare în diverse sarcini de control și semnalizare. Produsul are o lentilă netedă care asigură luminozitate și vizibilitate adecvate. Unitatea principală are un design rotund care respectă standardele industriale și așteptările moderne în materie de design. Culoarea portocalie este utilizată de obicei pentru a indica condiții de avertizare sau intermediare în procesele industriale, ajutând operatorii să ia decizii rapide și precise. Capul lămpii de semnalizare ZB4BV053 este foarte rezistent la influențele mediului, fapt confirmat de clasele de protecție IP66, IP67, IP69 și IP69K. Acest lucru înseamnă că este complet rezistent la praf și apă, precum și la spălarea cu presiune înaltă și curățarea la temperaturi ridicate, ceea ce este deosebit de important în industrii precum cea alimentară și farmaceutică. Alte caracteristici de protecție ale produsului includ protecția mecanică IK06, care asigură rezistența la impacturi externe. ZB4BV053 poate funcționa într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce îl face fiabil chiar și în medii extreme. În ceea ce privește specificațiile tehnice, dimensiunile CAD ale produsului sunt de 29 mm lățime, 29 mm înălțime și 30 mm adâncime. Unitatea principală este de tip standard, cu o placă frontală din metal cromat, care asigură o durată lungă de viață și un aspect profesional. ZB4BV053 poate rezista la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Codurile de compoziție electrică sunt P1 (montare pe panoul frontal, LED integrat) și P2 (montare pe panoul frontal, LED integrat și transformator). Produsul este conform cu o gamă largă de standarde, inclusiv IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508 și JIS C8201-1. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BV053 - cap de indicator luminos metalic, Ø22, pentru lampă indicatoare LED, portocaliu Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap lampă indicatoare
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă Culoarea capacului/actuatorului sau lentilei: Portocaliu Informații suplimentare despre actuator: Cu lentilă netedă
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: P1 pentru montare pe panou frontal cu LED integrat
P2 pentru montare pe panou frontal cu LED integrat și transformator
Descrierea dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C Temperatura aerului ambiant pentru funcționare: -40 până la 70 °C Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde Conform cu următoarele standarde: IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, JIS C8201-1
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
