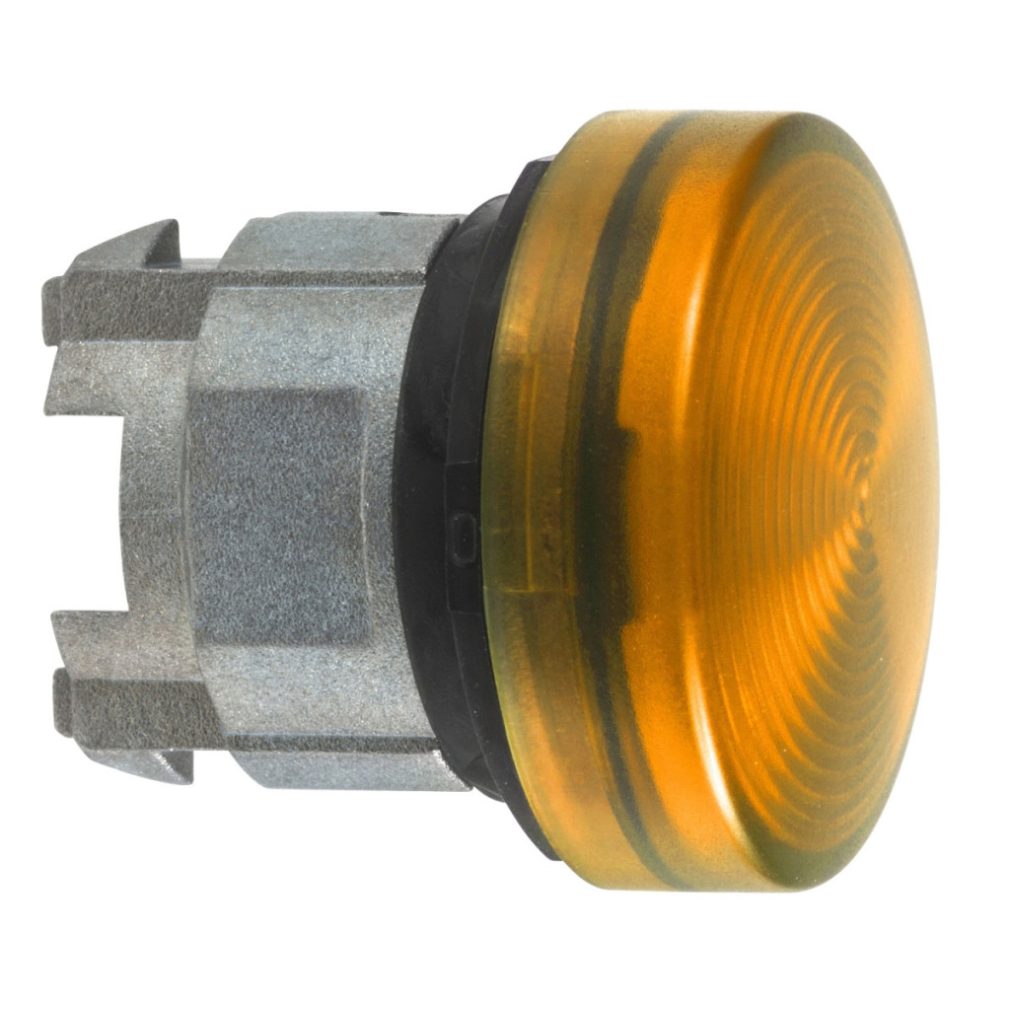

Schneider Electric Harmony XB4 ZB4BV05S este un indicator luminos portocaliu de înaltă calitate, conceput pentru utilizare în medii industriale și panouri de control. Acest indicator luminos cu diametrul de 22 mm are o lentilă striată care oferă o vizibilitate îmbunătățită chiar și în condiții de iluminare ambientală puternică, fiind astfel alegerea ideală pentru aplicații în care semnalele vizuale sunt esențiale. ZB4BV05S face parte din populara serie Harmony XB4 de la Schneider Electric, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Produsul este compatibil cu becurile BA9s și are un grad de protecție remarcabil: este proiectat pentru a îndeplini standardele IP66, IP67, IP69 și IP69K, oferind o protecție excepțională împotriva prafului, apei și spălării cu presiune înaltă. Acest cap de lampă de semnalizare poate rezista la o presiune de până la 7.000.000 Pa la 55 °C, spălare cu presiune ridicată de la o distanță de 0,1 m, ceea ce este deosebit de util în medii industriale unde este necesară curățarea regulată. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar asigură și o durată lungă de viață. ZB4BV05S este un tip de cap standard cu o unitate de indicare rotundă care se potrivește perfect cu celelalte elemente ale familiei de produse Harmony XB4. În ceea ce privește dimensiunile, lățimea totală conform CAD este de 29 mm, înălțimea este de 29 mm, iar adâncimea este de 30 mm, ceea ce permite un design compact pe panourile de control. Capul lămpii indicatoare ZB4BV05S poate funcționa într-un interval de temperatură extrem de larg: între -40 și +55 °C, iar temperatura de depozitare este între -40 și +70 °C. Are protecție mecanică IK06 în conformitate cu IEC 50102 și o rezistență excelentă la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6. Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație semisinusoidală, în conformitate cu IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Este clasificat ca Clasa I pentru protecție la supratensiune conform IEC 60536. Codurile de asamblare electrică sunt: P3 pentru montare frontală cu BA 9s și P4 pentru montare frontală cu BA 9s și transformator. Această lampă indicatoare este vândută în principiu ca componentă de bază și oferă diverse opțiuni de montare, inclusiv conectarea cu blocuri terminale cu șurub sau conectori plug-in, conectarea la o placă de circuit imprimat și conectori Faston.
Schneider Electric Harmony XB4 - ZB4BV05S - cap de lampă indicatoare portocaliu Ø22 cu capac canelat BA9 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de lampă de semnalizare
Compatibilitatea produsului: BA 9s
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoare capac/actuator sau lentilă: Portocaliu
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Iluminare ambientală puternică
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: P3 montare frontală cu BA 9s, P4 montare frontală cu BA 9s și transformator
Prezentare dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C
Temperatura aerului ambiant pentru funcționare: -40…55 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde
UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14, JIS C8201-1
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
