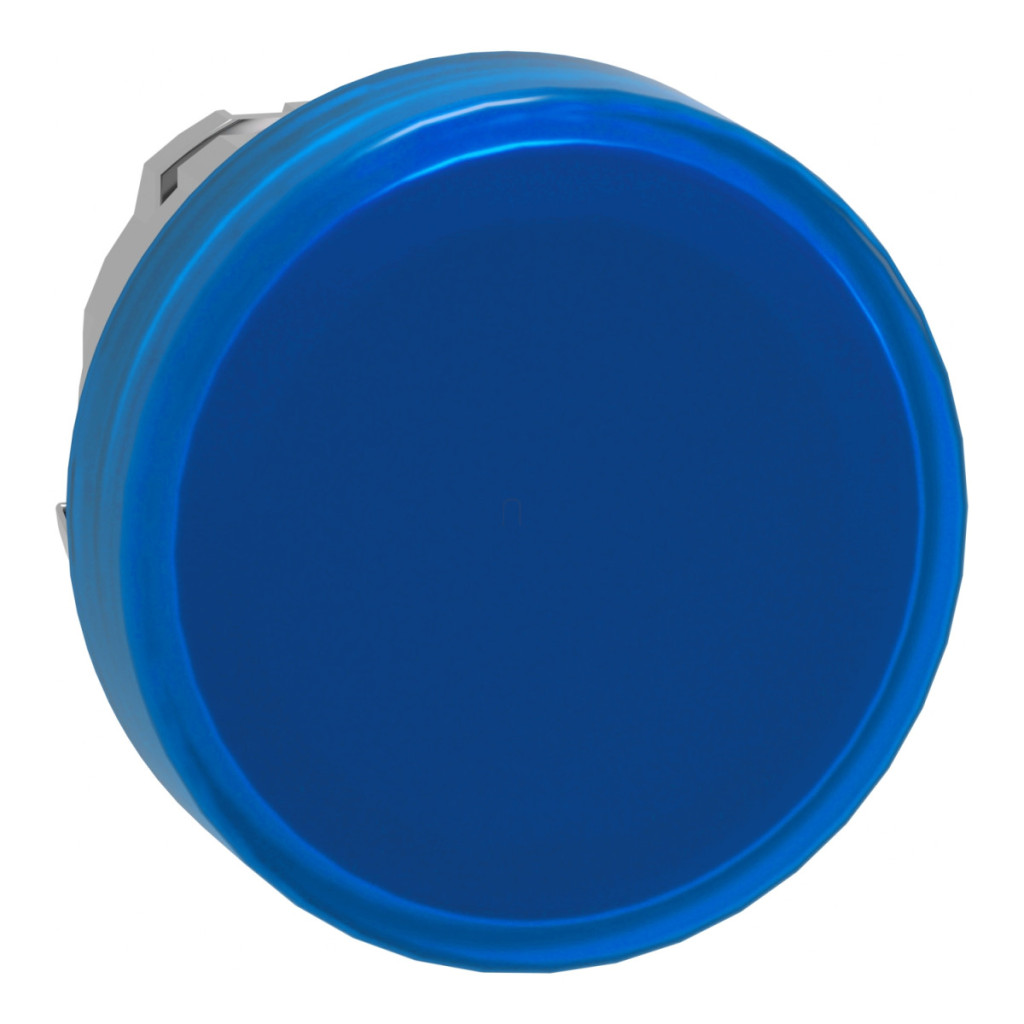

Capul indicator luminos Schneider Electric Harmony XB4 seria ZB4BV063 este o componentă de control industrial de calitate superioară, concepută special pentru indicatoarele luminoase cu LED. Acest accesoriu de culoare albastră, cu diametrul de 22 mm, este alegerea perfectă pentru instalarea în panouri de control unde feedback-ul vizual rapid și funcționarea fiabilă sunt importante. Capul lămpii de semnalizare ZB4BV063 este fabricat din metal cromat, ceea ce nu numai că îi conferă un aspect estetic, dar face și produsul extrem de durabil. Suprafața albastră din spatele lentilei transparente și netede asigură o transmisie optimă a luminii, astfel încât sursa de lumină LED oferă un semnal clar vizibil chiar și în condiții de iluminare ambientală puternică. Produsul este compatibil cu blocurile LED universale, ceea ce îl face flexibil pentru utilizarea în diverse sisteme de control. Capul lămpii de semnalizare ZB4BV063 oferă o protecție excepțională împotriva influențelor mediului. Clasele de protecție IP66, IP67, IP69 și IP69K asigură că produsul este complet rezistent la praf, apă și spălare cu presiune înaltă, chiar și la presiuni de până la 7000000 Pa cu un jet de apă la 55 °C. Acest lucru este deosebit de avantajos în mediile industriale în care echipamentele necesită curățare regulată. Designul, care respectă standardele NEMA 13 și NEMA 4X, este o dovadă suplimentară a protecției excelente a produsului. Capul lămpii de semnalizare funcționează în mod fiabil într-un interval larg de temperaturi, de la -40 la +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții extreme. Capul lămpii indicatoare ZB4BV063 este extrem de versatil în ceea ce privește opțiunile de montare. Diametrul standard de montare de 22 mm asigură instalarea ușoară în majoritatea panourilor de control. Dimensiunile CAD - lățime 29 mm, înălțime 29 mm și adâncime 30 mm - permit o planificare precisă. Produsul poate fi utilizat în diverse configurații electrice: cu LED integrat pentru montare pe panoul frontal cu codul P1 sau cu LED integrat și transformator pentru montare pe panoul frontal cu codul P2. Ghidul de instalare oferă informații detaliate despre montarea pe o placă de circuit imprimat, dimensiunile decupajului panoului și punctele de montare, asigurând o instalare fără probleme. Elementul de bază poate fi combinat cu ușurință cu blocuri LED compatibile pentru a forma o lampă de semnalizare completă. Capul lămpii de semnalizare ZB4BV063 are, de asemenea, o rezistență mecanică remarcabilă. Rezistența la vibrații de 5 gn în conformitate cu IEC 60068-2-6 și rezistența la șocuri de 30 gn (durată de 18 ms) sau rezistență la impact de 50 gn (durată de 11 ms) în conformitate cu IEC 60068-2-27, asigurând că produsul rămâne operațional chiar și în cele mai dure condiții industriale. Produsul este, de asemenea, conform cu clasificarea de rezistență la impact IK06 în conformitate cu IEC 50102, o dovadă suplimentară a designului său robust. Capul indicatorului luminos Schneider Electric Harmony XB4 ZB4BV063 este conform cu numeroase standarde, inclusiv JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5 și JIS C8201-1, fiind astfel adecvat pentru utilizarea în diverse sisteme industriale din întreaga lume.
Schneider Electric Harmony XB4 - ZB4BV063 - cap de lampă indicatoare metalic, Ø22, pentru lampă indicatoare LED, albastră Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap lampă indicatoare
Compatibilitate produs: LED universal
Denumire scurtă dispozitiv: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoarea capacului/actuatorului sau lentilei: Albastru
Informații suplimentare despre actuator: Cu lentilă netedă
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: P1 cu LED integrat montat frontal
P2 cu LED integrat montat frontal și transformator
Aspect dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde JIS C8201-5-1 UL 508 IEC 60947-1p>
CSA C22.2 Nr. 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
JIS C8201-1
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
