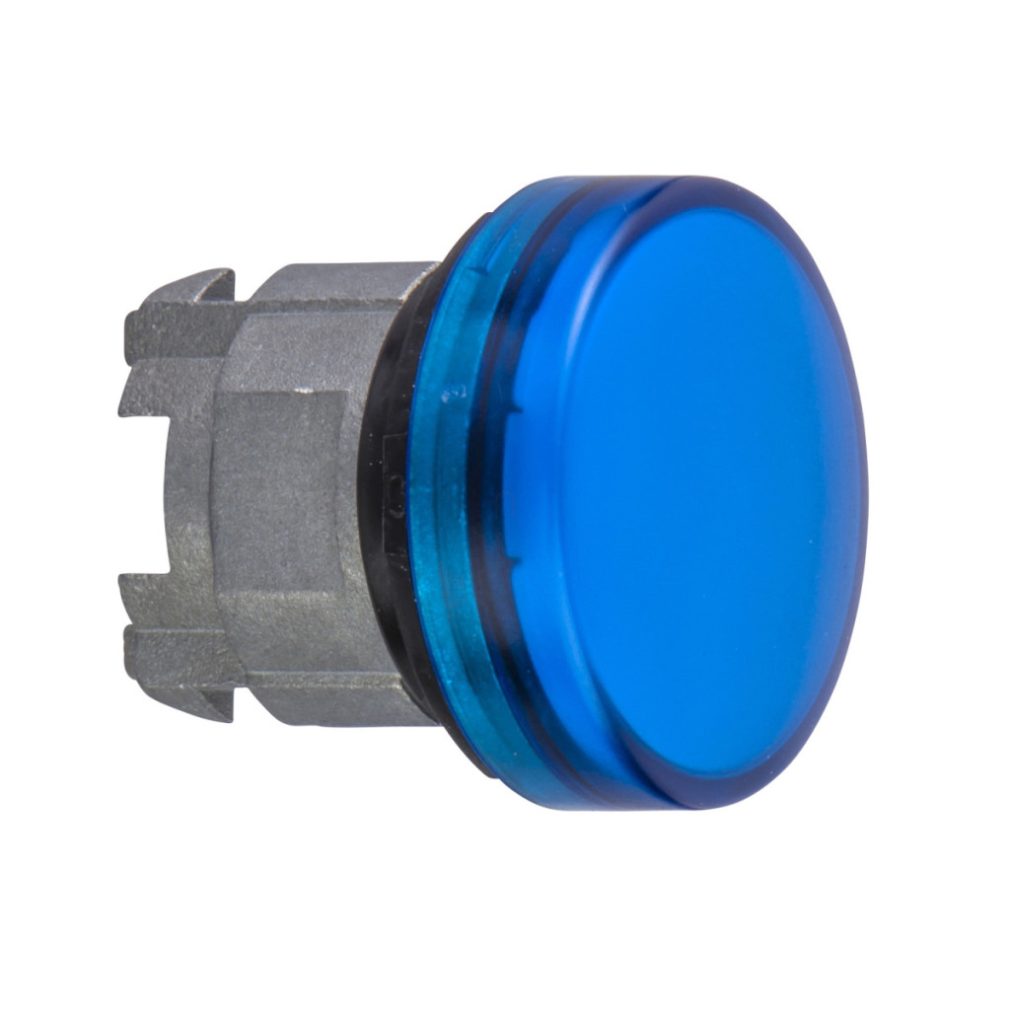

Capul lămpii indicatoare albastre ZB4BV06S din seria Harmony XB4 de la Schneider Electric este un element de control industrial extrem de versatil și fiabil, fiind alegerea perfectă pentru locații cu niveluri ridicate de lumină ambientală. Acest cap de lampă indicatoare circular standard, cu un diametru de 22 mm, are o lentilă albastră nervurată, care asigură o vizibilitate excelentă chiar și în condiții de lumină ambientală puternică, fiind ideal pentru utilizarea în medii industriale. Capul lămpii indicatoare ZB4BV06S este compatibil cu becurile de tip BA 9s și, ca parte a familiei de produse Harmony XB4, se încadrează în gama larg recunoscută de elemente de control industrial de la Schneider Electric. Acesta servește ca o componentă de bază care poate fi utilizată în diverse configurații. ZB4BV06S poate fi montat frontal și utilizat în două configurații electrice diferite: cu codul P3 pentru montare frontală cu un bec BA 9s sau cu codul P4 pentru montare frontală cu un bec BA 9s și transformator. Produsul are caracteristici de protecție remarcabile, inclusiv protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Aceste caracteristici asigură că capul lămpii de semnalizare este complet rezistent la praf, apă și spălare la presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Rezistența la impact IK06 în conformitate cu IEC 50102 oferă protecție suplimentară împotriva impactului mecanic. Acest membru al seriei Harmony XB4 se mândrește cu o durabilitate excepțională, care se reflectă și în rezistența sa excelentă la vibrații și impact - Rezistență la vibrații de 5 gn în intervalul 2-500 Hz conform IEC 60068-2-6 și rezistență la impact de 30 gn (18 ms) și 50 gn (11 ms) la accelerație cu semiondă sinusoidală conform IEC 60068-2-27. Capul ZB4BV06S are un cadru metalic cromat, care nu numai că arată bine, dar asigură și o durată lungă de viață. Dimensiunile CAD ale produsului sunt 29 mm lățime, 29 mm înălțime și 31 mm adâncime, astfel încât designul său compact permite o instalare flexibilă. Pentru o potrivire perfectă, se recomandă un diametru de 22,5 mm pentru decupajul panoului. Instalarea ușoară a produsului este susținută de diverse opțiuni de montare, inclusiv terminale cu șurub, conectori plug-in sau montare pe o placă de circuit imprimat, precum și conectarea cu conectori Faston. Produsul a fost tratat cu protecție TH (termoplastică), care îi sporește durabilitatea în diverse condiții de mediu.
Schneider Electric Harmony XB4 - ZB4BV06S - cap de lampă indicatoare albastră Ø22 cu capac canelat BA9 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap de lampă indicatoare
Compatibilitate produs: BA 9s
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Vândut în cantități indivizibile: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Culoare capac/actuator sau lentilă: Albastră
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Mediu cu lumină ambientală puternică
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Cod compoziție electrică: P3 pentru montare pe panou frontal cu BA 9s
P4 pentru montare pe panou frontal cu BA 9s și transformator
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C
Temperatura aerului ambiant pentru funcționare: -40 până la 55 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 50102 Standarde EN/IEC 60947-5-4p>
EN/IEC 60947-5-1
EN/IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 Nr. 14
EN/IEC 60947-1
UL 508
JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
