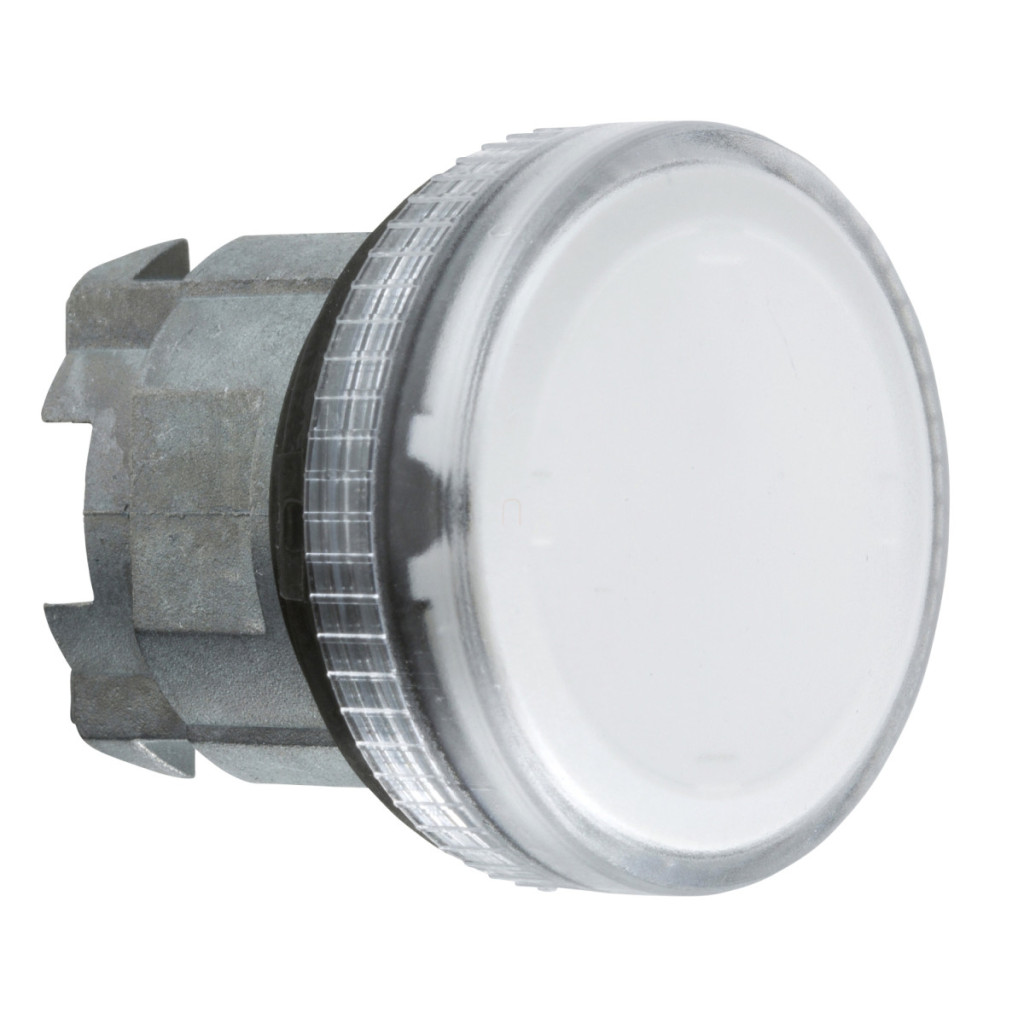

Capul lămpii indicatoare ZB4BV07S din gama Harmony XB4 de la Schneider Electric este un element de control industrial profesional conceput special pentru medii în care sunt necesare vizibilitate și durabilitate excelente. Datorită lentilei sale canelate, acest cap de indicator luminos cristalin de Ø22 mm este foarte vizibil chiar și în condiții de iluminare ambientală puternică, ceea ce este deosebit de important în medii industriale, panouri de control sau panouri de mașini. ZB4BV07S este un cap de lampă indicatoare standard din gama de produse Harmony XB4, compatibil cu becuri de tip BA 9s. Produsul are un cadru metalic cromat, care nu numai că asigură un aspect estetic, dar îl face și rezistent la condiții industriale dure. Capul lămpii indicatoare ZB4BV07S este un element de control de bază care poate fi instalat cu montare frontală și poate fi utilizat cu coduri de comutare electrică P3 sau P4, în acest din urmă caz fiind completat cu un transformator. Produsul are parametri tehnici remarcabili care asigură o funcționare fiabilă chiar și în condiții extreme. ZB4BV07S are un grad de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este conform cu cerințele NEMA 13 și NEMA 4X. Intervalul său de temperatură de funcționare este între -40 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul poate rezista la spălări cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Are un grad de rezistență la impact de IK06 conform IEC 50102 și o rezistență excelentă la vibrații (5 gn, f=2-500 Hz conform IEC 60068-2-6) și rezistență la impact (30 gn până la 18 ms sau 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27). Dimensiunile capului lămpii indicatoare ZB4BV07S au fost proiectate cu precizie pentru o instalare ușoară. Lățimea și înălțimea totală ale produsului conform CAD sunt ambele de 29 mm, în timp ce adâncimea este de 31 mm. Diametrul de montare este de 22 mm, iar pentru decupajul panoului se recomandă un diametru de 22,5 mm (cu o toleranță de 22,3 mm +0,4 mm). La montarea pe un panou sau suport, este important să se respecte distanțele minime: orizontal cel puțin 40 mm (sau 45 mm pentru conectorii Faston) și vertical cel puțin 30 mm (sau 32 mm pentru conectorii Faston). Capul lămpii indicatoare ZB4BV07S poate fi utilizat cu diverse metode de conectare: bloc terminal cu șurub, conectori plug-in, montat pe o placă de circuit imprimat sau cu conectori Faston.
Schneider Electric Harmony XB4 - ZB4BV07S - cap de lampă indicatoare transparentă Ø22 cu capac nervurat BA9 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de lampă de semnalizare
Compatibilitatea produsului: BA 9s
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă
Culoare: Transparentă
Tip lentilă: Canelată
Caracteristici de mediu: Lumina ambientală puternică
Dimensiuni și montare
Lățime totală conform CAD: 29 mm
Înălțime totală conform CAD: 29 mm
Adâncime totală conform CAD: 31 mm
Dimensiune recomandată pentru decupajul panoului: Ø 22,5 mm (Ø 22,3 mm + toleranță de 0,4 mm)
Distanțe minime: 40 mm pe orizontală, 30 mm pe verticală
Metode de conectare: Terminal cu șurub, conector plug-in, placă de circuit imprimat, conector Faston
Caracteristici electrice
Cod compoziție electrică: P3 pentru montare frontală cu BA 9s, P4 pentru montare frontală cu BA 9s și transformator
Categorie de supratensiune: Clasa I, conform IEC 60536
Caracteristici mecanice
Grad de protecție: IP66, IP67, IP69, IP69K conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK06 conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40…70 °C
Temperatura de funcționare a aerului ambiant: -40…55 °C
Standarde și conformitate
JIS C8201-5-1, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-5-5, JIS C8201-1
