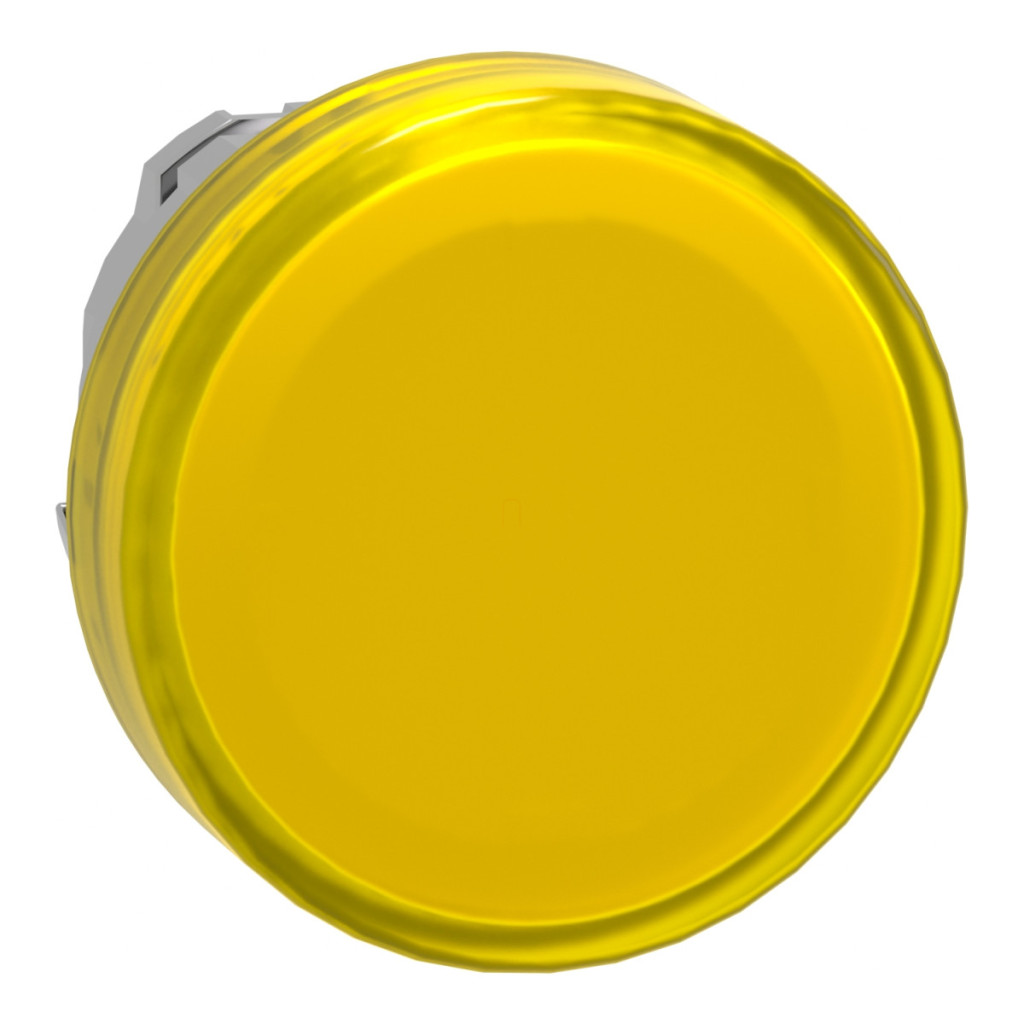

Capul indicator luminos Schneider Electric Harmony XB4 seria ZB4BV083 este un element de control industrial de calitate excepțională, cu un design deosebit de durabil și fiabil. Acest element de control galben, cu diametrul de 22 mm, este alegerea ideală pentru aplicații în care feedback-ul vizual clar este important. Designul metalic cromat nu numai că oferă un aspect estetic, dar garantează și o durabilitate excepțională chiar și în cele mai dure medii industriale. Capul indicatorului luminos ZB4BV083 are o lentilă galbenă netedă, care oferă vizibilitate optimă într-o varietate de condiții de iluminare. Compatibilitatea sa universală cu LED-urile vă permite să îl utilizați cu blocurile LED universale Schneider Electric, ceea ce îl face flexibil pentru utilizarea într-o varietate de panouri de control și echipamente industriale. Produsul este o componentă de bază care necesită achiziționarea unei unități de iluminare LED adecvate pentru funcționarea dorită. Capul lămpii indicatoare are caracteristici de protecție remarcabile. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, este rezistent la praf, apă și spălare la presiune înaltă, ceea ce poate însemna o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței remarcabile a produsului la diverse influențe ambientale. Clasa de rezistență la impact IK06 asigură că indicatorul luminos rămâne funcțional chiar și atunci când este supus unui impact mecanic. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul lămpii de semnalizare ZB4BV083 poate fi utilizat cu o varietate de configurații electrice: în configurația P1 cu montare frontală și LED integrat sau în configurația P2 cu montare frontală, LED integrat și transformator. Dimensiunile sale precise – 29 mm lățime, 29 mm înălțime și 30 mm adâncime – permit instalarea precisă în panouri de control standard. Produsul a fost proiectat și testat în conformitate cu diverse standarde internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1, ceea ce îl face potrivit pentru utilizarea în medii industriale din întreaga lume. Indicatorul luminos are, de asemenea, o rezistență excelentă la vibrații: poate rezista la vibrații de 5 gn (f= 2…500 Hz) în conformitate cu standardul IEC 60068-2-6, precum și la impacturi de 30 gn și 50 gn, ceea ce sporește și mai mult fiabilitatea produsului chiar și în condiții de funcționare dificile.
Schneider Electric Harmony XB4 - ZB4BV083 - cap de lampă indicatoare metalic, Ø22, pentru lampă indicatoare LED, galben date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de lampă de semnalizare
Cod produs: ZB4BV083
Compatibilitate produs: LED universal
Denumire scurtă a dispozitivului: ZB4
Caracteristici culoare: Culoare galbenă, lentilă netedă
Caracteristici mecanice
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Lățime totală: 29 mm
Înălțime totală: 29 mm
Adâncime totală: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici electrice
Cod compoziție electrică: P1 cu montare frontală și LED integrat
P2 cu montare frontală, LED integrat și transformator
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Clasele de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Specificații de montare
Toleranțe generale pentru panouri și plăci cu circuite imprimate: Toleranța cumulată nu trebuie să depășească 0,3 mm: T1 + T2 = max. 0,3 mm
Grosimea minimă a plăcii cu circuite imprimate: 1,6 mm. Diametru decupaj: 22,4 mm ± 0,1. Orientarea corpului/colierului de montare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b). Cuplu de strângere șurub ZBZ 006: max. 0,6 N.m. Rezistență la vibrații și rezistență la impact: Rezistență la vibrații: 5 gn (f= 2...500 Hz). max. 0,6 N.m Rezistență la vibrații și rezistență la impact Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
