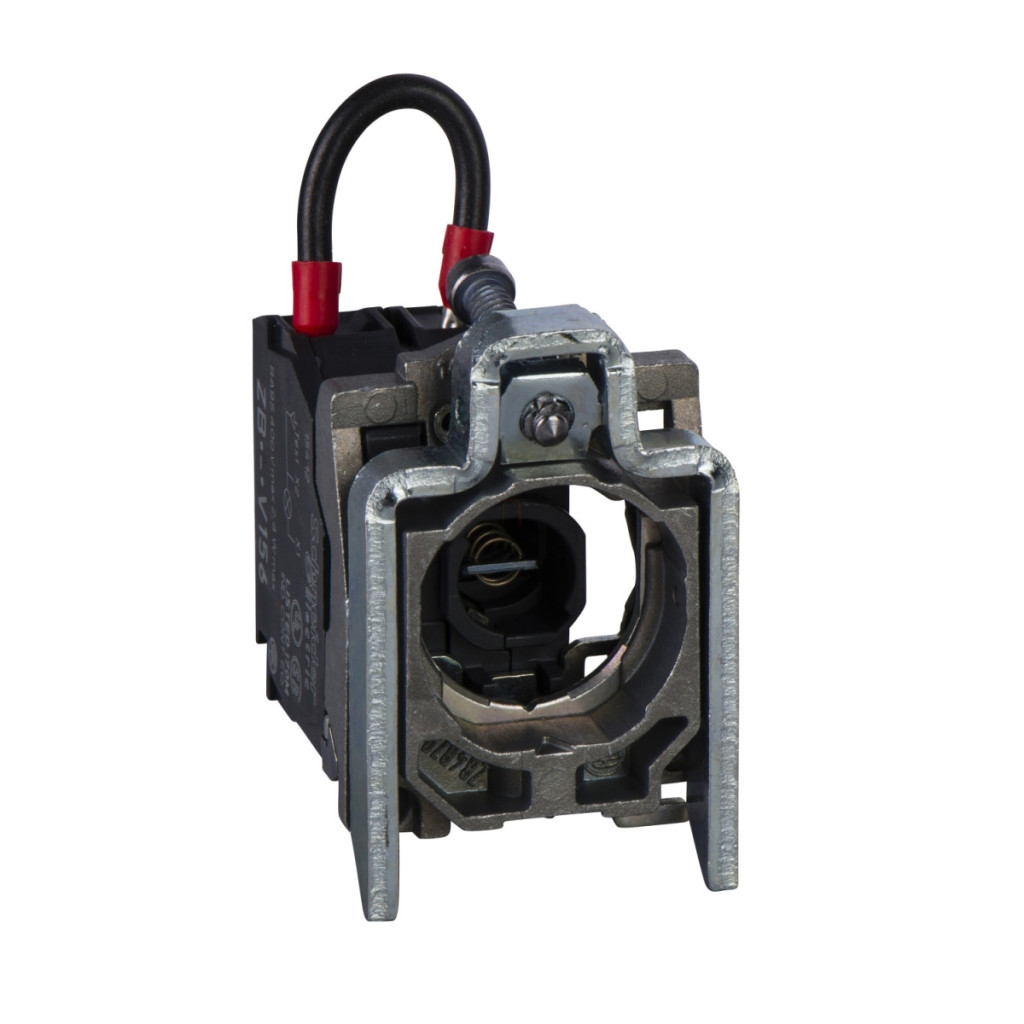

Blocul de indicatoare luminoase Schneider Electric Harmony XB4 - ZB4BV156 este o alegere excelentă pentru proiectarea panourilor de control utilizate în medii industriale. Acest ansamblu complet de blocuri de indicatoare luminoase are un colier de montare din Zamak pentru o utilizare de lungă durată. Produsul face parte din populara familie de produse Harmony XB4, recunoscută la nivel mondial pentru soluțiile sale de control industrial. Blocul de indicatoare luminoase ZB4BV156 are un soclu pentru bec BA9s, care permite utilizarea becurilor standard BA9s (becul nu este inclus). Alimentarea cu energie electrică este directă, cu un consum de energie mai mic de 2,4 W și o tensiune nominală de alimentare de până la 250 V. Conexiunea electrică se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau a cablurilor cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără capete de cablu. Produsul oferă un semnal luminos constant, fiind ideal pentru indicarea stării. Dimensiunile blocului luminos de semnalizare ZB4BV156 sunt optime pentru panourile de control compacte: lățimea totală este de 30 mm, înălțimea este de 47 mm și adâncimea este de 37 mm. Bornele cu șurub au o dispunere a bornelor conformă cu standardul ISO n°1 (X1-X2)PL. Cuplul de strângere al șuruburilor trebuie să fie între 0,8 și 1,2 Nm, în conformitate cu standardul IEC 60947-1. Produsul este compatibil cu diferite tipuri de șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (Philips 1 sau Pozidriv 1) și plate (cu diametrul de 4 mm sau 5,5 mm), ceea ce facilitează instalarea și întreținerea. Blocul de lămpi indicatoare ZB4BV156 are parametri electrici excelenți: tensiune nominală de izolare de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Produsul este clasificat ca protecție la atingere clasa I conform IEC 60536. De asemenea, este extrem de rezistent la condițiile de mediu: poate fi utilizat într-un interval de temperatură de depozitare și funcționare de la -40 °C la +70 °C. În ceea ce privește rezistența mecanică, are o rezistență la vibrații de 5 gn (f = 2-500 Hz) conform IEC 60068-2-6, precum și o rezistență la șocuri de 30 gn (18 ms) și 50 gn (11 ms) în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27. Produsul este tratat cu protecție TH, ceea ce îi sporește și mai mult rezistența. ZB4BV156 are numeroase certificări internaționale, inclusiv DNV, UL, LROS, BV și CSA, și este conform cu numeroase standarde, cum ar fi CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-1/-5-4/-5-5 și seria JIS C8201.
Schneider Electric Harmony XB4 - ZB4BV156 - lampă indicatoare metalică cu soclu BA9s și bază de montare, 250 V date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Ansamblu complet corp/bloc lampă indicatoare
Denumire scurtă a dispozitivului: ZB4
Materialul colierului de fixare: Zamak
Unitate de vânzare: 1
Caracteristici de conectare
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm²
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Sursă de lumină: Becul nu este inclus
Soclu bec: BA 9s
Alimentare indicator luminos: Directă <2,4 W
[Us] tensiune nominală de alimentare: <= 250 V
Informații suplimentare
Dimensiuni CAD - lățime: 30 mm
Dimensiuni CAD - înălțime: 47 mm
Dimensiuni CAD - adâncime: 37 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Tip cap șurub: Compatibil cu șurubelnița Philips 1p>
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Clasa de protecție la atingere: Clasa I conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, UL, LROS (Lloyds register of shipping), BV, CSA
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
