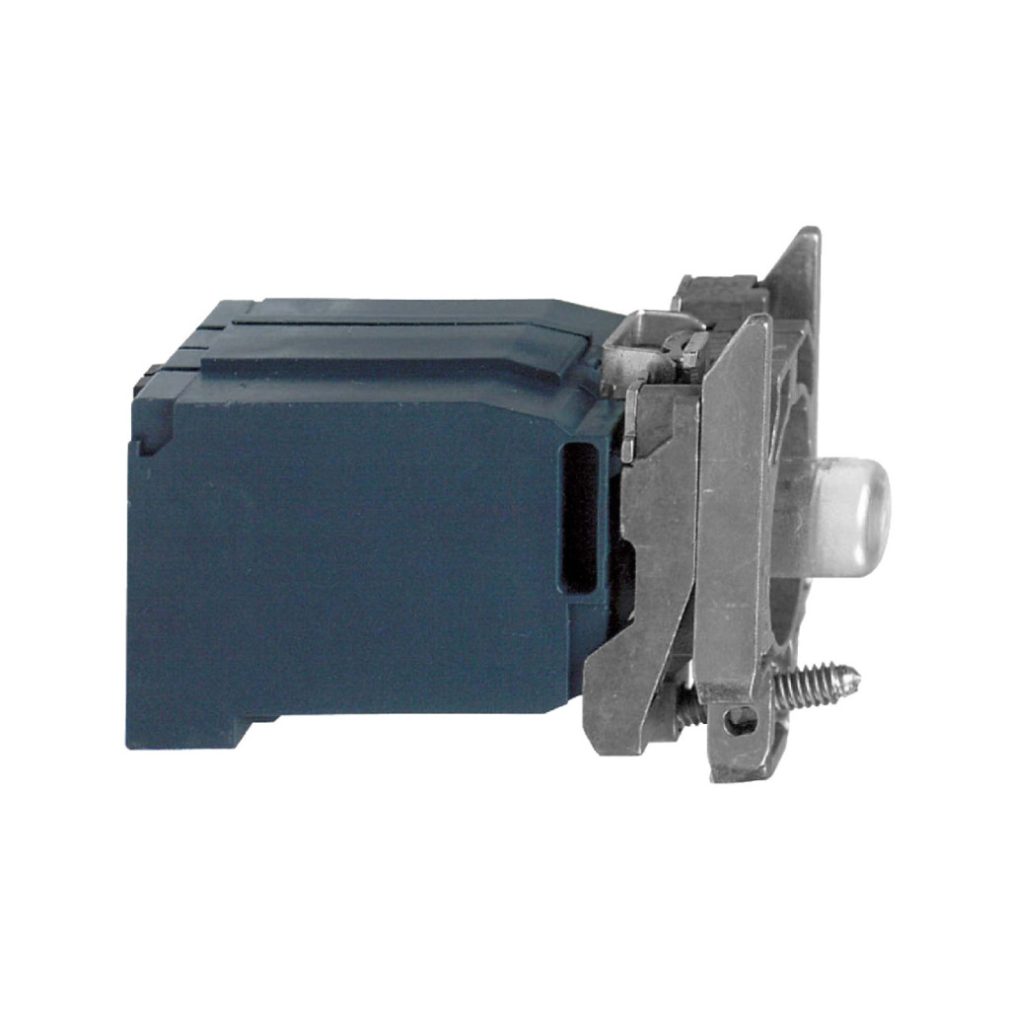

Indicatorul luminos ZB4BV3 din familia de produse Schneider Electric Harmony XB4 este un bloc complet de corp și lumină conceput pentru medii industriale profesionale. Acest indicator luminos metalic cu bază de montare este alegerea ideală pentru panouri de control, dulapuri de comutație și echipamente industriale unde este necesar un feedback vizual durabil și fiabil. Modelul ZB4BV3 funcționează cu o sursă de alimentare de 110-120 V c.a. la 50/60 Hz și are o priză BA9s echipată cu o sursă de lumină incandescentă. Blocul luminos este echipat cu un transformator încorporat (1,2 VA, 6 V) pentru a asigura funcționarea corectă. Lampa indicatoare oferă un semnal constant, care oferă feedback vizual continuu cu privire la starea echipamentului. Dispozitivul este montat frontal, ceea ce facilitează instalarea și întreținerea. Inelul de montare este fabricat din Zamak, care oferă o rezistență excelentă și rezistență la coroziune, cu o durată de viață lungă. Caracteristicile electrice ale produsului includ o tensiune nominală de izolare de 600 V (conform gradului de poluare 3) și o tensiune nominală de impuls de 6 kV, care sunt conforme cu standardul IEC 60947-1. Este conectat cu borne cu șurub care acceptă maximum 2 x 1,5 mm² cablu cu capete de cablu sau cel puțin 1 x 0,22 mm² cablu fără capete de cablu. Cuplul de strângere al șuruburilor este de 0,8-1,2 N·m conform IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: cu cap cruciform (dimensiune Philips 1, dimensiune Pozidriv 1) și plat (Ø 4 mm, Ø 5,5 mm). Lampa indicatoare ZB4BV3 are un grad ridicat de rezistență: rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27. Gradul de protecție IP20 asigură protecție împotriva pătrunderii obiectelor solide. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatură de depozitare -40...70 °C, temperatură de funcționare -40...55 °C. Clasa de protecție la atingere I (conform IEC 60536) asigură o siguranță electrică adecvată. Produsul este conform cu o serie de standarde internaționale, printre care: IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1. Are certificări DNV, UL, LROS, BV și CSA, asigurând o aplicabilitate largă în diverse industrii și zone geografice.
Schneider Electric Harmony XB4 - ZB4BV3 - lampă indicatoare metalică BA9s cu bloc de becuri și bază de montare, 120 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Unitate completă corp/bloc lumină
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de montare: Zamak
Cantitate de vânzare: 1
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Sursă de lumină: Incandescentă
Suport bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Tensiune nominală de alimentare: 110...120 V c.a., 50/60 Hz Date suplimentare Lățime totală CAD: 30 mm Înălțime totală CAD: 47 mm Adâncime totală CAD: 60 mm Descrierea terminalelor: ISO n°1 (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cruciform compatibil cu șurubelniță Philips dimensiune 1
În formă de cruce, compatibilă cu șurubelnița Pozidriv de dimensiunea 1
Cu fantă, compatibilă cu șurubelnița plată de Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată de Ø 5,5 mm
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip semnal: Continuu
Montare bloc: Montare frontală
Cod compoziție electrică: P4, M9
Descrierea dispozitivului: Componente de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1 Certificări de produs: DNV, UL, LROS (Lloyds Register of Shipping), BV, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
