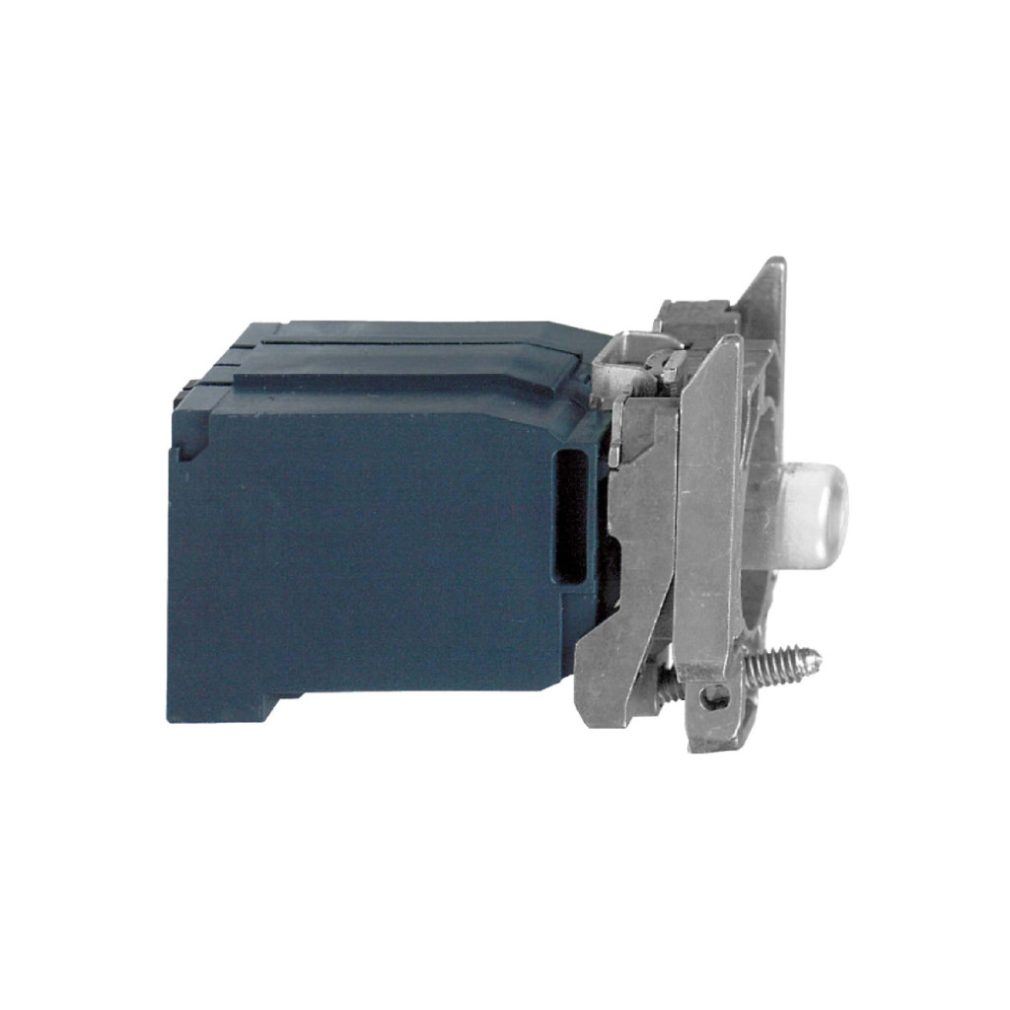

Blocul luminos ZB4BV4 din seria Harmony XB4 de la Schneider Electric este o componentă electrică industrială profesională care oferă o soluție excelentă pentru diverse aplicații de control și semnalizare. Acest indicator luminos metalic are un colier de montare și este proiectat special pentru sisteme cu o tensiune de alimentare de 230-240 V c.a. Produsul ZB4BV4 face parte din familia de produse Harmony XB4, cunoscută pentru soluțiile sale industriale fiabile și durabile. Lampa de semnalizare ZB4BV4 este un ansamblu complet corp/bloc luminos cu un colier de montare Zamak pentru o funcționare stabilă și de lungă durată. Dispozitivul funcționează cu o sursă de lumină incandescentă cu soclu BA9s, alimentată de un transformator integrat de 1,2 VA, 6V. Lampa indicatoare are o tensiune nominală de alimentare de 230-240V AC la o frecvență de 50/60 Hz. Instalarea este facilitată de posibilitatea montării frontale. Semnalul luminos continuu oferă o vizibilitate excelentă în diverse medii industriale. Conectarea se realizează cu borne cu șurub care acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală minimă de 0,22 mm² fără capete de cablu. Designul capului șurubului este versatil și compatibil cu șurubelnițele Philips 1, șurubelnițele Pozidriv 1 și șurubelnițele plate de 4 mm și 5,5 mm. Cuplul de strângere corect este de 0,8-1,2 Nm conform IEC 60947-1. Produsul are un grad de protecție IP20 și respectă standardele industriale stricte, inclusiv IEC 60947-1, UL 508, IEC 60947-5-5 și multe alte reglementări internaționale. Indicatorul luminos ZB4BV4 are un design compact și ușor de instalat: lățime totală de 30 mm, înălțime de 47 mm și adâncime de 60 mm. Dispozitivul are proprietăți electrice remarcabile: tensiune nominală de izolare de 600 V (la gradul de poluare 3) și rezistență nominală la tensiune de impuls de 6 kV conform IEC 60947-1. În ceea ce privește mediul de instalare, produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la +55 °C și are o rezistență excelentă la vibrații și șocuri: rezistență la vibrații de 5 gn (f=2 până la 500 Hz) și rezistență la șocuri de până la 50 gn. Produsul are un cod de compoziție electrică de P4 și M9. Indicatorul luminos Schneider Electric ZB4BV4 are, de asemenea, diverse certificări industriale, inclusiv DNV, UL, LROS, BV și CSA, consolidând și mai mult fiabilitatea produsului și gama largă de aplicații.
Schneider Electric Harmony XB4 - ZB4BV4 - indicator luminos metalic BA9s cu bloc de becuri și bază de montare, 230 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/bloc lumină
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Sursă de lumină: Lampă incandescentă
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator integrat
Tensiune nominală de alimentare: 230...240 V c.a. la frecvența de 50/60 Hz
Date suplimentare
Lățime totală CAD: 30 mm Înălțime totală CAD: 47 mm Adâncime totală CAD: 60 mm Descrierea terminalului ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Formă cap șurub: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibilă cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată de 4 mm
Cu fantă, compatibilă cu șurubelniță plată de 5,5 mm
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Montare bloc: Montare frontală
Cod configurație electrică: P4
M9
Descrierea dispozitivului: Componente de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde și certificări
Standarde: IEC 60947-1
UL 508
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-4
JIS C8201-1 Certificări de produs: DNV, UL, LROS (Lloyds Register of Shipping), BV, CSA Rezistență Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
