ZB4BV4D1 din gama Harmony XB4 de la Schneider Electric este un indicator luminos complet din metal, care oferă soluția perfectă pentru semnalizare în medii industriale. Acest model este un ansamblu complet de corp/sursă de lumină care oferă semnalizare cu lumină albă și dispune de un corp/colier de montare și bec LED BA9s. Dispozitivul funcționează la o tensiune de alimentare de 220-240 V c.a. Lampa de semnalizare ZB4BV4D1 este fabricată din materiale de înaltă calitate, cu un colier de montare Zamak care asigură o durabilitate și o rezistență excelente. Produsul are un design compact, cu o lățime de 30 mm, o înălțime de 47 mm și o adâncime de 60 mm. Lampa este montată frontal, ceea ce facilitează instalarea și întreținerea. Sursa de lumină este alimentată de un transformator încorporat cu o putere de 1,2 VA, care furnizează 6 V LED-ului. Produsul are o emisie constantă (continuă) de lumină albă, oferind un semnal clar vizibil în orice moment. ZB4BV4D1 este conectat cu terminale cu șurub, care permit conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Designul șuruburilor permite utilizarea cu mai multe tipuri de șurubelnițe: Phillips (compatibile cu șurubelnițele Philips 1 și Pozidriv 1) și plate (compatibile cu șurubelnițele cu diametrul de 4 mm și 5,5 mm). Cuplul de strângere corect este de 0,8-1,2 Nm, în conformitate cu standardul IEC 60947-1. Produsul are o alocare a terminalelor ISO n°1 (X1-X2)PL și un cod de compoziție electrică P4, M9. Lampa indicatoare ZB4BV4D1 are parametri electrici excelenți. Tensiunea sa de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, iar tensiunea nominală de impuls rezistentă este de 6 kV, tot conform IEC 60947-1. Clasa sa de protecție este Clasa I conform IEC 60536, iar gradul de protecție IP este IP20. Intervalul larg de temperatură de funcționare al produsului (-40...+70 °C) asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Lampa indicatoare are o rezistență excelentă la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și o rezistență remarcabilă la șocuri: 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, printre care: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1. De asemenea, are numeroase certificări internaționale, precum: DNV, UL, LROS (Lloyds register of shipping), BV, CSA. ZB4BV4D1 este ideal pentru utilizarea în medii în care feedback-ul vizual fiabil este important, cum ar fi panouri de control industriale, mașini și linii de producție. Ca parte a familiei de produse Harmony XB4, este compatibil cu multe alte produse Schneider Electric, facilitând integrarea sistemului.

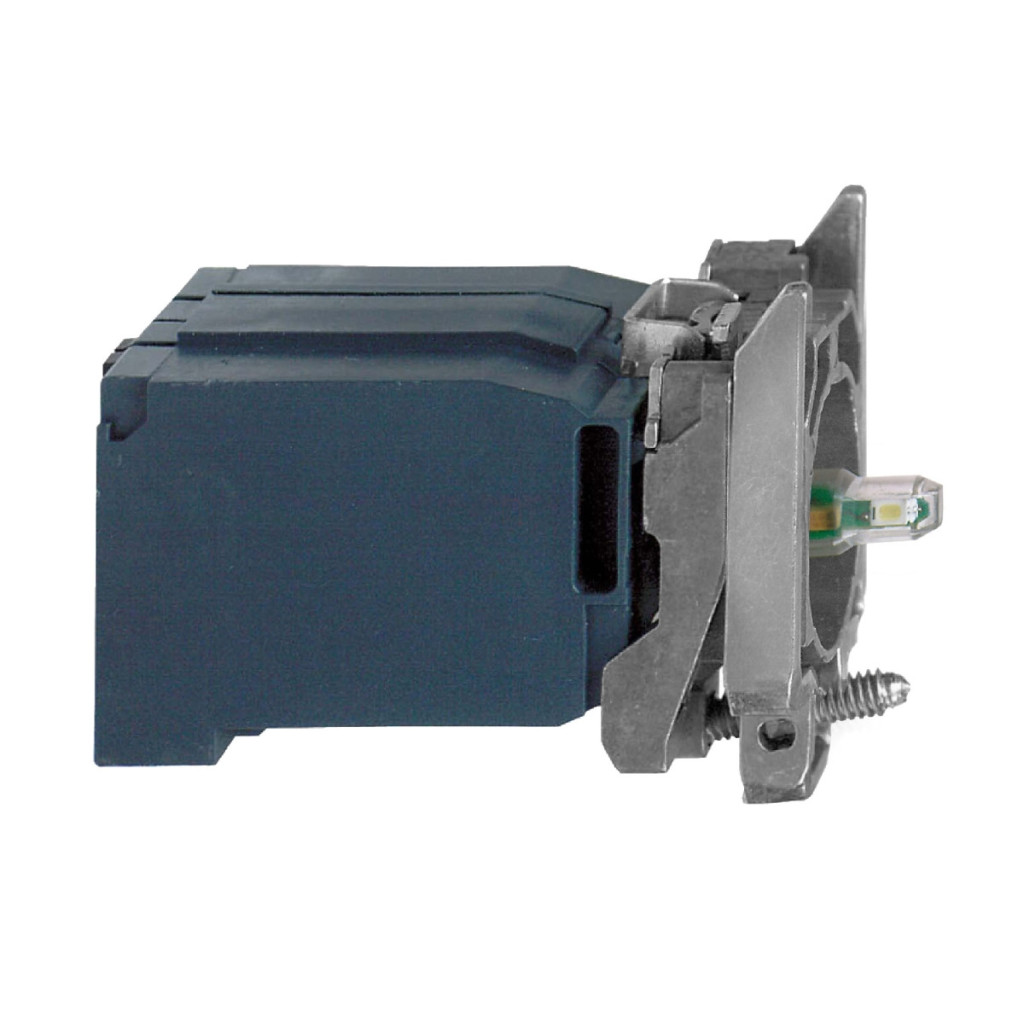

Schneider Electric Harmony XB4 - ZB4BV4D1 - lampă indicatoare metalică cu soclu BA9s și bază de montare bloc LED, 230 V c.a., alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/bloc sursă de lumină
Denumire scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Conexiuni - terminale: Cleme cu șurub, <= 2 x 1,5 mm² cu capăt de cablu
Cleme cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Sursă de lumină: LED
Soclu bec: BA 9s
Alimentare bloc de lumină: Cu transformator integrat 1,2 VA 6 V
Culoarea sursei de lumină: Alb
Tensiune nominală de alimentare [Us]: 230...240 V c.a. 50/60 Hz
Accesorii
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 60 mm
Descrierea terminalului: ISO n°1 (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibil cu șurubelnița Philips 1p>
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Montare bloc: Montare frontală
Cod combinație electrică: P4
M9
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Certificări produs: DNV, UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Lățime: 30 mm
Înălțime: 47 mm
Adâncime: 60 mm
