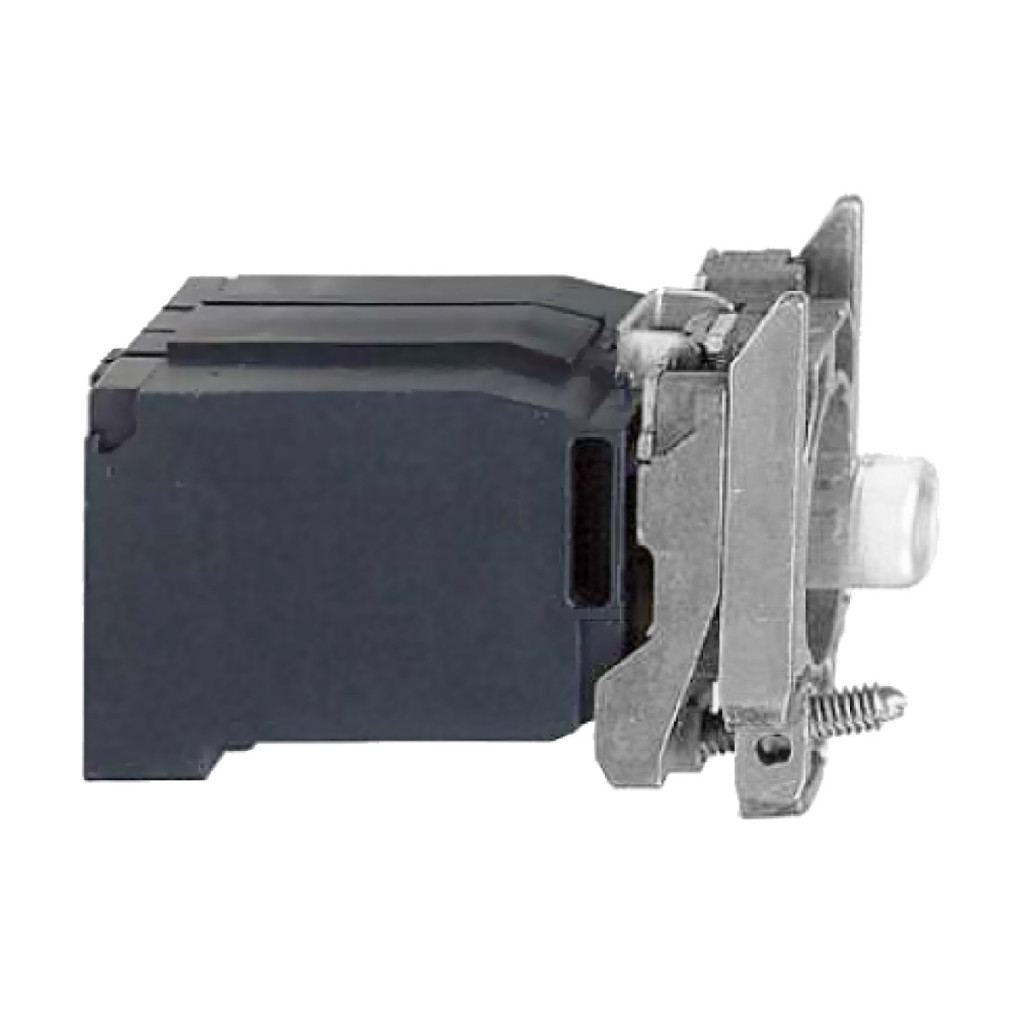

Produsul ZB4BV5 din seria Harmony XB4 de la Schneider Electric este un bloc de indicatoare luminoase de înaltă calitate, conceput pentru aplicații industriale, prevăzut cu un colier de montare pe carcasă. Această soluție profesională este destinată în principal instalării în panouri de control și dulapuri de comutație, unde este necesară o informare vizuală fiabilă cu privire la starea procesului. ZB4BV5 este o unitate completă de corp/bloc de lămpi cu un colier de montare metalic din Zamak. Produsul funcționează cu o sursă de lumină cu soclu BA9s, care este alimentată cu tensiunea adecvată de un transformator încorporat de 1,2 VA, 6V. Lampa indicatoare are o tensiune nominală de alimentare de 400 V c.a. 50/60 Hz, fiind ideală pentru utilizarea în medii industriale. Tipul de semnal constant asigură un feedback vizual continuu și fiabil. Blocul de lămpi indicatoare ZB4BV5 este conectat prin borne cu șurub, care pot acomoda cabluri cu o secțiune maximă de 2 x 1,5 mm², cu capete de cablu. Cuplul de strângere este de 0,8-1,2 Nm, în conformitate cu standardul IEC 60947-1. Capul șurubului este în formă de cruce și compatibil cu șurubelnița Philips de dimensiunea 1, ceea ce facilitează instalarea și întreținerea. Produsul poate fi montat cu fixare frontală și are un cod de compoziție electrică P4. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV, tot în conformitate cu IEC 60947-1. Dimensiunile fizice ale lămpii indicatoare ZB4BV5 sunt: lățime totală CAD de 30 mm, înălțime totală CAD de 47 mm și adâncime totală CAD de 60 mm, asigurând un design compact. Gradul de protecție IP20 oferă o protecție adecvată împotriva obiectelor solide, în timp ce produsul tratat cu TH se mândrește cu o gamă largă de temperaturi de funcționare: este operațional între -40 și +55 °C și are o gamă de temperaturi de depozitare de la -40 la +70 °C. Clasificat ca protecție la atingere clasa I conform IEC 60536, produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, UL 508 și JIS C8201-1. Blocul de indicatoare luminoase are certificări DNV, UL, LROS (Lloyds register of shipping), BV și CSA, fiind astfel adecvat pentru utilizarea în medii industriale din întreaga lume. Are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și la impact (30 gn, durată = 18 ms accelerație semiondă sinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - ZB4BV5 - bloc bec metalic cu indicator luminos BA9s cu bază de montare, 400 V c.a. date tehnice
Caracteristici principale
Seria de produse: Harmony XB4
Tipul produsului sau al componentei: Unitate completă corp/bloc lampă
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Conexiuni - terminale: Blocuri terminale cu șurub, capete de cablu <= 2 x 1,5 mm²
Sursă de lumină: Filament
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Tensiune nominală de alimentare: 400 V c.a. 50/60 Hz
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 60 mm
Descrierea terminalului: ISO n°1 (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibilă cu șurubelnița Philips dimensiunea 1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Fixare bloc: Montare frontală
Cod compoziție electrică: P4
Prezentare dispozitiv: Componente de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
