Lampa indicatoare metalică ZB4BV5D1 din gama Harmony XB4 de la Schneider Electric este o soluție de iluminat concepută pentru utilizare industrială profesională, oferind o calitate excelentă și o durată lungă de viață în medii industriale. Acest corp de iluminat cu lumină albă are o soclu BA9s și un inel de montare metalic, fiind alegerea perfectă pentru instalarea în panouri de control, dulapuri de comutație și echipamente industriale. Lampa indicatoare ZB4BV5D1 oferă fiabilitate și durabilitate excelente chiar și pentru cele mai exigente aplicații industriale. Tensiunea principală de funcționare a produsului este de 400 V CA 50/60 Hz, ceea ce îl face potrivit pentru utilizarea în majoritatea sistemelor industriale. Corpul de iluminat funcționează cu o sursă de lumină LED, care este alimentată de un transformator integrat de 1,2 VA 6 V. Lumina albă oferă o vizibilitate excelentă, permițând operatorilor să vadă imediat semnalele. Tipul de semnal este constant, oferind feedback vizual continuu cu privire la starea echipamentului. Lampa indicatoare ZB4BV5D1 are parametri tehnici remarcabili. Produsul are protecție IP20, care oferă protecție împotriva pătrunderii degetelor și a obiectelor mici. Conectarea se face cu borne cu șurub, care sunt potrivite pentru cabluri cu o secțiune maximă de 2 x 1,5 mm², echipate cu capete de cablu. Inelul de fixare este fabricat din Zamak, ceea ce asigură o durabilitate și stabilitate excelente. Dispozitivul poate fi montat pe panoul frontal al panoului de control, diametrul recomandat al orificiului de montare fiind de 22,5 mm. Cuplul de strângere recomandat pentru șuruburi este între 0,8 și 1,2 Nm, în conformitate cu standardul IEC 60947-1. Capul șurubului este în formă de cruce și compatibil cu o șurubelniță Philips nr. 1. Produsul are caracteristici tehnice remarcabile în ceea ce privește siguranța și fiabilitatea. Tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3), iar tensiunea de impuls (Uimp) este de 6 kV, în conformitate cu IEC 60947-1. Produsul are un grad de protecție de clasa I împotriva șocurilor electrice (conform IEC 60536). Intervalul de temperatură de funcționare și depozitare este între -40 °C și +70 °C, ceea ce asigură o gamă largă de aplicații în diferite medii. Produsul are diverse certificări internaționale, precum UL, CSA, BV, DNV și LROS, care garantează conformitatea cu standardele industriale globale. Indicatorul luminos ZB4BV5D1 are o lățime de 30 mm, o înălțime de 47 mm și o adâncime de 60 mm, asigurând o vizibilitate excelentă în ciuda dimensiunilor sale compacte.

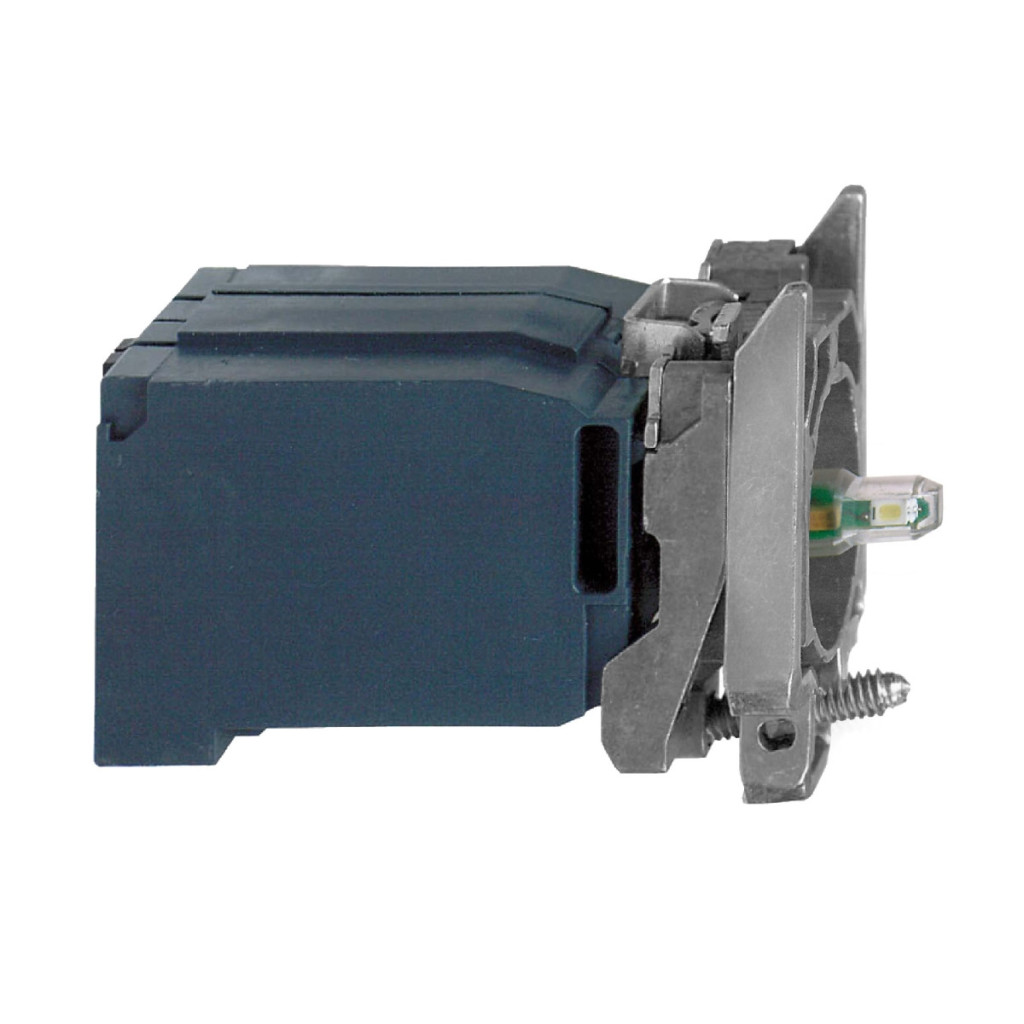

Schneider Electric Harmony XB4 - ZB4BV5D1 - Lampă indicatoare metalică cu soclu BA9s și bază de montare bloc LED, 400 V c.a., albă Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Corp de iluminat complet/unitate bloc de iluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de fixare: Zamak
Cantitate de vânzare indivizibilă: 1
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu
Sursă de lumină: LED
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator încorporat
Culoarea sursei de lumină: Alb
Tensiune nominală de alimentare: 400 V CA 50/60 Hz
Caracteristici suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 47 mm
Adâncime CAD: 60 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce, compatibil cu șurubelnița Philips 1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Montare bloc: Montare pe panou frontal
Cod compoziție electrică: P4
Mediu
Protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Asamblare și instalare
Decupaj panou: Ø 22,5 mm / 0,89 in recomandat (Ø 22,3 mm 0+0,4 / 0,88 in 0+0,016)
