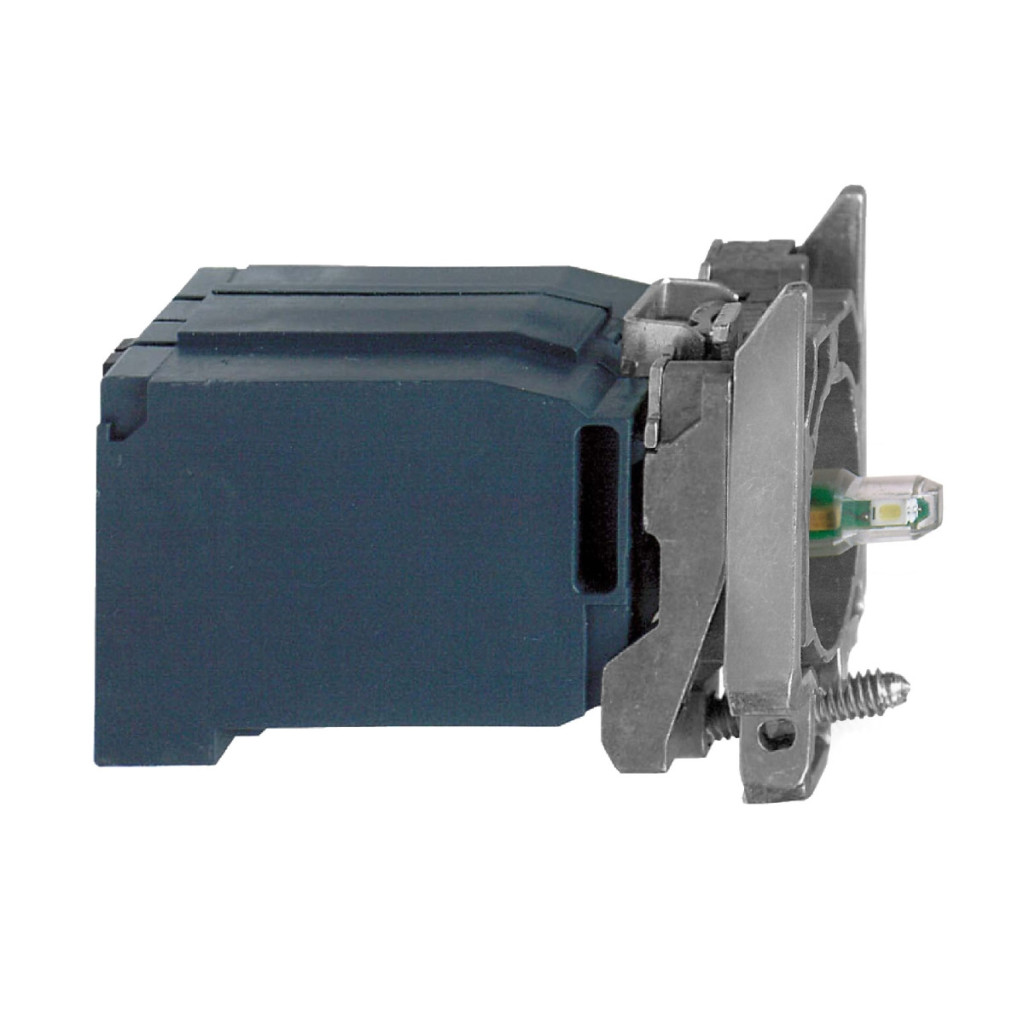

Ansamblul complet de lămpi de semnalizare Schneider Electric Harmony XB4 seria ZB4BV5D3 este un element de control industrial profesional care oferă soluția perfectă pentru sarcini de semnalizare în diverse panouri de control, dulapuri de comutație și sisteme automatizate. Acest produs este un ansamblu complet corp/bloc luminos care emite lumină verde și include atât baza de montare, cât și becul LED BA9s. Modelul ZB4BV5D3 este un dispozitiv de semnalizare care necesită o sursă de alimentare de 400 V c.a., 50/60 Hz, care are un transformator integrat care convertește tensiunea de intrare la 6 V cu o putere de 1,2 VA pentru funcționarea corectă a LED-ului. Lampa indicatoare oferă un semnal luminos constant, fiind ideală pentru aplicații în care este necesară indicarea continuă a stării. Produsul are dimensiuni compacte: 30 mm lățime, 47 mm înălțime și 60 mm adâncime, fiind ușor de instalat în diverse panouri de control și sisteme de automatizare. Indicatorul luminos Harmony XB4 este fabricat din materiale de înaltă calitate - colierul de montare este fabricat din aliaj Zamak, care oferă o rezistență mecanică excelentă și rezistență la coroziune. Produsul are protecție IP20, ceea ce îl face rezistent la pătrunderea obiectelor solide mai mari de 12,5 mm. Lampa de semnalizare ZB4BV5D3 are terminale cu șuruburi care pot acomoda cabluri de până la 2 x 1,5 mm² cu capete de cablu, oferind opțiuni flexibile de instalare. Montarea pe panoul frontal și capetele șuruburilor cu cap cruciform (compatibile cu șurubelnițele Philips nr. 1) facilitează instalarea și întreținerea. Lampa de semnalizare ZB4BV5D3 are caracteristici electrice remarcabile, inclusiv o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV, în conformitate cu standardul IEC 60947-1. Produsul are numeroase certificări internaționale, inclusiv certificările DNV, UL, LROS, BV și CSA, care dovedesc conformitatea sa cu standardele înalte de calitate și siguranță. În plus, are o rezistență excelentă la vibrații (5 gn în gama de frecvențe 2-500 Hz) și la șocuri (30 gn, durată de 18 ms cu accelerație semiondă sinusoidală), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C) atât pentru depozitare, cât și pentru funcționare, fiind potrivit pentru utilizare în diverse medii industriale.
Schneider Electric Harmony XB4 - ZB4BV5D3 - lampă indicatoare metalică cu soclu BA9s și bază de montare bloc LED, 400 V c.a., verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Ansamblu complet corp/bloc luminos
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de montare: Zamak
Unitate de vânzare: 1
Conectori - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu
Sursă de lumină: LED
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator integrat
Culoarea sursei de lumină: Verde
Tensiune nominală de alimentare: 400 V c.a. la 50/60 Hz
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 60 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Forma capului șurubului: Compatibilă cu șurubelnița Philips 1
Tensiune nominală de izolație: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV în conformitate cu IEC 60947-1
Tip de semnalizare: Continuă
Montare bloc: Montare pe panoul frontal
Cod compoziție electrică: P4
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I în conformitate cu IEC 60536
Grad de protecție IP: IP20
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală în conformitate cu IEC 60068-2-27
