Indicatorul luminos Schneider Electric ZB4BV5D4 este un produs de înaltă calitate din familia Harmony XB4, oferind un ansamblu complet corp/bloc luminos pentru aplicații industriale. Acest element luminos LED roșu asigură o funcționare fiabilă și de lungă durată, garantând în același timp o performanță eficientă din punct de vedere energetic. Ansamblul complet corp/bloc luminos ZB4BV5D4 include toate componentele necesare pentru o instalare ușoară. Dispozitivul are un soclu pentru bec LED BA9s, alimentat de un transformator integrat (1,2 VA, 6 V). Produsul are o tensiune nominală de alimentare de 400 V CA 50/60 Hz, fiind potrivit pentru o gamă largă de aplicații industriale. Lumina roșie fixă oferă un feedback vizual clar cu privire la starea diverselor procese sau echipamente, sporind siguranța operațională și confortul utilizatorului. ZB4BV5D4 este ușor de instalat datorită designului său. Montarea frontală și conexiunea cu borne cu șurub (<=2 x 1,5 mm² capăt de cablu) simplifică instalarea. Colierul de montare al produsului este fabricat din aliaj Zamak durabil, care oferă o rezistență mecanică remarcabilă. Cuplul de strângere recomandat este de 0,8-1,2 Nm, în conformitate cu standardul IEC 60947-1. Capul șurubului este în formă de cruce, compatibil cu o șurubelniță Philips de dimensiunea 1, astfel încât nu sunt necesare unelte speciale pentru instalare. Dimensiunile produsului sunt 30 mm lățime, 47 mm înălțime și 60 mm adâncime, oferind un design compact, menținând în același timp funcționalitatea necesară. Lampa indicatoare ZB4BV5D4 are proprietăți electrice remarcabile. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), în conformitate cu standardul IEC 60947-1. Rezistența la tensiune impulsivă este de 6 kV, ceea ce asigură o protecție adecvată împotriva tranzitorilor de rețea. Dispozitivul are protecție IP20, ceea ce îl face ideal pentru utilizare în interior. Are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, care se aplică și temperaturii de depozitare. Clasa sa de protecție împotriva șocurilor electrice este Clasa I, conform IEC 60536. Produsul asigură o semnalizare stabilă, rezistă la vibrații de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6 și la șocuri de 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27, asigurând o funcționare fiabilă chiar și în medii industriale dure. Produsul are numeroase certificări internaționale, inclusiv DNV, UL, LROS (Lloyds register of shipping), BV și CSA, și este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1 și JIS C8201-1.

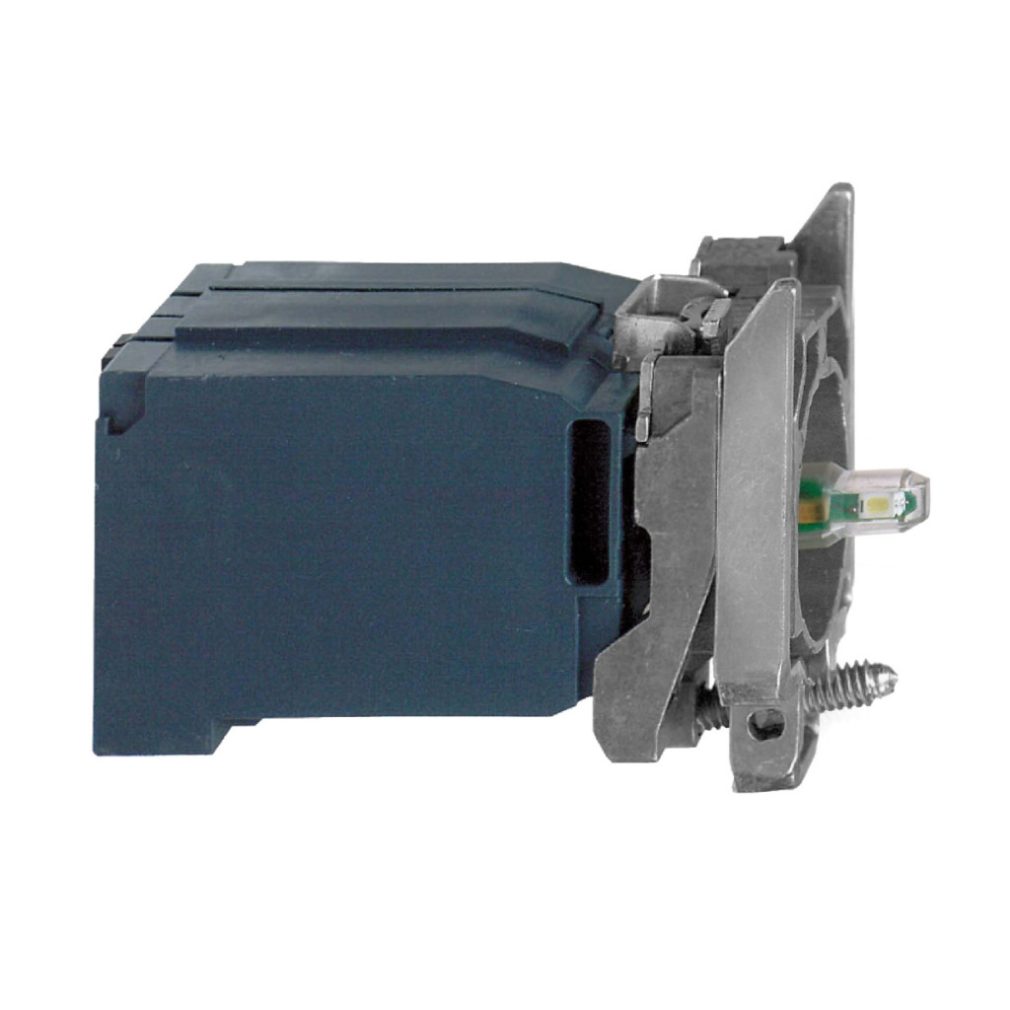

Schneider Electric Harmony XB4 - ZB4BV5D4 - lampă indicatoare metalică cu soclu BA9s, bloc LED cu bază de montare, 400 V c.a., roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Ansamblu complet corp/bloc luminos
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de fixare: Zamak
Cantitate minimă de vânzare: 1
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu
Sursă de lumină: LED
Soclu bec: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V prin transformator integrat
Culoarea sursei de lumină: Roșu
[Us] tensiune nominală de alimentare: 400 V c.a. la frecvența de 50/60 Hz
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Cod compoziție electrică: P4
Caracteristici mecanice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 60 mm
Descrierea terminalului conform ISO: ISO n°1 (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Phillips de dimensiunea 1
Montare bloc: Montare frontală
Caracteristici de mediu
Nivel de protecție: IP20
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
