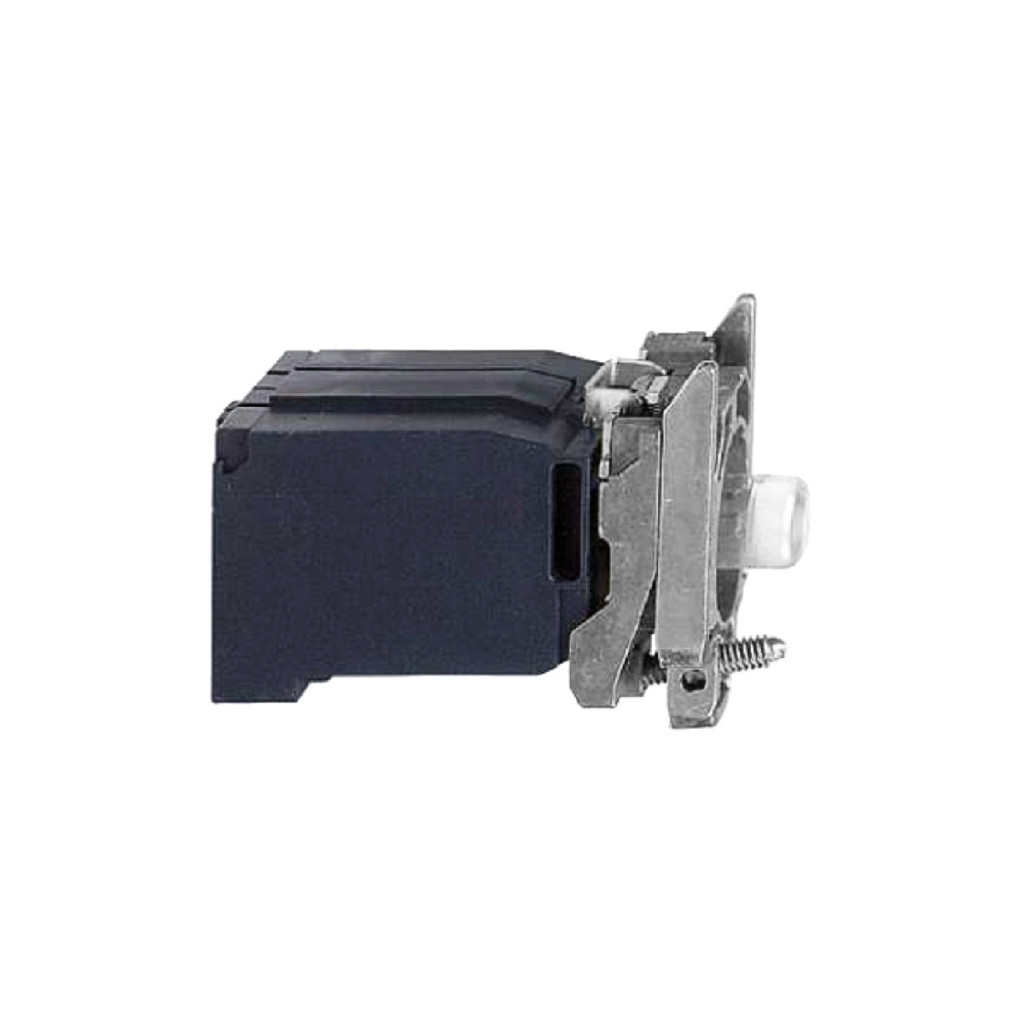

Indicatorul luminos Schneider Electric Harmony XB4 seria ZB4BV8 este un dispozitiv de iluminat profesional conceput pentru medii industriale, oferind semnalizare vizuală fiabilă chiar și în cele mai exigente aplicații. Acest ansamblu complet corp/bloc luminos este fabricat din metal, asigurând o durabilitate remarcabilă și o durată lungă de viață chiar și în condiții dificile. Lampa de semnalizare ZB4BV8 funcționează cu o sursă de alimentare de 440-480 V c.a. la 50/60 Hz și are un transformator integrat care convertește tensiunea de intrare la 6 V, cu o putere nominală de 1,2 VA. Dispozitivul este echipat cu o priză BA9s și funcționează cu o sursă de lumină incandescentă, care oferă un semnal luminos continuu și constant. Produsul poate fi montat pe panoul frontal, ceea ce îl face o alegere ideală pentru instalarea în panouri de control, dulapuri de comutare sau sisteme de control al mașinilor. Colierul de montare este fabricat din Zamak, care are proprietăți mecanice excelente. ZB4BV8 este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-5 și JIS C8201-1. Produsul are, de asemenea, certificări DNV, UL, LROS (Lloyds register of shipping), BV și CSA, care confirmă calitatea și fiabilitatea sa ridicate. Gradul de protecție IP20 asigură o protecție adecvată a componentelor, în timp ce clasa de protecție I touch garantează o utilizare sigură. Indicatorul luminos funcționează într-un interval de temperatură ambiantă de -40...+55 °C și prezintă o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz) și șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms). Conexiunea se realizează cu borne cu șurub care acceptă cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Cuplul de strângere recomandat pentru șuruburi este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: cu cap cruciform (Philips 1 sau Pozidriv 1) și plat (Ø 4 mm sau Ø 5,5 mm). Dimensiunile produsului sunt optimizate: 30 mm lățime, 47 mm înălțime și 60 mm adâncime, permițând o instalare compactă. Lampa indicatoare ZB4BV8 are coduri de conectare electrică P4 și M9 și este comercializată ca componentă de bază, permițând o utilizare versatilă în diverse aplicații industriale.
Schneider Electric Harmony XB4 - ZB4BV8 - bloc bec metalic cu indicator luminos BA9s cu bază de montare, 480 V c.a. date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Ansamblu complet corp/bloc lumină
Denumire scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Conexiuni - terminale:Bloc terminal cu șurub, <= 2 x 1,5 mm² cu capăt de cablu
Terminal cu șurub, >= 1 x 0,22 mm² fără capăt de cablu
Sursă de lumină: Incandescentă
Suport lampă incandescentă: BA 9s
Alimentare bloc luminos: 1,2 VA 6 V cu transformator integrat
Tensiune nominală de alimentare: 440...480 V c.a., 50/60 Hz
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 60 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1
Cruce compatibilă cu șurubelnița Pozidriv 1
Slot compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Montare bloc: Montare pe panou frontal
Cod compoziție electrică: P4, M9
Aspectul dispozitivului: Componente de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP20
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
