Ansamblul complet carcasă/contact și unitatea de iluminare din gama Schneider Electric Harmony XB4, modelul ZB4BW0B11, reprezintă un element de comandă industrial de mare putere, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Acest model are o carcasă metalică și este dotat cu iluminare LED universală, care emite lumină albă, asigurând astfel o vizibilitate excelentă în orice condiții de iluminare. Modelul ZB4BW0B11 are un contact de închidere (1 NO) cu funcționare de deschidere lentă (slow-break), oferind astfel o siguranță de comutare remarcabilă. Produsul funcționează la o tensiune de alimentare de 24 V c.a./c.c. la o frecvență de 50/60 Hz. Materialul colierului de fixare este Zamak, care asigură o durabilitate și o rezistență la uzură excepționale. Conectarea se realizează cu borne cu șurub, ceea ce permite conectarea unor cabluri cu secțiune de maximum 2 x 1,5 mm² cu capete de cablu sau a unor cabluri cu secțiune de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Parametrii tehnici ai modelului ZB4BW0B11 sunt extrem de impresionanți. Sursa de lumină LED universală are o durată de viață de 100.000 de ore la tensiune nominală și 25 °C, ceea ce reprezintă o soluție rentabilă pe termen lung. Contactele sunt fabricate dintr-un aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și rezistență la uzură. Tensiunea nominală de izolație a unității este de 600 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls este de 6 kV, în conformitate cu standardul IEC 60947-1. Durata de viață mecanică a comutatorului este extrem de lungă, de până la 5.000.000 de cicluri de comutare, iar durata de viață electrică este de 1.000.000 de cicluri în diferite condiții de sarcină, conform anexei C a standardului IEC 60947-5-1. Produsul este excelent pentru utilizarea în medii industriale, în special pe panouri de comandă și pupitre de control ale mașinilor, unde funcționarea fiabilă și feedback-ul vizibil sunt esențiale. Curentul termic convențional de 10 A și diferitele valori ale curentului de funcționare în diverse condiții de utilizare (AC-15, DC-13) permit o utilizare versatilă. Produsul este caracterizat de o gamă largă de certificări internaționale, inclusiv conformitatea cu standardele IEC, CSA, UL, JIS, precum și certificări DNV, UL, LROS, BV, CSA. Prezintă o rezistență excelentă la vibrații (5 g în intervalul de frecvență 2-500 Hz) și la șocuri (30 g pe o durată de 18 ms, respectiv 50 g pe o durată de 11 ms în cazul unei accelerații cu undă semisinusoidală). De asemenea, este rezistent la interferențe electromagnetice, descărcări electrostatice și tranzienți rapizi, ceea ce îi sporește și mai mult fiabilitatea chiar și în cele mai dure medii industriale.

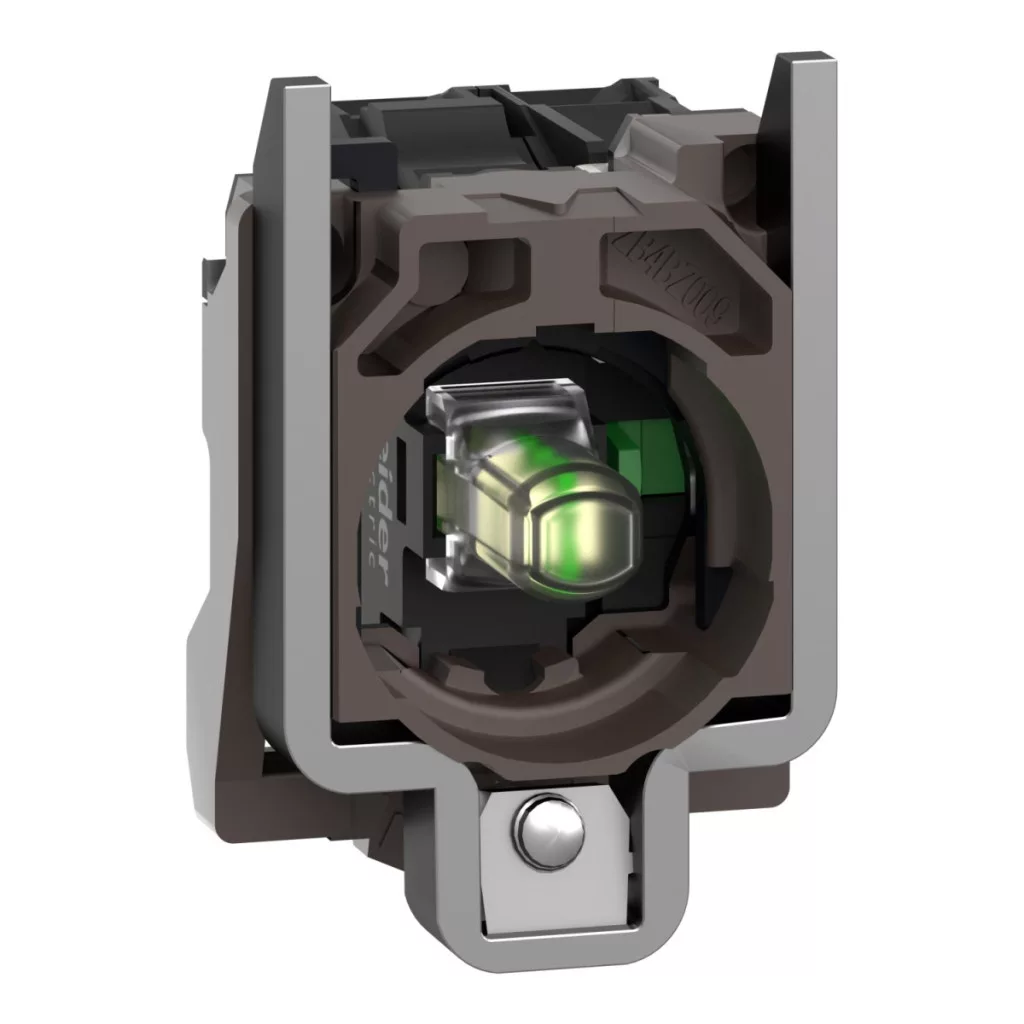

Schneider Electric Harmony XB4 - ZB4BW0B11 - buton metalic cu bloc de contact și soclu de fixare, cu LED, 1NO, 24 V c.a./c.c., alb - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/contact și bloc de semnalizare
Denumire scurtă a dispozitivului: ZB4
Materialul colierului de fixare: Zamak
Vânzare în cantități indivizibile: 1
Tipul capului: Standard
Tipul și compoziția contactului: 1 NO
Acționarea contactului: Deschidere lentă
Conexiuni și sursă de lumină
Conexiuni - cleme: Cleme de prindere cu șurub, <= 2 x 1,5 mm² cu capăt de cablu conform IEC 60947-1
Clemă de prindere cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Alimentarea blocului luminos: Directă
Culoarea sursei de lumină: Alb
Tensiune nominală de alimentare: 24 V CA/CC 50/60 Hz
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Descrierea bornelor ISO nr. 1: (13-14)NO
Materialul contactelor: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță termică de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Parametri electrici
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață și date mecanice
Durată de viață mecanică: 5000000 de cicluri
Durată de viață electrică: 1000000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform anexei C a IEC 60947-5-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Cursă de acționare: 2,6 mm (schimbare de stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 2,3 N la schimbarea de stare electrică NO
Cuplu de acționare: 0,05 N.m la schimbarea stării electrice NO
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant la depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul accelerației cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul accelerației cu undă semisinusoidală conform IEC 60068-2-27
