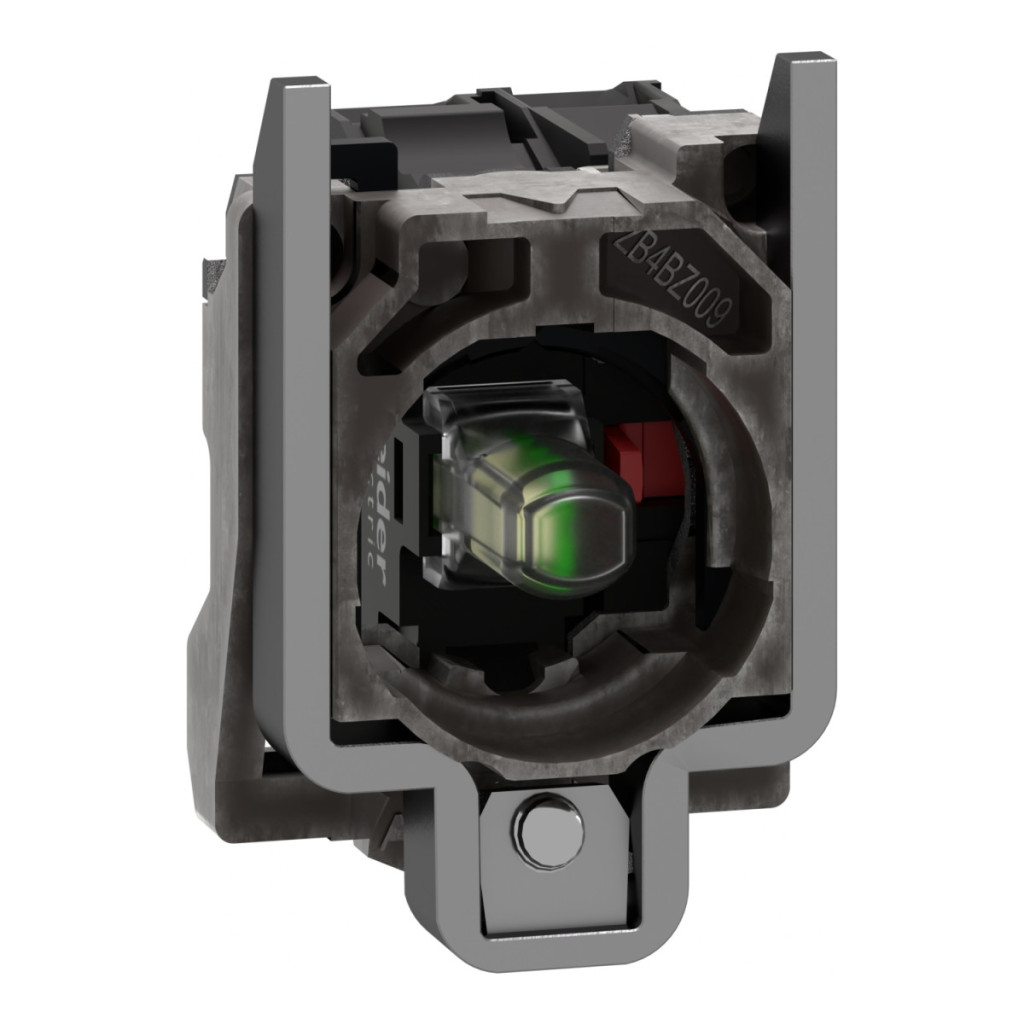

Blocul de contact complet ZB4BW0B12 din familia de produse Schneider Electric Harmony XB4 este un element de comutare de calitate superioară, echipat cu un indicator LED universal și un colier de montare pe carcasă. Acest model de contact de 24 volți, 1NC este componenta perfectă pentru sistemele de automatizare industrială în care este necesară o funcționare fiabilă și durabilă. Designul unic al indicatorului luminos și al blocului de contact ZB4BW0B12 combină o construcție robustă cu caracteristici practice. Gulerul de montare pe carcasă este fabricat din Zamak, ceea ce asigură o rezistență și o durabilitate excelente. Sursa de lumină LED universală albă funcționează cu alimentare directă a blocului de lumină și dispune de tehnologie LED integrată care garantează o durată de viață de 100.000 de ore la o temperatură de funcționare de 25 °C. Unitatea este echipată cu terminale cu șurub și este compatibilă cu cabluri cu o secțiune transversală de <= 2 x 1,5 mm² (cu capăt de cablu) sau >= 1 x 0,22 mm² (fără capăt de cablu) în conformitate cu IEC 60947-1. Parametrii tehnici ai ZB4BW0B12 sunt remarcabili. 1NC (contact normal închis) asigură o funcționare lentă și are o deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1. Cursa de contact este de 1,5 mm pentru schimbarea electrică a stării NC, în timp ce cursa totală este de 4,3 mm. Pentru acționarea contactului este necesară o forță de 2 N, iar unitatea are o durată de viață mecanică impresionantă de 5.000.000 de cicluri. Durata de viață electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri în diverse condiții de încărcare. Cuplul de strângere al terminalului este de 0,8-1,2 N·m conform IEC 60947-1. Forma capului șurubului este compatibilă cu o varietate de șurubelnițe, inclusiv tipurile Phillips, Pozidriv și cu cap plat. Contactele sunt realizate din aliaj de argint (Ag/Ni). ZB4BW0B12 are o gamă largă de parametri electrici, inclusiv protecție la scurtcircuit de 10 A, curent termic convențional în aer liber de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV. Modelul are curenți nominali de funcționare diferiți la diferite niveluri de tensiune și categorii de sarcină, cum ar fi 3 A la 240 V sau 6 A la 120 V în categoria AC-15. Dispozitivul oferă o fiabilitate electrică excelentă într-un mediu curat: Λ < 10exp(-6) la 5 V și 1 mA și Λ < 10exp(-8) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4. Limite de tensiune de alimentare: 19,2-30 V CC sau 21,6-26,4 V CA. Consumul de curent este de 18 mA.
Specificații tehnice ZB4BW0B12
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Ansamblu complet corp/contact și bloc de lumină
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de fixare: Zamak
Design cap: Standard
Contacte
Tipul și compoziția contactelor: 1 NC
Funcționarea contactelor: Întrerupere lentă
Conexiune - blocuri terminale: Bloc terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Bloc terminal cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Iluminare
Sursă de lumină: LED universal
Suport bec: LED integrat
Alimentare bloc de lumină: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Parametri de funcționare
Deschidere pozitivă: Conform anexei K la IEC 60947-5-1
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 2 N la schimbarea stării electrice NC
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, <3600 cicluri/oră viteză de funcționare, factor de încărcare 0,5. Condiții de mediu. Tratament de protecție: TH. Temperatură ambiantă pentru depozitare: -40 până la 70 °C. Temperatură ambiantă pentru funcționare: -40 până la 70 °C. Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536. -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, UL listat, LROS (Lloyds register of shipping), BV, CSA
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-2-6
8 kV aer (pe părți izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
Dimensiuni
Lățime CAD: 30 mm
Înălțime CAD: 47 mm
