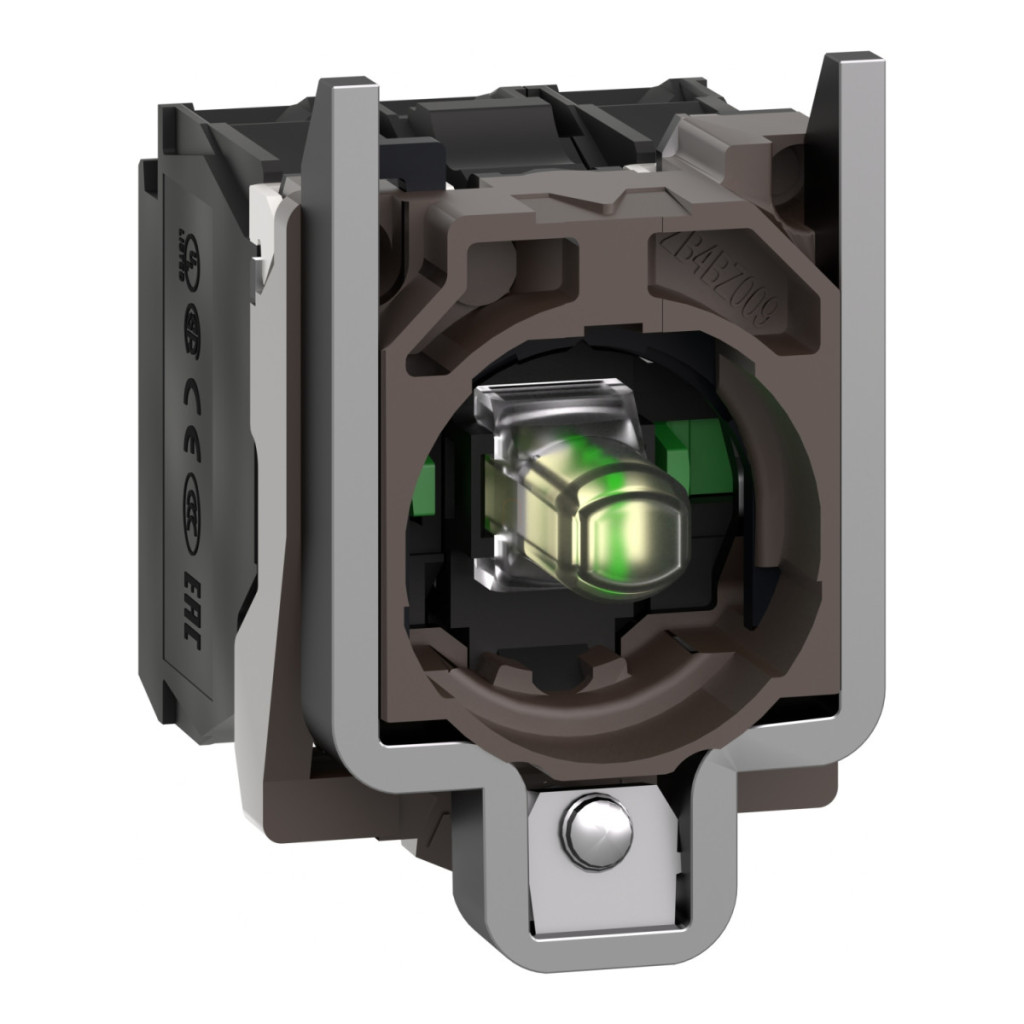

Schneider Electric Harmony XB4 - ZB4BW0B13 - lampă indicatoare metalică și bloc de contact cu bază de montare, LED, 2NO, 24VAC/DC, alb date tehnice
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Bloc de contact complet și unitate lampă indicatoare
Denumire scurtă a dispozitivului: ZB4
Material colier de montare: Zamak
Unitate de vânzare: 1
Tip cap: Standard
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Alimentare lampă de semnalizare: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 24 V c.a./c.c. la 50/60 Hz
Informații suplimentare
Lățime conform CAD: 30 mm
Înălțime conform CAD: 47 mm
Descrierea terminalului ISO n°1: (13-14)NO Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici electrice și mecanice
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) la 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 19,2...30 V CC, 21,6...26,4 V c.a. Consum de curent: 18 mA Durată de viață: 100.000 ore la tensiune nominală și 25 °C Rezistență la supratensiune: 1 kV conform IEC 61000-4-5 Durată de viață mecanică: 5.000.000 de cicluri Cursă de funcționare: 2,6 mm (contact NO pentru schimbarea stării electrice) 4,3 mm (cursă completă) Forță de funcționare: 2,3 N NO pentru schimbarea stării electrice Cuplu de funcționare: 0,05 N.m NO pentru schimbarea stării electrice
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1 Certificări de produs: DNV, listat UL, LROS (Lloyds shipping register), BV, CSA
