Blocul complet de carcasă/contact și blocul luminos ZB4BW0B15 din gama Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, care asigură o funcționare fiabilă și o durată lungă de viață în aplicații de automatizare și control. Această unitate compactă, dar robustă, este alegerea ideală pentru medii în care sunt importante feedback-ul vizual fiabil și funcțiile de comutare precise. Modelul ZB4BW0B15 este fabricat din metal, ceea ce îi conferă o rezistență mecanică remarcabilă. Gulerul de montare al carcasei este fabricat din aliaj Zamak, care garantează o durabilitate excepțională și rezistență la coroziune în medii industriale. Dispozitivul are un design standard al capului și dispune de o configurație de contact 1NO + 1NC. Contactele au un mod de funcționare cu întrerupere lentă, ceea ce asigură o comutare precisă și fiabilă. Conexiunile se realizează cu borne cu șurub, care permit conectarea cablurilor de până la 2 x 1,5 mm² cu papuci de cablu sau cabluri de cel puțin 1 x 0,22 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. ZB4BW0B15 este echipat cu o sursă de lumină LED universală care utilizează tehnologia LED integrată. Blocul de lumină este alimentat direct și emite lumină albă, ceea ce oferă o vizibilitate excelentă într-o varietate de medii. Tensiunea nominală de alimentare este de 24 V CA/CC la o frecvență de 50/60 Hz, ceea ce permite integrarea flexibilă în diverse sisteme. Intervalul de tensiune de funcționare este de 21,6-26,4 V pentru CA și 19,2-30 V pentru CC, asigurând o funcționare stabilă chiar și în cazul fluctuațiilor de tensiune. Consumul de curent este de numai 18 mA, oferind o soluție eficientă din punct de vedere energetic. Dispozitivul are caracteristici tehnice remarcabile. Cursa de funcționare este de 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO) și 4,3 mm (cursă completă). Forța de acționare este de 2 N pentru contactele NC și de 2,3 N pentru contactele NO, în timp ce cuplul de acționare este de 0,05 N.m pentru schimbarea stării electrice NO. Durabilitatea mecanică este impresionantă, cu 5 milioane de cicluri, asigurând o durată lungă de viață chiar și în cazul utilizării frecvente. Durabilitatea electrică este, de asemenea, remarcabilă, cu 1 milion de cicluri în diverse condiții de încărcare, cum ar fi AC-15, 2 A la 230 V sau AC-15, 3 A la 120 V, la o viteză de funcționare de <3600 cicluri/oră și un factor de încărcare de 0,5. Produsul este fabricat cu material de contact din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. ZB4BW0B15 are o siguranță de tip gG de 10 A pentru protecție la scurtcircuit și un curent termic nominal convențional în aer liber de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolație este de 600 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV.

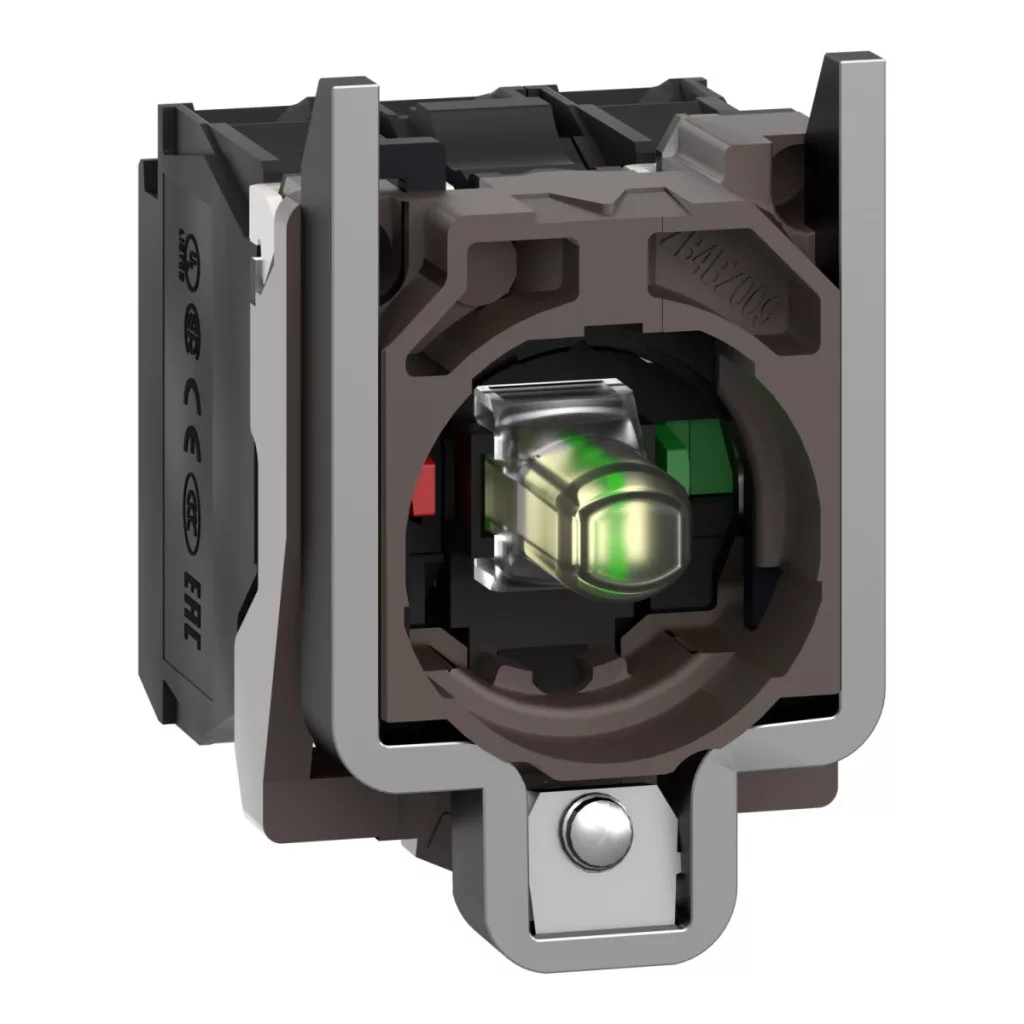

Schneider Electric Harmony XB4 - ZB4BW0B15 - lampă indicatoare metalică și bloc de contact cu bază de montare, LED, 1NO+1NC, 24VAC/DC, alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/contact și bloc luminos
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Vândut în cantități indivizibile de: 1
Design cap: Standard
Caracteristici electrice
Tip și compoziție contacte: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune - terminale:Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Conexiune - terminale: Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Alimentare bloc luminos: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 24 V CA/CC la 50/60 Hz
Caracteristici mecanice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Descrierea terminalului ISO n°1: (11-12)NC
Utilizarea contactului: Standard
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (NC la schimbarea stării electrice)
Cursă de acționare: 2,6 mm (NO în timpul schimbării stării electrice)
Cursa de acționare: 4,3 mm (cursă completă)
Forța de acționare: 2 N NC în timpul schimbării stării electrice
Forța de acționare: 2,3 N NO la schimbarea stării electrice
Cuplu de acționare: 0,05 N.m NO la schimbarea stării electrice
Durabilitate mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
