Indicatorul luminos și blocul de contact ZB4BW0G13 din gama Harmony XB4 de la Schneider Electric este un element de control industrial versatil, care oferă o soluție excelentă pentru diverse aplicații de automatizare și control. Acest ansamblu complet corp/contact și bloc luminos are iluminare LED universală încorporată care emite lumină albă, oferind o vizibilitate excelentă în diverse medii industriale. ZB4BW0G13 are două contacte normal deschise (NO) din aliaj de argint (Ag/Ni) pentru o conductivitate electrică excelentă și o durată de viață lungă. Contactele sunt de tip slow-break, ceea ce este ideal pentru aplicații în care tranzienții de comutare trebuie minimizați. Produsul funcționează la 110...120 V c.a., 50/60 Hz și are un consum de curent de 14 mA. Tehnologia LED integrată asigură o durată de viață de 100.000 de ore la tensiune nominală și temperatură de 25 °C, necesitând o întreținere minimă pentru o funcționare fiabilă pe termen lung. Seria Harmony XB4 de comutatoare și indicatoare luminoase este cunoscută pentru designul său robust, așa cum demonstrează modelul ZB4BW0G13. Colierul de montare este fabricat din Zamak, care oferă o rezistență excelentă și rezistență la coroziune. Produsul are un design standard al capului și poate fi montat cu terminale cu șurub care pot acomoda cabluri de 2 x 1,5 mm² cu capete de cablu sau cabluri de 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere poate fi reglat între 0,8 și 1,2 Nm. Designul capului șurubului este compatibil cu șurubelnițele Philips nr. 1, Pozidriv nr. 1, precum și cu șurubelnițele plate de 4 mm și 5,5 mm, facilitând instalarea și întreținerea. ZB4BW0G13 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1 și JIS C8201-1. De asemenea, are numeroase certificări internaționale, precum DNV, UL, LROS (Lloyds Register of Shipping), BV și CSA, asigurând conformitatea și utilizabilitatea la nivel global. Caracteristicile electrice ale produsului sunt remarcabile: tensiune nominală de izolare de 600 V (grad de poluare: 3), rezistență nominală la tensiune de impuls de 6 kV și diverse valori ale curentului de funcționare în funcție de aplicație, cum ar fi 3 A la 240 V cu clasificare AC-15 sau 6 A la 120 V cu clasificare AC-15. Rezistență electrică de 1.000.000 de cicluri în aplicații AC-15, ceea ce înseamnă o fiabilitate remarcabilă pe termen lung.

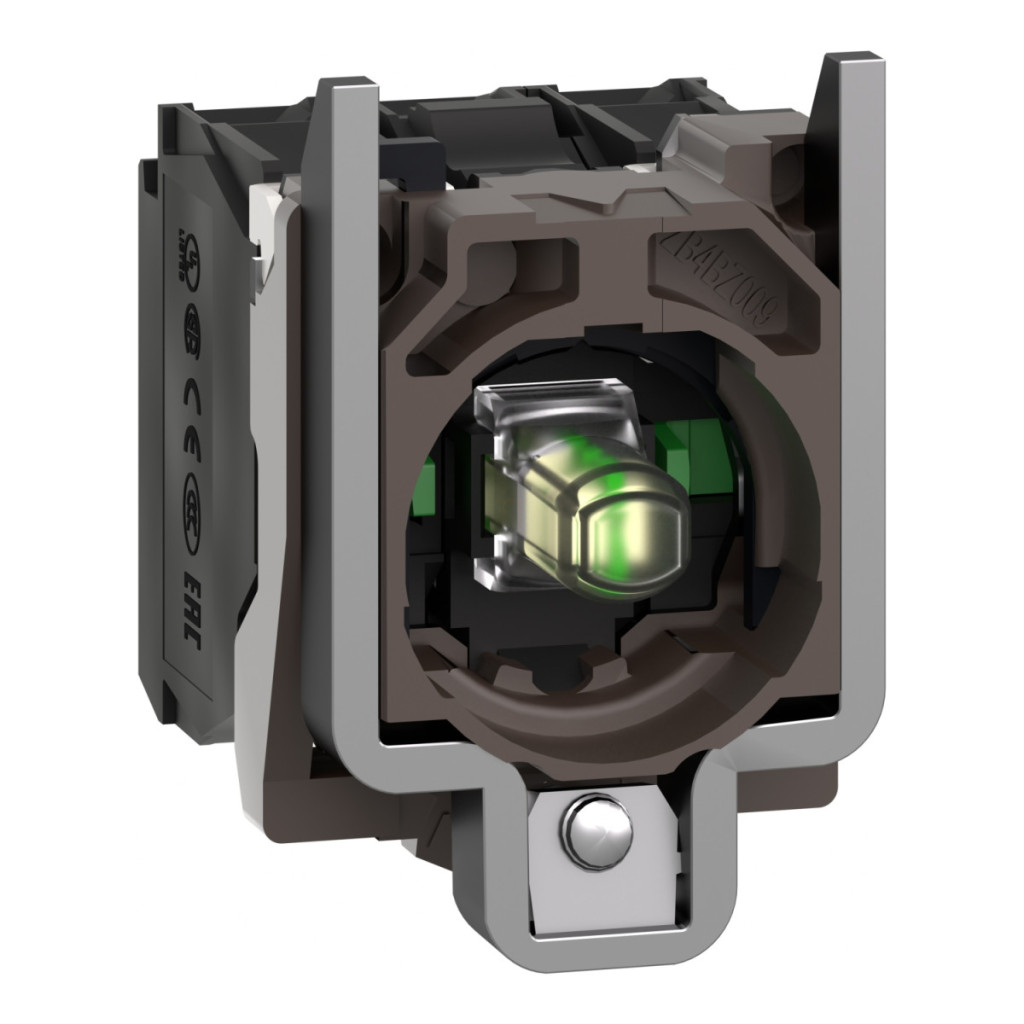

Schneider Electric Harmony XB4 - ZB4BW0G13 - indicator luminos metalic și bloc de contact cu bază de montare, LED, 2NO, 120 V c.a., alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Ansamblu complet corp/contact și bloc luminos
Denumire scurtă a dispozitivului: ZB4
Material colier de montare: Zamak
Tip design cap: Standard
Tip și compoziție contact: 2 NO
Funcționare contact: Deschidere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu conform IEC 60947-1, terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici de iluminare
Sursă de lumină: LED universal
Suport bec: LED integrat
Alimentare bloc luminos: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 110...120 V c.a. la 50/60 Hz
Dimensiuni și informații de montare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Descrierea terminalului ISO n°1: (13-14)NO
Caracteristici electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de semnalizare și control
Tip de semnalizare: Continuă
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Certificate și conformitate
Standarde: IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds Register of Shipping), BV, CSA
Proprietăți mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
