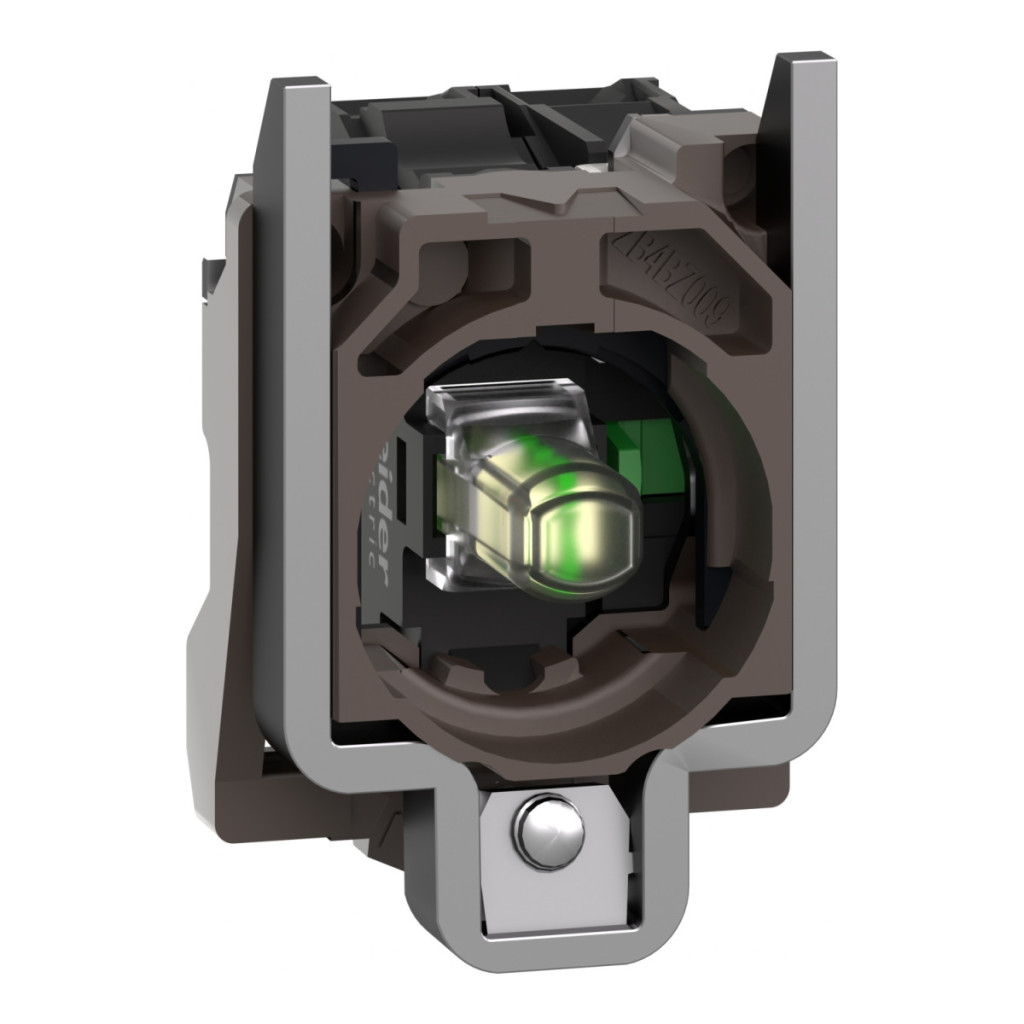

Schneider Electric Harmony XB4 - ZB4BW0M11 - indicator luminos metalic și bloc de contact cu bază de montare, LED, 1NO, 230VAC, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Corp complet/bloc de contact și unitate de iluminare indicatoare
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Tip cap: Standard
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - blocuri terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Conexiuni - blocuri terminale: Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Alimentare bloc luminos: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 230...240 V c.a., 50/60 Hz
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Descrierea blocului terminal ISO n°1: (13-14)NO
Utilizare contact: Standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (schimbare de stare electrică contact NO)
Cursă de acționare: 4,3 mm (cursă completă)
Forță de acționare: 2,3 N Schimbare de stare electrică a contactului NO
Cuplu de acționare: 0,05 N.m Schimbare de stare electrică a contactului NO
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips dimensiunea 1
Forma capului șurubului: Compatibil cu șurubelnița Pozidriv dimensiunea 1
Forma capului șurubului: Compatibil cu șurubelniță plată Ø 4 mm
Forma capului șurubului: Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A în conformitate cu IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 6 A 120 V AC-15, A600 conform IEC 60947-5-1
Curent nominal de funcționare: 0,1 A 600 V DC-13, Pentru Q600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări ale produsului: DNV, UL listat, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe piese metalice) conform IEC 61000-2-6
Rezistență la descărcări electrostatice: 8 kV în aer (pe părțile izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
