Indicatorul luminos și blocul de contact Schneider Electric Harmony XB4 seria ZB4BW0M13 este un element de control industrial profesional care oferă feedback vizual fiabil în diverse aplicații. Această unitate completă include corpul/blocul de contact și unitatea de indicator luminos, care este echipată cu un inel de fixare metalic. Produsul are un design standard al capului și două contacte NO (normal deschise), o sursă de lumină LED universală albă care funcționează la o tensiune de 230-240 V c.a. Lampa indicatoare ZB4BW0M13 este potrivită în special pentru instalarea în panouri de control și dulapuri de comutație, unde este importantă o informare vizuală continuă și fiabilă. Contactele cu rupere lentă și bornele cu șurub ale produsului permit o conectare ușoară și sigură. Terminalele cu șurub permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu cleme de cablu sau 1 x 0,22 mm² fără cleme de cablu, în conformitate cu standardul IEC 60947-1. Seria Harmony XB4 ZB4BW0M13 are parametri tehnici remarcabili: 5 milioane de cicluri de comutare, durată de viață mecanică, curent termic convențional în aer liber de 10 A conform IEC 60947-5-1, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV. Durata de viață electrică poate ajunge până la 1 milion de cicluri de comutare în diverse condiții de încărcare. Produsul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Sursa de lumină LED universală are o durată de viață excepțional de lungă, de 100.000 de ore la tensiunea nominală și 25 °C. Lampa indicatoare și blocul de contact ZB4BW0M13 sunt conforme cu o serie de standarde și reglementări internaționale, printre care: CSA C22.2 nr. 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 și JIS C8201-1. Produsul a fost, de asemenea, certificat de numeroase organizații internaționale, inclusiv DNV, UL, LROS (Lloyds Register of Shipping), BV și CSA. Produsul are o rezistență excelentă la vibrații și șocuri, este rezistent la interferențe electromagnetice și descărcări electrostatice, ceea ce îl face o alegere ideală pentru utilizarea în medii industriale. Indicatorul luminos și blocul de contact Schneider Electric ZB4BW0M13 este unul dintre cele mai fiabile și versatile produse din categoria sa, asigurând o durată lungă de viață și o funcționare fără probleme chiar și în cele mai exigente aplicații.

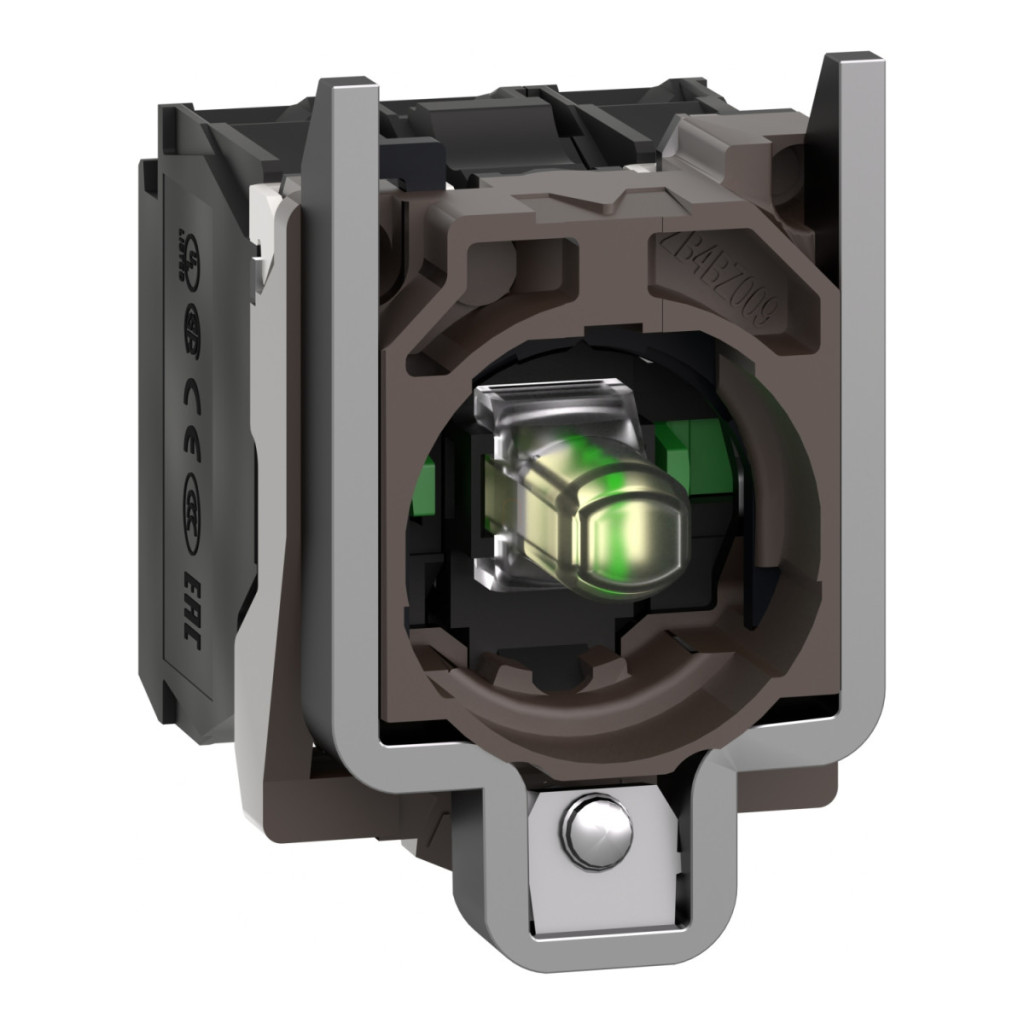

Schneider Electric Harmony XB4 - ZB4BW0M13 - lampă indicatoare metalică și bloc de contact cu bază de montare, LED, 2NO, 230VAC, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/contact și bloc luminos
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de montare: Zamak
Tipul capului: Standard
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1, terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici de iluminare
Sursă de lumină: LED universal
Suport bec: LED integrat
Alimentare bloc luminos: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Caracteristici mecanice
Lățime totală: 30 mm
Înălțime totală: 47 mm
Descrierea terminalelor ISO n°1: (13-14)NO
Material contact: Aliaj de argint (Ag/Ni) Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă) Forță de acționare: 2,3 N Schimbare de stare electrică NO Cuplu de acționare: 0,05 N.m NO schimbare de stare electrică
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: Siguranță tip cartuș de 10 A gG conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds Register), BV, CSA
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Imunitate la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Protecție împotriva câmpurilor electromagnetice: 10 V/m conform IEC 61000-4-3
Protecție împotriva descărcărilor electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-2-6, 8 kV aer (pe părți izolate) conform IEC 61000-2-6
