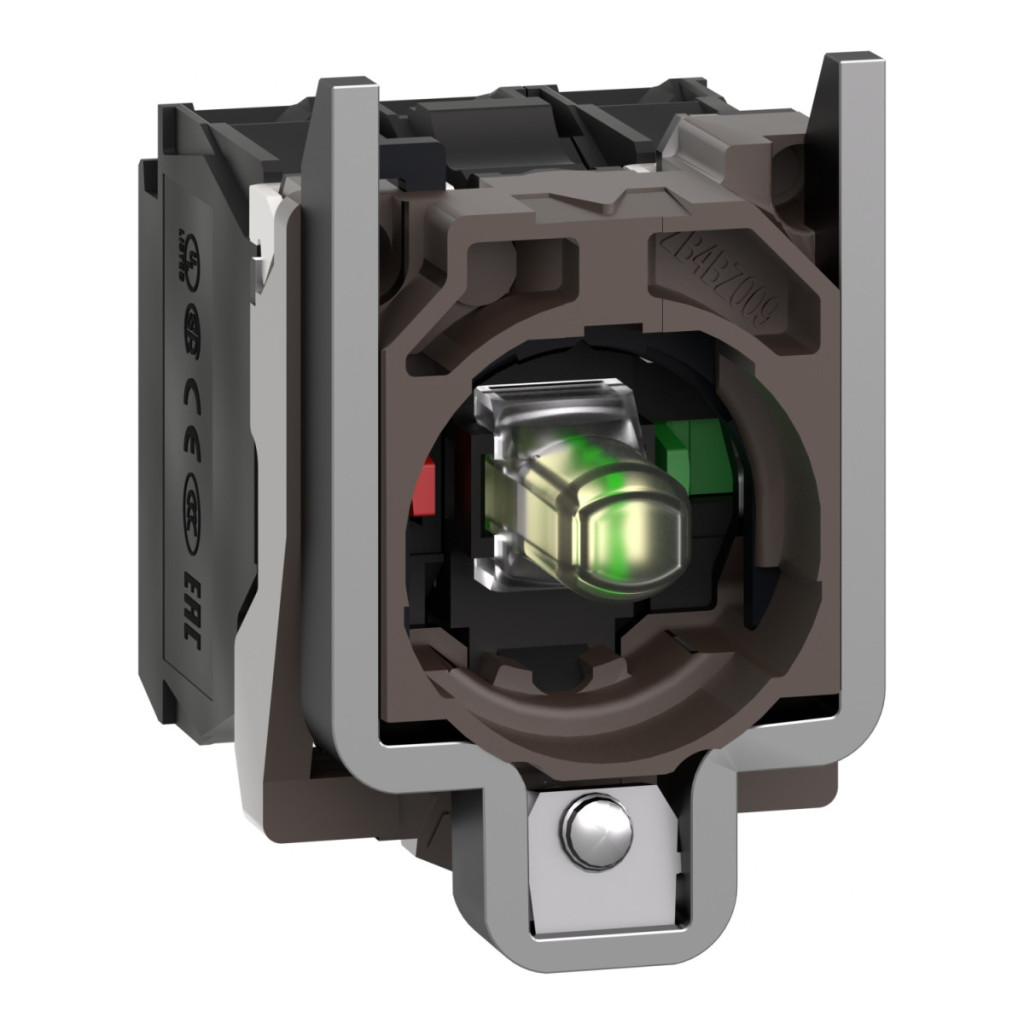

Schneider Electric Harmony XB4 - ZB4BW0M15 - lampă indicatoare metalică și bloc de contact cu bază de montare, LED, 1NO+1NC, 230VAC, alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Corp complet/unitate de contact și bloc indicator
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Vândut în cantități indivizibile: 1
Designul capului: Standard
Specificații contact
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Cleme cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Tip cap șurub: Phillips, compatibil cu șurubelnița Philips nr. 1, Phillips, compatibil cu șurubelnița Pozidriv nr. 1, Cu fantă, compatibil cu șurubelniță plată cu diametrul de 4 mm, Cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm Material contact: Aliaj de argint (Ag/Ni) Specificații sursă de lumină Sursă de lumină: LED universal Soclu bec: LED integrat Indicator luminos alimentare bloc: Directă
Culoarea sursei de lumină: Albă
Tensiune nominală de alimentare [Us]: 230...240 V c.a., 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Caracteristici mecanice
Lățime totală CAD: 30 mm Înălțime totală CAD: 47 mm Cursă de funcționare: 1,5 mm (schimbare stare electrică NC) 2,6 mm (schimbare stare electrică NO) 4,3 mm (cursă totală) Forță de funcționare: 2 N pentru schimbarea stării electrice NC
2,3 N pentru schimbarea stării electrice NO
Cuplu de funcționare: 0,05 N.m pentru schimbarea stării electrice NO
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură de funcționare ambiantă: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
