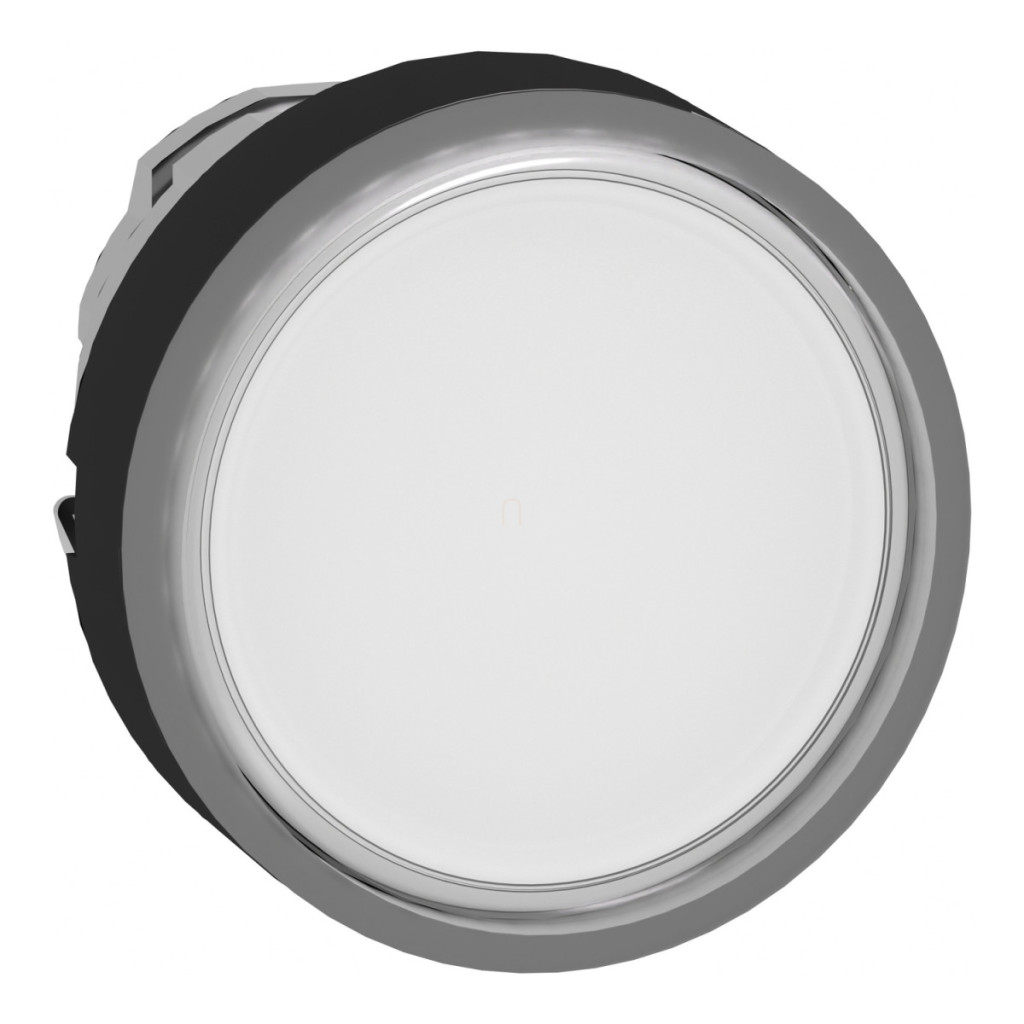

Capul butonului iluminat Schneider Electric Harmony XB4 seria ZB4BW3137 este un element de control industrial de înaltă calitate, fiind alegerea perfectă pentru medii industriale și panouri de control. Acest buton alb, plat, fără marcaje, se potrivește într-un orificiu de montare standard de 22 mm și este compatibil cu blocurile LED universale ale producătorului, ceea ce îl face versatil pentru utilizare într-o varietate de aplicații industriale de automatizare și control. ZB4BW3137 are un aspect elegant, cu un cadru metalic negru și o suprafață de apăsare albă, plată, fără marcaje, care oferă un aspect simplu și curat, cu lentila sa netedă. Funcționarea cu revenire prin arc asigură că butonul revine automat la poziția sa implicită după fiecare apăsare. Designul produsului permite utilizarea iluminării LED universale, care oferă o vizibilitate excelentă în diferite condiții de iluminare, indicând starea de funcționare curentă sau atrăgând atenția asupra unei funcții specifice. Din punct de vedere tehnic, capul butonului ZB4BW3137 are un design extrem de durabil și fiabil. Oferă un nivel ridicat de protecție împotriva diverselor influențe ale mediului, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K, care îl fac rezistent la praf, apă și spălare cu presiune ridicată (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). Clasele de protecție NEMA 13 și NEMA 4X consolidează și mai mult fiabilitatea produsului. Durabilitatea sa mecanică este remarcabilă, garantând 10 milioane de cicluri de comutare, ceea ce asigură o durată lungă de viață chiar și în medii industriale. Clasa IK06 certifică rezistența sa la impact, în timp ce rezistența la vibrații este de 5 gn (f= 2-500 Hz) conform standardului IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27. Capul butonului ZB4BW3137 poate fi utilizat cu o serie de configurații electrice, indicate prin codurile M1, M2, M6 și M10. Acestea permit diferite numere și dispuneri de contacte, până la un maxim de 6 contacte, în diverse versiuni cu LED și transformator. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce îl face fiabil chiar și în medii extreme. Este conform cu numeroase standarde internaționale și are certificări CSA, LROS, BV, UL și DNV, care garantează calitatea produsului și conformitatea acestuia cu cele mai înalte standarde industriale. În ansamblu, capul butonului Schneider Electric ZB4BW3137 este alegerea perfectă dacă aveți nevoie de un element de control durabil, fiabil și configurabil în mod flexibil într-un mediu industrial.
Schneider Electric Harmony XB4 - ZB4BW3137 - cap metalic iluminat pentru buton, Ø22, retur, pentru LED încorporat, alb, ramă neagră date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton iluminat
Denumire scurtă a dispozitivului: ZB4
Compatibilitate produs: LED integrat
Material cadru: Metal negru
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate de vânzare: 1
Forma capului unității de semnal: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Alb plat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Alb
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 pentru max. 6 contacte, cu blocuri simple pentru montare pe panou frontal cu LED integrat
M2 pentru max. 6 contacte, cu blocuri simple și duble pentru montare pe panou frontal cu LED integrat
M6 pentru max. 2 contacte, cu LED integrat și transformator pentru montare pe panoul frontal folosind blocuri simple
M10 pentru max. 2 contacte, cu LED integrat pentru montare pe panoul frontal folosind blocuri simple
Prezentare generală a dispozitivului: Componente de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -40…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 conform IEC 62262 Standarde și certificări Standarde: JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
