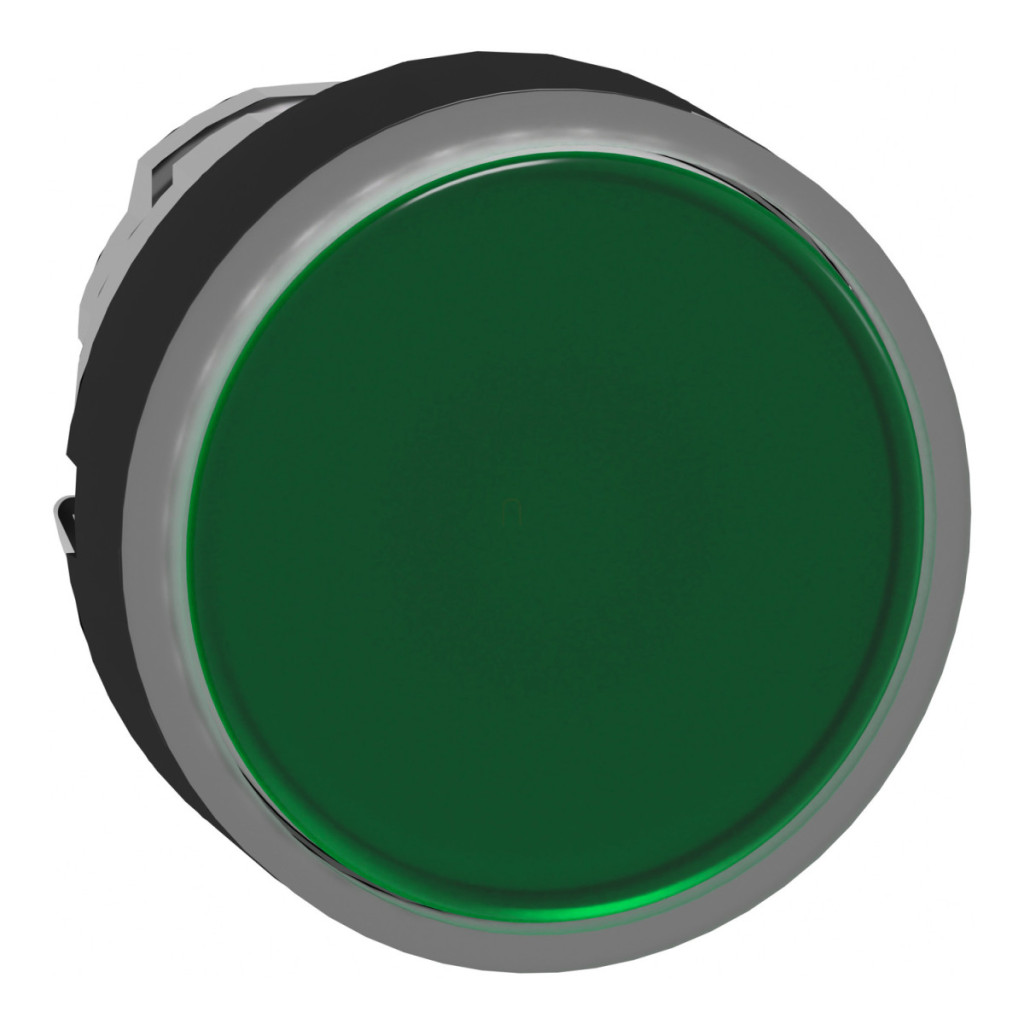

ZB4BW3337, parte a gamei de produse Schneider Electric Harmony XB4, este un buton iluminat de calitate superioară, ecologic, care poate fi utilizat într-o gamă largă de aplicații industriale. Această componentă ușor de instalat, cu placă frontală din metal negru, face parte din sistemul modular Harmony XB4, care oferă o mare flexibilitate în rezolvarea diverselor sarcini de control și semnalizare. ZB4BW3337 este un buton standard, cu suprafață plană, nemarcat, cu iluminare verde, cu caracteristici remarcabile care îl fac ideal pentru mediile industriale. Cu un diametru de montare de 22,5 mm, acesta respectă standardele industriale și poate fi integrat cu ușurință în sistemele existente. Placa frontală din metal negru nu numai că îi conferă un aspect robust, dar asigură și durabilitatea produsului. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după eliberare, ceea ce este esențial pentru multe procese de control. Suprafața de control plată, nemarcată, de culoare verde a produsului are o lentilă netedă, compatibilă cu iluminarea universală cu LED-uri. Este important de reținut că pot apărea modificări ale aspectului produsului, dar acestea nu afectează utilizarea funcțională și siguranța acestuia. Produsul este pe deplin compatibil cu blocurile universale cu LED-uri de la Schneider Electric. Produsul cu numărul de articol ZB4BW3337 oferă o durabilitate excepțională, cu o durată de viață mecanică de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Sunt disponibile diverse coduri (M1, M2, M6, M10) sunt disponibile pentru configurația electrică, permițând diferite numere și aranjamente de contacte. Capul butonului oferă o protecție remarcabilă împotriva influențelor mediului. Clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența produsului la praf, apă și spălare cu presiune înaltă. Rezistența sa la curățarea cu presiune înaltă este de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de important în industria alimentară sau în aplicații cu mediu curat. În plus, produsul este conform cu standardele NEMA 13 și NEMA 4X și cu cerințele de rezistență la impact IK06. ZB4BW3337 poate fi utilizat într-un interval larg de temperaturi de funcționare: între -40 °C și +70 °C, ceea ce permite utilizarea în condiții de mediu extreme. Produsul este conform cu numeroase standarde internaționale, precum IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 și UL 508, și are certificări CSA, LROS, BV, UL și DNV, asigurând utilizarea la nivel global.
Schneider Electric Harmony XB4 - ZB4BW3337 - buton metalic iluminat, Ø22, retur, pentru LED încorporat, verde, margine neagră date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB4
Compatibilitatea produsului: LED integrat
Material placă frontală: Metal negru
Formă cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde plat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Verde
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Cod compoziție electrică:
M1 - <6 contacte, utilizând blocuri simple cu LED integrat în montarea frontală
M2 - <6 contacte, utilizând blocuri simple și duble cu LED integrat în montarea frontală
M6 - M10 - Prezentarea dispozitivului: Componente de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
