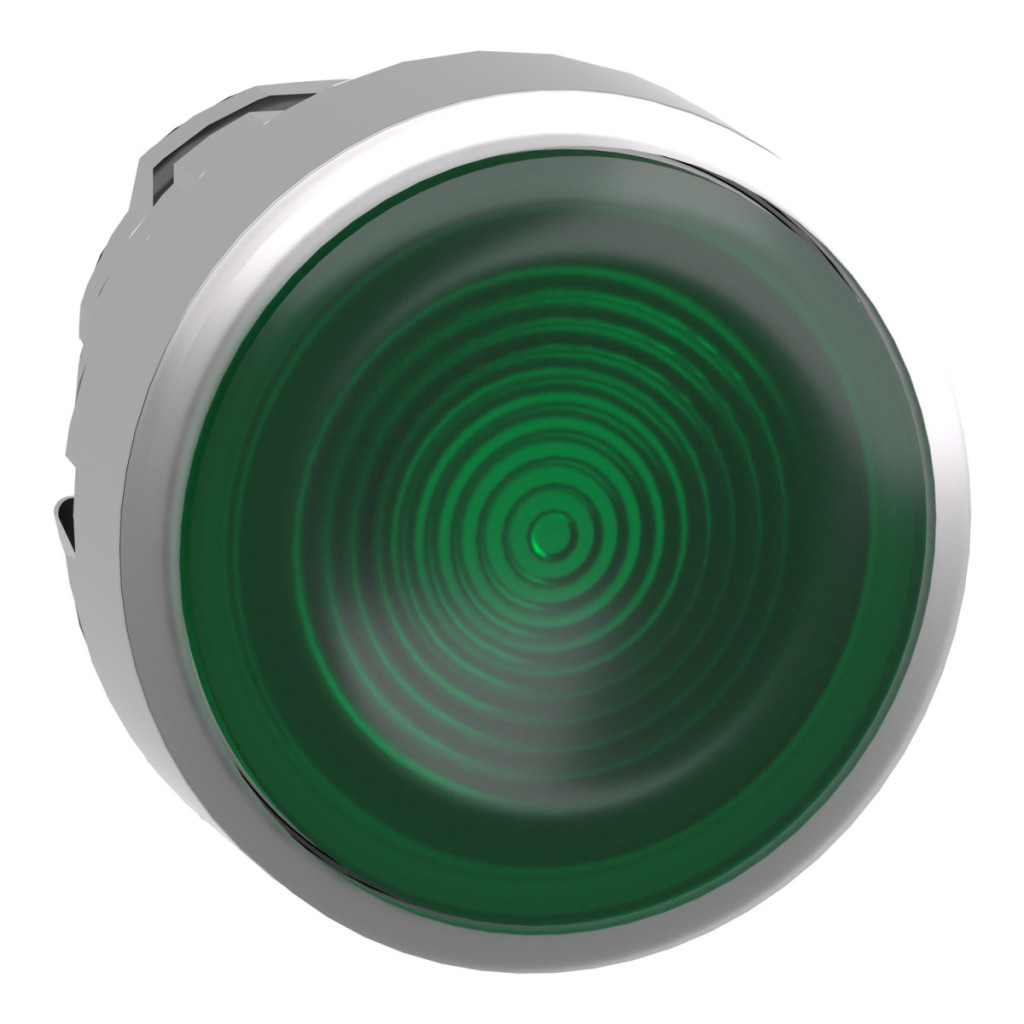

Gama de produse Schneider Electric Harmony XB4 ZB4BW333S cu buton iluminat este un element de comutare industrial de înaltă calitate, care se integrează perfect în sistemele moderne de automatizare și control. Acest buton metalic cromat, de culoare verde, cu lentilă canelată, este conceput special pentru aplicații de înaltă fiabilitate, în care durata lungă de viață și durabilitatea sunt cerințe esențiale. Capul butonului ZB4BW333S se potrivește într-un orificiu de montare standard de 22,5 mm, fiind compatibil cu majoritatea dulapurilor de comutare industriale și a panourilor de control. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Designul lentilei verzi, canelate, oferă o vizibilitate excelentă chiar și în condiții de iluminare ambientală intensă, fiind ideal pentru aplicații în care feedback-ul vizual este important, cum ar fi funcțiile de pornire, indicatoarele de stare de funcționare sau aplicațiile de siguranță. Capul butonului poate fi utilizat cu blocuri LED universale, ceea ce îl face flexibil pentru utilizare într-o varietate de soluții de control. Produsul are o durabilitate mecanică excepțional de ridicată, rezistând la până la 10 milioane de cicluri de comutare, asigurând o fiabilitate excepțională chiar și în timpul utilizării intensive pe termen lung. Are un grad de protecție IP remarcabil: IP66, IP67, IP69, IP69K, ceea ce înseamnă protecție completă împotriva prafului și diferite grade de protecție împotriva apei, inclusiv rezistență la jeturi de apă de înaltă presiune și temperatură (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, are protecție NEMA 13 și NEMA 4X și oferă rezistență la impact IK06. ZB4BW333S poate fi utilizat în diverse configurații electrice: cod M1 (max. 6 contacte utilizând blocuri simple, cu LED integrat), cod M2 (max. 6 contacte utilizând blocuri simple și duble, cu LED integrat), cod M6 (max. 2 contacte utilizând blocuri simple, cu LED integrat și transformator) sau cod M10 (max. 2 contacte utilizând blocuri simple, cu LED integrat). Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+70 °C) și are o rezistență remarcabilă la vibrații (5 gn, f=2...500 Hz) și la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms). Capul butonului Schneider Electric ZB4BW333S este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, CSA C22.2 nr. 14, UL 508 și alte standarde cheie, și este certificat CSA, LROS, BV, UL și DNV, asigurând utilizarea globală într-o varietate de medii industriale.
Schneider Electric Harmony XB4 - ZB4BW333S - buton metalic iluminat, Ø22, retur, pentru LED încorporat, cu lentilă canelată, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: LED universal
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Caracteristici de funcționare
Tip actuator: Revenire cu arc
Profil actuator: Verde, neted, fără marcaje
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Mediu cu lumină ambientală intensă
Culoarea capacului/actuatorului sau lentilei: Verde
Caracteristici fizice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Caracteristici de protecție
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 10000000 cicluri
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Caracteristici electrice
Cod compoziție electrică: M1 <6 contacte utilizând blocuri simple pentru montare frontală cu LED integrat
M2 <6 contacte utilizând blocuri simple și duble pentru montare frontală cu LED integrat
M6 <2 contacte utilizând blocuri simple pentru montare frontală cu LED integrat și transformator
M10 <2 contacte utilizând blocuri simple pentru montare frontală cu LED integrat
Condiții de mediu
Tratament de protecție: TH Temperatura aerului ambiant de depozitare: -40 până la 70 °C Temperatura aerului ambiant de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
